OPGW Dış Fiber Optik Kablosu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Takfly |
| Sertifika: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Model numarası: | OPGW |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 2000m |
|---|---|
| Fiyat: | USD 500~USD 2000 |
| Ambalaj bilgileri: | davul |
| Teslim süresi: | 5 ~ 8 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T |
| Yetenek temini: | 1000km/ay |
|
Detay Bilgi |
|||
| Lif Miktarı: | 4/8/12/16/24/36/48 | Elyaf Tipi: | G652D, G655 |
|---|---|---|---|
| Yapı: | Merkezi veya telli | Ürün adı: | 4-48 fiber OPGW Dış Mekan Fiber Optik Kablo |
| Ambalaj: | demir davul | Uzunluk: | 2-6 km/davul |
| Vurgulamak: | 12C G655 Optik Topraklama Kablosu,OPGW Optik Topraklama Kablosu,48 Hilos Fiber Optik Kablo |
||
Ürün Açıklaması
Açıklamalar:
OPGW kablosu, Optik Fiber Kompozit Havai Yer Teli'nin kısaltmasıdır. OPGW kablosu, hem yer teli hem de iletişim işlevi gören yeni enerji hatlarına kurulum için uygundur. Özellikle normal gerilim ve yüksek gerilim enerji hatlarına kurulum için. OPGW kablosu, artan fiber iletişim işlevi ile eski enerji hattının geleneksel yer telinin yerini alabilir. OPGW kablosu kısa devre akımını iletir ve yıldırıma karşı koruma sağlar.

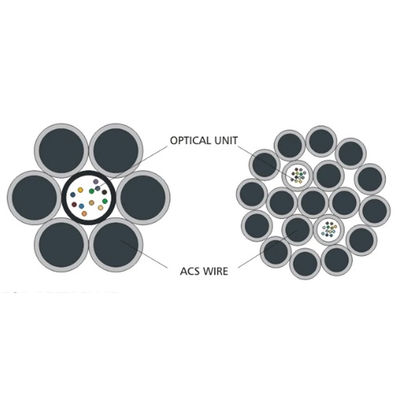

OPGW optik kablosu Optik Fiber Kompozit Havai Yer Teli olarak adlandırılır, optik fiberler içeren bir havai yer telidir. Optik fiber, iletim hattında bir optik fiber iletişim ağı oluşturmak için havai yüksek gerilim iletim hattının yer teline yerleştirilir. Esas olarak 500KV, 220KV, 110KV ve yeni havai yüksek gerilim iletim sistemleri için iletişim hatları için kullanılır. Çekirdek sayısı 4-48'dir ve alüminyum boru tipi, alüminyum çerçeve tipi ve (paslanmaz) çelik boru tipi yapı vardır.
Özellikler:
(1) OPGW, paslanmaz çelik gevşek boru yapısı kullanır, güvenilirliğini ve sıcaklığa dayanıklı performansını artırır.
(2) OPGW, büyük fiber hat uygulaması gereksinimini karşılar.
(3) OPGW, elektrik iletim hattı kurulurken optik iletişim sistemi için özel olarak uygulanır.
(4) Proje tasarımı (sarkma-gerginlik hesaplaması, kısa devre akımı, ADSS donanım bağlantı parçaları hesaplaması)
Uygulama:
>> OPGW kablosu esas olarak 500KV, 220KV ve 110KV hatlarda kullanılır, enerji kesintisi, güvenlik ve diğer unsurlarla sınırlıdır, çoğunlukla yeni hatlarda kullanılır. Uygulamaları şunlardır: 110kv'nin üzerinde yüksek gerilim, daha uzun bir açıklıkla (genellikle 250M'nin üzerinde);
>> Bakımı kolay, hat açıklığı için kolay, mekanik özelliği büyük bir hat açıklığını karşılayabilir;
>> Dış OPGW metal zırhlıdır, yüksek basınçlı elektro-korozyon ve bozulma üzerinde etkisi yoktur;
>> OPGW inşa etmek için enerjiyi kesmek gerekir, bu da daha büyük bir kayıpla sonuçlanır, bu nedenle OPGW, 110kv'nin üzerinde yüksek gerilim hattı inşa ederken kullanılmalıdır;
>> OPGW performans indeksi için, kısa devre akımı ne kadar fazlaysa, metal zırh için o kadar iyi bir iletkene ihtiyaç vardır ve gerilme mukavemetini azaltır, aynı zamanda, gerilme mukavemeti belirli ise, kısa devre akım kapasitesini artırmak için, tek yol metal kesit alanını büyütmek, bu da artan bir kablo Çapı ve ağırlığı ile sonuçlanır, böylece güvenlik hat direği mukavemeti için bir sorudur.
Parametreler:
| Model No. | kesit | Nominal kopma kuvveti (KN) |
Kablo Çapı (mm) |
Ağırlık (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
