100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm

100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm

Ürün ayrıntıları:

Place of Origin: Guangdong, SHENZHEN
Marka adı: TAKFLY
Sertifika: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: DF-DWDM-40CH

Ödeme & teslimat koşulları:

Minimum Order Quantity: 1 Pices
Fiyat: US$0.01 ~ US$1200/PC
Packaging Details: spone + box + carton
Delivery Time: 3-7working days
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
En iyi fiyat İletişim

Detay Bilgi
Fiber Type: SMF-28e Package Dimension: -40~+85
Pass Band: ±6.5nm Isolation: > 30dB
Band: C Band or L band or custom Dimensions: 19
Warranty: 3 Years Cable Diameter: 0.9mm
Pigtail Length: 1m or 1.5m or customized Bandwidth: 1310±50; 1490±10; 1550±10
Cable Type: SMF -28e Fiber: SMF-28e or custom
Directivity: > 50dB Fiber Height: -100-0μm
Rotation Angle: 45° or 90°
Vurgulamak:

100 GHz AWG DWDM MUX DEMUX

,

40CH DWDM MUX DEMUX

Ürün Açıklaması

Kanal: 40CH Dalga boyu: C20~C60
Boyut: 1U 19 inç Bağlantı: LC
Çalışma sıcaklığı: -5~65°C Depolama sıcaklığı: -40~85°C
Fiber türü: SMF28e 900um gevşek boru lifleri ile Çalışma Nemliği: 5 ~ 95% RH
Depolama Nemliği: 5 ~ 95% RH Sertifika: CE, ROHS, REACH, ISO9001, ISO14001
Çıkış Kanalları: 40 Kanal Arası: 100GHz
Çalışma bandı: C grubu Ekleme kaybı: 5.5dB, Max: 6.0dB
Yüksek Işık:

40CH WDM Mux Demux

,

40CH Dalga Boyutu Bölünme Multipleksör

,

FTTX WDM Mux Demux

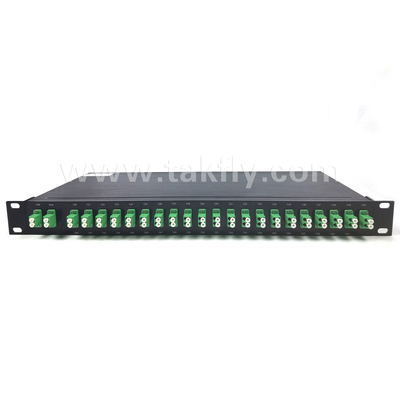

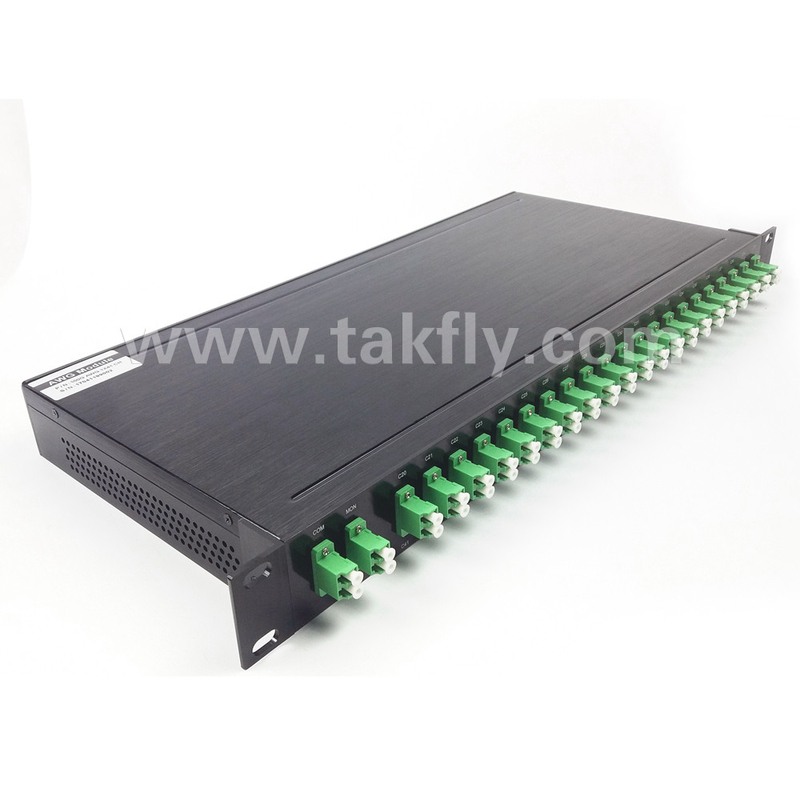

100GHz AWG 40CH DWDM MUX+DEMUX Ağ İnşaatı için


40CH DWDM, LC/UPC optik adaptör arayüzü ile.


1x40 DWDM Mux Demux, yoğun dalga boyu bölünmesi multiplexing (DWDM) ve demultiplexing yapabilen kompakt bir 1RU çerçevesinde 40 kanallı bağımsız bir üründür.Sinyal-fiber oranı yoğun olduğu için, 40CH Filter DWDM mux demux, fiber optik sinyallerinin uzun mesafe taşımacılığı için idealdir.



Bu bileşen, DWDM sisteminin C bantı serbest bırakımı içinde kullanılmak üzere tasarlanmıştır.AWG paketi, düşük ısı iletkenliği olan güvenilir termal plastik seçimi ile özel olarak tasarlanmıştır., ve AWG çalışma sıcaklığı termistor sıcaklık sensörü ile folyo direnç ısıtıcısı veya Peltier TEC kullanılarak kontrol edilir.



40CH DWDM Mux Demux Özellikleri:

•Çok kanallı numara Düşük yerleştirme
•Kayıp ve PDL Yüksek kanal yalıtımı
•MUX ve DEMUX işlevselliği
•Telcordia 1209/1221 uyarınca nitelikli ve RoHS uyumlu

40CH DWDM Mux Demux Uygulamalar:

•DWDM iletimi Metro Bölgesi
•Ağlar Uzun mesafeli ağlar inşaat

•ROADM için bloklar

Optik Özellikler

Parametreler Birim Değer Diğerleri
- Min. Tipik. - Max. - Hayır.
Çıktı Kanal sayısı   40
Kanal Arası GHz 100
Çalışma grubu   C grubu
Merkezi Dalga Uzunluğu Doğruluğu pm 50   50
1dB bant genişliği pm 40
3dB bant genişliği pm 60
Ekleme Kaybı dB   5.5 6.0
Dalgalanma dB     0.5
Ekleme Kaybı Tekdüzelik dB     1.5
Çevre Kanalı Çapraz Ses dB     23
Yakın olmayan kanal geçiş sesi dB     30
Toplam Crosstalk dB     21
Kutuplaşma Bağımlı Kayıp dB     0.5
Polarizasyon Modu Dağınıklığı ps     0.5
Renk dağılımı ps/nm - 20   +20
Geri dönüş kaybı dB 40

Not:

1Çıktı Kanal sayısı 8, 16,32, 48 kanal kullanılabilir;

2. IL ITU dalga boyu etrafında +/- 12.5GHz penceresinde en kötü durumu temsil eder;

3. PDL, ITU dalga boyu etrafındaki +/- 12.5GHz penceresinde ortalama kutuplaşma ile ölçüldü.



Dalga boyu planı

- Hayır. C Hatta C Çift + C Tuhaf. C Farklı +
f ((THz) λ(nm) f ((THz) λ(nm) f ((THz) λ(nm) f ((THz) λ(nm)
1 196.000 1529.553 196.025 1529.358 196.050 1529.163 196.075 1528.968
2 195.900 1530.334 195.925 1530.139 195.950 1529.944 195.975 1529.748
3 195.800 1531.116 195.825 1530.920 195.850 1530.725 195.875 1530.529
4 195.700 1531.898 195.725 1531.702 195.750 1531.507 195.775 1531.311
5 195.600 1532.681 195.625 1532.485 195.650 1532.290 195.675 1532.094



6 195.500 1533.465 195.525 1533.269 195.550 1533.073 195.575 1532.877
7 195.400 1534.250 195.425 1534.054 195.450 1533.858 195.475 1533.661
8 195.300 1535.063 195.325 1534.839 195.350 1534.643 195.375 1534.446
9 195.200 1535.822 195.225 1535.625 195.250 1535.429 195.275 1535.232
10 195.100 1536.609 195.125 1536.412 195.150 1536.216 195.175 1536.019
11 195.000 1537.397 195.025 1537.200 195.050 1537.003 195.075 1536.806
12 194.900 1538.186 194.925 1537.989 194.950 1537.792 194.975 1537.594
13 194.800 1538.976 194.825 1538.778 194.850 1538.581 194.875 1538.383
14 194.700 1539.766 194.725 1539.568 194.750 1539.371 194.775 1539.173
15 194.600 1540.557 194.625 1540.359 194.650 1540.162 194.675 1539.964
16 194.500 1541.349 194.525 1541.151 194.550 1540.953 194.575 1540.755
17 194.400 1542.142 194.425 1541.944 194.450 1541.746 194.475 1541.548
18 194.300 1542.936 194.325 1542.737 194.350 1542.539 194.375 1542.341
19 194.200 1543.730 194.225 1543.532 194.250 1543.333 194.275 1543.135
20 194.100 1544.526 194.125 1544.327 194.150 1544.128 194.175 1543.929
21 194.000 1545.322 194.025 1545.123 194.050 1544.924 194.075 1544.725
22 193.900 1546.119 193.925 1545.920 193.950 1545.720 193.975 1545.521
23 193.800 1546.917 193.825 1546.717 193.850 1546.518 193.875 1546.318
24 193.700 1547.715 193.725 1547.516 193.750 1547.316 193.775 1547.116
25 193.600 1548.515 193.625 1548.315 193.650 1548.115 193.675 1547.915
26 193.500 1549.315 193.525 1549.115 193.550 1548.915 193.575 1548.715
27 193.400 1550.116 193.425 1549.916 193.450 1549.715 193.475 1549.515
28 193.300 1550.918 193.325 1550.717 193.350 1550.517 193.375 1550.317
29 193.200 1551.721 193.225 1551.520 193.250 1551.319 193.275 1551.119
30 193.100 1552.524 193.125 1552.323 193.150 1552.122 193.175 1551.922
31 193.000 1553.329 193.025 1553.128 193.050 1552.926 193.075 1552.725
32 192.900 1557.134 192.925 1553.933 192.950 1553.731 192.975 1553.530
33 192.800 1554.940 192.825 1554.739 192.850 1554.537 192.875 1554.335
34 192.700 1555.747 192.725 1555.545 192.750 1555.343 192.775 1555.142
35 192.600 1556.555 192.625 1556.353 192.650 1556.151 192.675 1555.949
36 192.500 1557.363 192.525 1557.161 192.550 1556.959 192.575 1556.757
37 192.400 1558.173 192.425 1557.970 192.450 1557.768 192.475 1557.566
38 192.300 1558.983 192.325 1558.780 192.350 1558.578 192.375 1558.375
100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm 039 192.200 1559.794 192.225 1559.591 192.250 1559.389 192.275 1559.186
40 192.100 1560.606 192.125 1560.403 192.150 1560.200 192.175 1559.997



İletişim Spektrosu

100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm 1

Mutlak En Yüksek Sıralama





Parametreler Birim Değer
- Min. Tipik. - Max. - Hayır.
Maksimum Sürekli Optik Güç mW     300
Çalışma sıcaklığı °C -5~65
Depolama sıcaklığı °C -40~85
Çalışma Nemliği % RH 5 ~ 95
Depolama Nemliği % RH 5 ~ 95

100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm 0Not: aksi belirtilmedikçe



Mekanik Şema ve Boyutlar



100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm 3



Fiber Connector Özellikleri



Parametreler Birim Spesifikasyon
Elyaf Türü   SMF28e 900um gevşek boru lifleri ile
Fiber Biçimi   2 x 8 + 2 x 12 -Fiber bantlar
Giriş Ortak Fiber Uzunluğu mm 1000+/-50
Kurdele Fiber mm 1000+/-50
Fanout Lifi mm 500+/-50
Bağlantı tipi   LC/UPC


Not:
Fiber uzunluğu ve bağlantı tipi müşteri isteği ile değişebilir.

100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm 4

Siparişleme Parçası Kod Sırası



AAWG-F40-100-C21-05-1050-LU



AAWG F40 100 C21 05 1050 LU
  Geçiş bandı Profil Kanal Sayı Kanal Aralık İlk olarak Kanal Yaygın Uzunluk

Kurdele

- Hayranım. Fiber Uzunluk

 Bağlantı Türü
  F=Yatay üst 1616 Ç 100=100GHz C21=C21 05:0.5m 05:0.5m FU=FC/UPC
  G=Gauss 3232 Ç 50=50 GHz   10:1.0m 10:1.0m FA=FC/APC
    4040 Ch         SU=SC/UPC
    4848 Ch         SA=SC/APC
              ST=ST/UPC
              LU=LC/UPC
              LA=LC/APC

100 GHz AWG 40CH DWDM MUX DEMUX, Fiber Yüksekliği -100-0μm ve Kablo Çapı 0,9mm 5
