Ürün ayrıntıları:

Menşe yeri: Shenzhen, Çin
Marka adı: Takfly/OEM
Sertifika: CE, ISO, RoHS, GS
Model numarası: TK-023

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 adet
Fiyat: Can be negotiated
Teslim süresi: 3-7 iş günü
Ödeme koşulları: L/C, T/T, Western Union, paypal
Yetenek temini: 50000 adet/ay
En iyi fiyat İletişim

Detay Bilgi

Çalışma Sıcaklığı: -40 ⁰C ~+85 ⁰C Nitelikli nem: ≤ %85 (+30 ⁰C)
Atmosferik basınç: 70Kpa~106Kpa Kaybı ekle: ≤ 0.2dB
UPC İade Kaybı: ≥ 50dB APC İade Kaybı: ≥ 60dB
Yaşamı Tak ve Çıkar: > 1000 kez
Vurgulamak:

288 çekirdek Fiber Optic Splice Closure

,

Fiber Optic Splice Closure (FOSC) - Fiber Optic Splice Kapatma

,

Kubbe Tipi Fiber Optic Splice Kapama

Ürün Açıklaması

1. Uygulama kapsamı



Bu Kurulum Kılavuzu, uygun kurulumun kılavuzu olarak Fiber Optik Ek Kapatma (bundan sonra FOSC olarak kısaltılacaktır) için uygundur.



Uygulama kapsamı: havai, yer altı, duvara montaj, kanal montajı ve kulp deliğine montaj. Ortam sıcaklığı –40°C ile +65°C arasında değişir.



2. Temel yapı ve konfigürasyon



2.1 Boyut ve kapasite

Dış boyut (Yükseklik x Çap) 515mm×310mm
Ağırlık (dış kutu hariç) 3000 gr — 4600 gr
Giriş/çıkış bağlantı noktası sayısı Genel olarak 7 adet
Fiber kablonun çapı Φ5mm~Φ38 mm
FOSC'nin kapasitesi Bunchy: 24-288(çekirdek), Şerit: 864'e kadar(çekirdek)

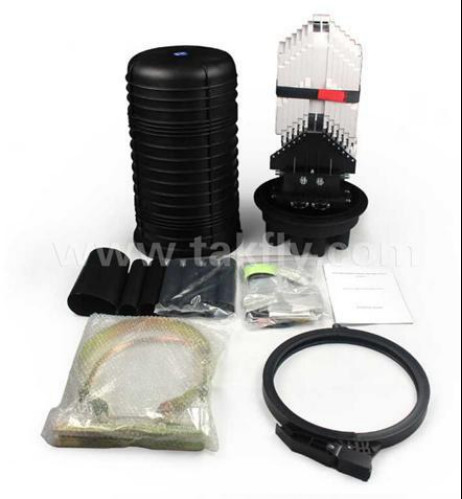

2.2 Ana bileşenler

HAYIR. Bileşenlerin adı Miktar Kullanım Notlar
1 FOSC kapağı 1 adet Fiber kablo ek yerlerinin bütün olarak korunması Yükseklik x Çap 360mm x 177mm
2 Fiber optik ekleme tepsisi (FOST)

Maks. 12 tepsi (demet halinde)

Maks. 12 tepsi (şerit)

Isıyla büzüşen koruyucu kılıfın sabitlenmesi ve elyafların tutulması

Uygun olanlar: Bunchy:12,24(çekirdek)

Şerit:6 (adet)

3 Fiber tutma tepsisi 1 adet Lifleri koruyucu kaplamayla tutmak
4 Temel 1 takım İç ve dış yapıyı sabitleme
5 Plastik çember 1 takım FOSC kapağı ve taban arasına sabitleme
6 Conta bağlantısı 1 adet FOSC kapağı ve taban arasındaki sızdırmazlık
7 Basınç testi

vana

1 takım Hava enjekte edildikten sonra basınç testi ve sızdırmazlık testi için kullanılır. İhtiyaca göre konfigürasyon
8

Topraklama türetme cihazı

1 takım

Topraklama bağlantısı için fiber kabloların meta kısmının FOSC'de türetilmesi

İhtiyaca göre konfigürasyon



2.3 Ana aksesuarlar ve özel aletler

HAYIR. Adıaksesuarlar Miktar Kullanım Notlar
1

Isıyla büzüşen koruyucu kılıf

  Fiber kablo ek yerlerinin korunması Buna göre yapılandırma

kapasite

2

Naylon kravat



Fiberin koruyucu ile sabitlenmesikaban

Buna göre yapılandırma

kapasite

3

Isıyla büzüşen sabitleme manşonu (tekli)



Sabitlemeve tekli sızdırmazlık

İhtiyaca göre konfigürasyon
4 Isıyla büzüşen sabitleme manşonu (kütle)   Sabitleme ve sızdırmazlıkyığınfiber kablo İhtiyaca göre konfigürasyon
5

Dallanma klipsi



Dallanan fiber kablolar

İhtiyaca göre konfigürasyon
6

Topraklama teli

1 adet

Topraklama cihazları arasında geçiş


7

Kurutucu

1 adet

Havayı kurutmak için kapatmadan önce FOSC'ye koyun


8

Etiketleme kağıdı

1 adet

Liflerin etiketlenmesi


9

Özel anahtar

1 adet

Güçlendirilmiş çekirdeğin sıkma somunu


10

Tampon tüpü

müşteriler tarafından karar verilir

Fiberlere bağlandı ve FOST ile sabitlendi, tampon yönetimi

İhtiyaca göre konfigürasyon
11

Alüminyum folyo kağıdı

1 adet

FOSC'nin altını koruyun





3. Kurulum için gerekli araçlar



3.1 Ek materyaller (operatör tarafından sağlanacaktır)

Malzemelerin adı Kullanım
selobant Etiketleme, geçici olarak sabitleme
Etil alkol Temizlik
Gazlı bez Temizlik



3.2 Özel aletler (operatör tarafından sağlanacaktır)

Adıaletler Kullanım

Elyaf kesici

Fiber kablonun kesilmesi

Elyaf sıyırıcı

Fiber kablonun koruyucu katmanını soyun

Birleşik araçlar

FOSC'nin montajı



3.3 Üniversal aletler (operatör tarafından sağlanacaktır)

Araçların adı

Kullanım ve spesifikasyon

Bant bandı

Fiber kablo ölçümü

Boru kesici

Fiber kablonun kesilmesi

Elektrikli kesici

Fiber kablonun koruyucu kaplamasını çıkarın

Kombinasyon pensesi

Güçlendirilmiş çekirdeğin kesilmesi

Tornavida

Geçiş/Paralelleme tornavidası

Makas



Su geçirmez kapak

Su geçirmez, toz geçirmez

Metal anahtarı

Güçlendirilmiş çekirdeğin sıkma somunu



3.4 Ekleme ve test aletleri (operatör tarafından sağlanacaktır)

Enstrümanların adı Kullanım ve spesifikasyon
Füzyon Ekleme Makinesi Fiber ekleme
OTDR Ekleme testi
Geçici birleştirme araçları Geçici testler
Yangın püskürtücü Sızdırmazlık ısıyla daralan sabitleme manşonu

Uyarı: Yukarıda belirtilen aletler ve test cihazları operatörlerin kendileri tarafından sağlanmalıdır.



4. Kurulum akış şeması

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 0

5. FOSC'yi kurma süreci.



5.1 Birinci Adım - Kapağı açın



5.1.1 Yerel ayarı temizleyin ve FOSC'nin nereye kurulacağını belirleyin ve ardından gerekli fiber kabloları yerleştirin.

5.1.2 Ana bileşenlerin ve aksesuarların ambalajın içinde iyi hazırlanıp hazırlanmadığını kontrol edin.

5.1.3 Kapağı açın

  • Kasnak tespit civatasını sökün ve kasnak kilitleme sistemini dışarı çekin, ardından kasnağı sökmeye devam edin.
  • FOSC kapağını yukarı doğru çekin, kurulum başlayabilir. 5.1.4 Bkz. Çizim 1

Önemli konular:Eğer hava koşulları yeterince iyi değilse su geçirmez ve toz geçirmez bir çadır kurulmalıdır.

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 1



5.2 İkinci Adım -Sabitlenecek ve içeriden sıyrılacak fiber kablonun uzunluğunu belirleyin FOSC



5.2.1 Tüm fiberler dalların birleştirilmesi içinse, lütfen sıyırma uzunluğu için Çizim 2(A)'ya bakın.

5.2.2 Bazı lifler düz geçiş için, bazıları ise dal birleştirme içinse, lütfen sıyırma uzunluğu için Çizim 2(B)'ye bakın.

5.2.3 Bkz. Çizim 2.



Önemli konular:

  • Eklemek için yeterli uzunlukta fiber kablo ayırın.
  • Sıyırma uzunluğu da kurulum gereksinimine göre müşteriler tarafından belirlenebilir

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 2

5.3 Üçüncü Adım – Fiber kablo ve fiberin koruyucu katmanını soyun



5.3.1 Fiber kablonun koruyucu kaplamasını sıcaklıktan çıkarın. Kesici ve sıyırıcı ile konum işaretini kullanın, sıyırma uzunluğu için lütfen Çizim 2'ye bakın. Sıyırma uzunluğu da kurulum gereksinimine göre belirlenebilir

5.3.2 Bkz. Çizim 3.



Önemli konular: Fiber kablonun koruyucu kaplamasının tamamını tek seferde çekmek zorsa, fiberin kırılmasını önlemek için onu bölüm bölüm soyun.

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 3

5.4 Dördüncü Adım – Fiber çekirdeklerini ayırın ve fiber kabloyu sabitlemeden önce çalışmayı hazırlayın.



5.4.1 Koruma için fiber çekirdeğin koruyucu katmanı üzerine 2 kat yalıtım bandı sarın. Bu arada, elyaf çekirdeğini ayıracak dolgulardan kurtulun ve temizleyin. Çapı 100 mm kadar olan bir halka oluşturun ve bunu geçici olarak yapışkan bantla fiberin üzerine sabitleyin.

5.4.2 Soyulmuş fiber kabloya bağlı olarak aşağıdaki iki durum mevcuttur.

  • Tüm lifler tamamen birleştirildikten sonra dallanmalıdır.
  • Bazı lifler sarıldıktan sonra doğrudan geçiş içindir, diğerleri ise dalların birleştirilmesi içindir.

5.4.3 FOSC, maksimum 1 fiber kabloya uygun 3 adet tek giriş/çıkış tüpüyle donatılmıştır. çap ф16mm ve maksimum 1 adet fiber kabloya uygun 1 kütle giriş/çıkış tüpü. çapı ф 25mm veya maks. 2 adet fiber kablo. çapı ф 21mm veya kısa çaplı çok parçalı fiber kablolar.

5.4.4 Bazı fiberler düz geçişliyse kütle giriş/çıkış tüpü gereklidir

5.4.5 İlgili giriş/çıkış borusu kapağı, gereken fiber kablo sayısı ve çapına göre tornavidayla içeriden dışarıya doğru hafifçe kırılabilir.

5.4.6 70 mm uzunluğunda takviyeli çekirdeği ayırın ve gereksiz olanları kesin.

5.4.7 Bkz. Çizim 4 ve Çizim 5.



Önemli Konular:Giriş/çıkış tüpleri, ekleme ve kapatma işlemlerini kolaylaştırmak için doğru şekilde seçilmelidir.

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 4



5.5 Güçlendirilmiş çekirdeği sabitleyin ve piro-yoğunlaştırın, fiber kabloyu sabitleyin ve kapatın.



5.5.1 Fiber kabloyu karşılık gelen ısıyla büzüşen sabitleme borusuna yerleştirin ve ayrıca FOSC'nin altındaki giriş/çıkış borusuna yerleştirin.

5.5.2 Takviyeli göbeğin sabitleme somununu, daha sonra sabitleme yuvasına takılacak özel bir anahtarla (plastik olan) sökün ve sıkın. Daha sonra metal bir anahtarla tekrar sıkın (metal anahtar operatör tarafından sağlanacaktır).

5.5.3 Isıyla büzüşen sabitleme manşonunu fiber kabloya köküne kadar elle bağlayın.

5.5.4 Dallanma klipsini takmak için lütfen Çizim 5'e bakın.

5.5.5 Tam sızdırmazlığa ulaşmak için giriş/çıkış borusuna ve fiber kabloya sarılmasını sağlamak amacıyla, yangın püskürtücülü, ısıyla büzüşen sabitleme manşonunu ısıtın.

5.5.6 Bkz. Çizim 5



önemli konu:

  • Güçlendirilmiş çekirdeğin sabitleme somunu sıkılmalıdır.
  • Isıtıldığında, ısıyla büzüşen sabitleme borusu eşit şekilde daralmalı ve borunun içinde kabarcık, gözenek veya başka kusurlar olmamalıdır.

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 5

5.6 Altıncı Adım – Fiberleri Birleştirin



5.6.1 Fiberi birleştirmek için füzyon birleştirme makinesinin kullanım kılavuzunu takip edin.



Önemli konu: Lifin bükülmesine ve bükülmesine dikkat edin



5.7 Yedinci Adım - Isıyla büzüşen koruyucu kılıfı ve ev elyaflarını takın.



5.7.1 Fiberlerin eklenmesi tamamlandığında, ilk fiber halkası FOST'un en uzak tarafına yerleştirilmeli, geri kalan fiber optik, çapı 80 mm'den az olmayan bir halka oluşturacak şekilde sarılmalıdır. daha sonra ısıyla büzüşen koruyucu kılıfla birlikte FOST'a (Fiber Optik Ekleme Tepsisi) koyun. (Öncelikle ısıyla büzüşen koruyucu kılıfı yuvaya sabitleyin, ardından fiber halkanın çapını uygun şekilde büyütün.)

5.7.2 bkz. Çizim 6



Önemli konu: Lifin bükülmesine ve bükülmesine dikkat edin.

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 6288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 7288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 8

5.8 Sekizinci Adım - Kapsamlı bir kontrol yapın



Teknik gereklilikleri sağlamak için aşağıdaki talimatlara uyulmalıdır:

5.8.1 Koruyucu kaplamalı lifler FOST girişinde naylon bağ ile sabitlenir.

5.8.2 FOST'un düzgün şekilde takılması için Grometin içeriden dışarıya doğru bastırılması gerekir.

5.8.3 Koruyucu kaplamalı düz ve ayrılmış lifler, lif tutma tepsisine sarılmalıdır.

5.8.4 Güçlendirilmiş çekirdeğin iç sıkma elemanlarının ve sabitleme somununun iyice sıkılıp sıkılmadığını kontrol edin.

5.8.5 Conta bağlantısının düzgün ve düzgün şekilde takılıp takılmadığını kontrol edin.

5.8.6 Isıyla büzüşen sabitleme manşonunun güvenilir ve tamamen sızdırmaz olup olmadığını kontrol edin.

5.8.7 Bkz. Çizim 7.



Önemli konular:Herhangi bir sorun ortaya çıkarsa derhal çözülmelidir.

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 9



5.9 Dokuzuncu Adım – FOSC mahfazasını monte edin ve FOSC'yi sabitleyin



5.9.1 Kurutucuyu FOSC'ye koyun.

5.9.2 FOSC kapağını doğrudan tabana yerleştirin.

5.9.3 FOSC kapağı ile taban arasına plastik kasnağı takın, ardından kasnak sabitleme civatası ile sabitlenecek olan kasnak kilitleme sistemini sıkın.

5.9.4 FOSC kurulumu

  1. Havadan uygulama: metal kasnağı ve vasiliği direğe sabitleyin. Lütfen Çizim 8'e bakınız.
  2. Duvara montaj uygulaması: Braketi cıvata ile duvara sabitleyin. (metal kasnak gerekli değildir.)
  3. Yeraltı uygulaması: metal kasnak gerekli değildir.

5.9.5 Bkz. Çizim 8



Önemli konular:

  • Plastik kasnağı takarken dikkat edin.
  • Braketi sabitlemek için kullanılan cıvatanın özellikleri M8'dir.

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 10

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 11

288 çekirdek ısı küçülebilir mühür kubbe tipi fiber optic splice kapatma FOSC 1000 kez ekle ve çıkart hayat 12
