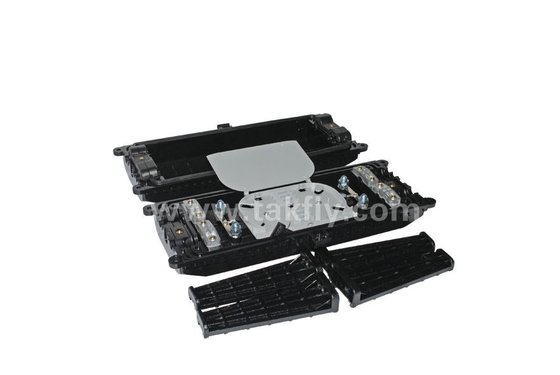

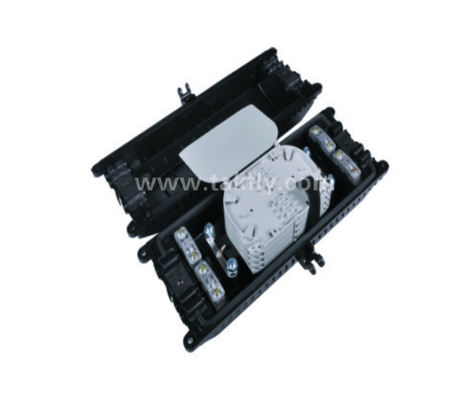

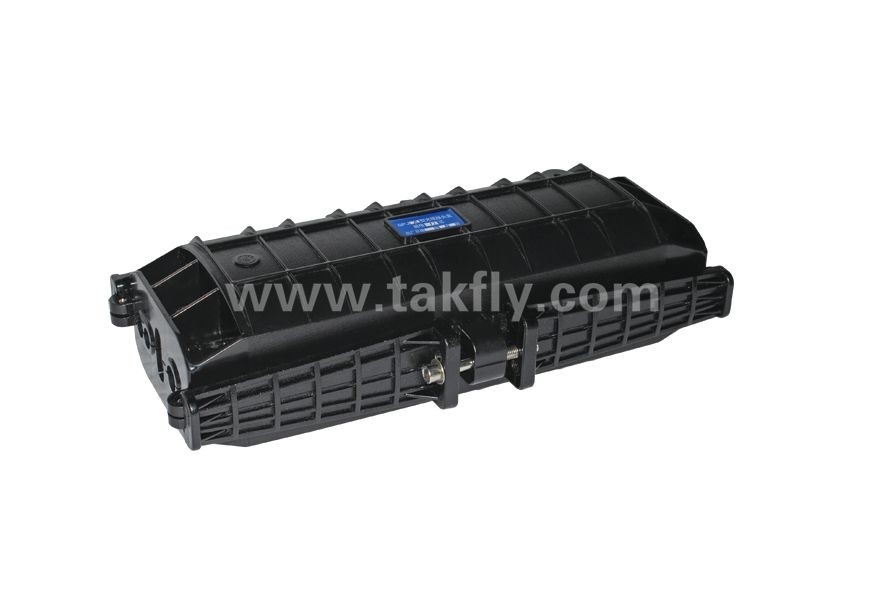

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır

Ürün ayrıntıları:

Menşe yeri: Shenzhen, Çin
Marka adı: Takfly/OEM
Sertifika: CE, ISO, RoHS, GS
Model numarası: TK-SC-A11

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 adet
Fiyat: Can be negotiated
Teslim süresi: 3-7 iş günü
Ödeme koşulları: L/C, T/T, Western Union, paypal
Yetenek temini: 50000 adet/ay
En iyi fiyat İletişim

Detay Bilgi

Çalışma Sıcaklığı: -40 ⁰C ~+85 ⁰C Nitelikli nem: ≤ %85 (+30 ⁰C)
Atmosferik basınç: 70Kpa~106Kpa Kaybı ekle: ≤ 0.2dB
UPC İade Kaybı: ≥ 50dB APC İade Kaybı: ≥ 60dB
Yaşamı Tak ve Çıkar: > 1000 kez
Vurgulamak:

DOME Fiber Optic Splice Kapatma

,

FOSC Fiber Optic Splice kapanışı

,

288 çekirdek Fiber Optic Splice Closure

Ürün Açıklaması

1Uygulama alanı



Bu kurulum kılavuzu, düzgün kurulum için kılavuz olarak Fiber Optic Splice Closure (bundan sonra FOSC olarak kısaltılır) için uygundur.



Uygulama alanı: hava, yeraltı, duvar montajı, duvar montajı, kanal ve el deliği.



2Temel yapısı ve yapılandırması



2.1 Boyut ve kapasite

Dış boyut (LxWxH)

410x200x120 mm

Ağırlık (dış kutusu hariç)

1900 g-2100 g

Giriş/çıkış portlarının sayısı

6 liman

Fiber kablosunun çapı

Φ8?? Φ16 ((mm)

FOSC kapasitesi Bunchy: 6 ′′96 ((Cores), Ribbon: max. 144 (Cores)



2.2 Ana bileşenler

- Hayır, hayır. Bileşenlerin adı miktarı Kullanımı Yorumlar
1

Konut

1 set Tüm fiber kablosunun örgülerini korumak

İç çapı: 285x110 (mm)

2

Ekleme plağı

2 çift

Konutların onarımı

175x56x30 mm

3 Fiber optik yapıştırma tepsisi (FOST)

En fazla 4 tepsi (bükük)

En fazla 4 tepsi (çubuk)

Sıcaklıkla küçülebilir koruyucu kapağın ve tutma liflerinin sabitlenmesi

İşe yarar:

Bunchy: 6,8,12,16,24 ((merkezi)

Şerit: 3 (parça)

4

Vakıf

1 set

Fiber kablo, güçlendirilmiş çekirdek ve FOST sabitleme


5 Mühürleme 1 set FOSC kapağı ile FOSC tabanı arasındaki mühürleme
6

Port fiş

6 parça

Boş limanları mühürlemek


7

Yerleştirme ayıklama cihazı

1 set

FOSC'de yerleştirme bağlantısı için lif kablolarının metal parçalarının türetimi

Gereksinimlere göre yapılandırma



2.3 Ana aksesuarlar ve özel aletler

- Hayır, hayır. Adıaksesuarlar miktarı Kullanımı Yorumlar
1

Sıcaklıkla küçülebilir koruyucu kolye

  Fiber kablosu örgülerini korumak Yapılandırma

Kapasite

2

Nylon kravat



Koruyucu ile lif sabitlemeCeket

Yapılandırma

Kapasite

3

İzolasyon bantı

1 rulo


4

Mühür bandı

1 rulo

Düzeltmeve mühürleme tek

Özelliklere göre yapılandırma
5

Asma kancası

1 set Bağlama ve mühürlemekütlefiber kablosu
6

Yerleştirici tel

1 parça

Fiber kabloları

Gerçek gereksinimlere göre geçecek.

7

Sıkıştırıcı kumaş

1 parça

Yerleştirme cihazları arasında bağlantı kurmak


8

Etiketleme kağıdı

1 parça

Hava kurutma için mühürlenmeden önce FOSC'ye koyulur.


9

Özel anahtar

3 parça

Etiketleme lifleri


10

Ölçüm kağıdı

1 parça

Güçlendirilmiş çekirdekten yapılmış sıkıştırma fındığı

Eşdeğer ölçüm kağıdı ile çevreyi ölçmek için

11

tampon tüpü

Müşteriler karar verecek.

Fiberlere bağlanmış ve FOST ile sabitlenmiş, tampon yönetimi

Gereksinimlere göre yapılandırma
12

Kurutucu

1 torba

Kurutma havası için mühürlenmeden önce FOSC'ye koyulur.





3Kurulum için gerekli aletler



3.1 Ek malzemeler (operatör tarafından sağlanmalıdır)

Malzemelerin adı Kullanımı
Kasete bant. Etiketleme, geçici sabitleme
Etil alkol Temizlik
Gazze Temizlik



3.2 Özel aletler (operatör tarafından sağlanmalıdır)

Adıaletler Kullanımı

Fiber kesicisi

Fiber kesme

Fiber stripper

Fiber kablosunun koruyucu tabakasını çıkarın.

Kombine aletler

FOSC montajı



3.3 Evrensel aletler (operatör tarafından sağlanmalıdır)

Araçların adı

Kullanımı ve özellikleri

Bant bant

Ölçme lif kablosu

Boru kesicisi

Fiber kablo kesme

Elektrikli kesiciler

Fiber kablosunun koruyucu katmanını çıkarın.

Kombine çiviler

Güçlendirilmiş çekirdeğin kesilmesi

Makine

Çapraz/paralel tornavida

Makara



Su geçirmez kapağı

Su geçirmez, toz geçirmez

Metal anahtar

Güçlendirilmiş çekirdekten yapılmış sıkıştırma fındığı



3.4 İkili ve test aletleri (işletmeci tarafından sağlanmalıdır)

Araçların adı Kullanımı ve özellikleri
Füzyon Splicing Makinesi Fiber splicing
OTDR Splicing testleri
Geçici yapıştırma aletleri Geçici test

Not: Yukarıda belirtilen aletler ve test aletleri operatörlerin kendileri tarafından sağlanmalıdır.



4. Kurulum akış çizelgesi

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 0

5FOSC'yi kurma süreci.



5.1 Adım Bir - Kapak açın



5.1.1 Bölgeyi temizlemek ve FOSC'nin nerede kurulacağını belirlemek ve daha sonra gerekli fiber kablolarını yerleştirmek.

5.1.2 Ana bileşenlerin ve aksesuarların paket içinde iyi hazırlandığını kontrol edin.

5.1.3 Kapak açın

  • Ekleme plakanın sabitleme bultunu özel bir anahtarla sökün.Ekleme plakanın sabitleme deliğinin yanındaki vida ipliği ile delikte sabitleme boğazını koyun ve girinti plakaları çıkartmak için anahtarla itmek.
  • Özel anahtar kullanın evin üzerinde tüm konumlandırma çentikleri ve sabitleme çentikleri dağıtmak için (aynı zamanda kurulum gereksinimlerine göre asılı kanca kurmak mümkündür) dört köşede,Sonra da kapayı açmayı başarırsın.

5.1.4 Ressam 1'e bakın



- Hayır.Önemli konular:Hava koşulları yeterince iyi değilse, su geçirmez ve toz geçirmez olmak için bir çadır dikilmelidir.

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 1



5.2 İkinci Adım - sabitlenecek ve içinden çıkarılacak fiber kablosunun uzunluğunu belirleyin FOSC



5.2.1

  • 60 mm uzunluğundaki fiber kablosu: mühürleme montajından fiber kablosu baskı tahtasına olan mesafe
  • 1950mm uzunluğundaki fiber kablosu: çıkartıldıktan sonra sarılıp eklenmek için kullanılır.
  • 350 mm uzunluğunda koruyucu katmanı olan fiber: fiber kablosunun sabitleme noktasından FOST (fiber optic splice tray) sabitleme noktasına olan mesafe.
  • 1600mm uzunluğundaki lif: koruyucu kaplamayı çıkardıktan sonra, diğer liflerle birbirine bağlandıktan sonra FOST'un içine sarılır.

5.2.2 2. çizime bakın



Önemli konular:

  • Bağlanmak için yeterli uzunlukta fiber kablosu saklayın.
  • Çekim uzunluğu da kurulum gereksinimlerine göre müşteri tarafından belirlenebilir.

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 2

5.3 Üçüncü Adım: Fiber kablosundan ve fiber kablosundan koruyucu katmanı çıkarın



5.3.1 Kırıcı ve kıyıcı ile geçici konumlandırma işaretinden lif kablosunun koruyucu kaplamasını çıkarın, kıyma uzunluğu için lütfen Çizim 2'ye bakın.Çekim uzunluğu da kurulum gereksinimlerine göre karar verilebilir

5.3.2 3. çizime bakın.



Önemli konular: Bir kerede tüm lif kablosunun koruyucu tabakasını çekmek zorsa, lif kırılmasını önlemek için bölüm bölüm sökün.

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 3

5.4 Dördüncü adım Fiber çekirdeklerini ayırın ve fiber kablosunu sabitlemeden önce çalışmayı hazırlayın.



5.4.1 2 kat yalıtım bantını lif çekirdeğinin koruyucu tabakasına sarın. Bu arada, lif çekirdeğini ayırmak için dolguyu çıkarın ve temizleyin.100 mm çapında bir halka oluşturun ve yapıştırıcı bant ile lif geçici olarak sabitleyin.

5.4.2 Bu FOSC 6 giriş/çıkış bağlantısı ile donatılmıştır. Giriş/çıkış bağlantıları, aslında monte edilecek olan fiber kablo sayısına ve çaplarına göre belirlenebilir.O zaman bağlantı fişlerinin ilgili sayısı çıkarılmalıdır..

5.4.3 Bu FOSC, aşağıdaki fiber kablo çapları için uygundur:

Port A: en fazla çapı ф16mm olan fiber kablosu için uygundur

Port B: en fazla çapı ф13mm olan fiber kablosu için uygundur

5.4.4 Buna karşılık gelen giriş/çıkış portları, aslında monte edilmiş fiber kablolarına göre seçilmelidir.Fiber kablosunun çapı giriş/çıkış bağlantı noktasından daha küçük olduğunda, sonra iplik kablosunun çapını büyütmek için mühürleme bantı kullanılmalı, çevresini ilgili ölçüm kağıdıyla ölçülebilir (Durum A, Durum B ile işaretlenmiştir).

5.4.5 Buna karşılık gelen giriş/çıkış borusunun kapağı, gerekli fiber kablosunun sayısına ve çapına göre tornavida ile içten dışa hafifçe çarpılabilir.

5.4.6 35 mm uzunluğunda desteklenmiş çekirdekleri saklayın ve gereksizlerini kesin.

5.4.7 Resim 4'e bakın.



Önemli Sorular:

  1. Elyaf kablosunun çapını büyütmek için mühür bandı kullanılmadan önce, kazınmalı ve abrazif bez ve etil alkol ile temizlenmelidir.
  2. Özel bir kesme tırnağı ile güçlendirilmiş çekirdeği kes.

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 4



5.5

Beşinci Adım - Güçlendirilmiş çekirdek ve fiber kablosunu sabitle

5.5.1 Yukarıdaki aşamaları tamamladıktan sonra, port fişleri, basınç tahtası ve pekiştirilmiş çekirdeğin sabitleme fıstığı sökülür.Fiber kablosunun sabitleme portları ile uyumlu olup olmadığını kontrol emin olunAksi takdirde, ayarlama zamanında yapılmalıdır, aksi takdirde kurulum kalitesini etkileyecektir.

5.5.2 Fiber kablo baskı tahtasını sıkıştırın. Eğer fiber kablonun çapı küçükse, onu yalıtım bantıyla büyütün.

5.5.3 Güçlendirilmiş çekirdeğin fıstığını özel anahtarla (plastik) sıkıştırın ve daha sonra metal anahtarla tekrar sıkıştırın (metal anahtar operatör tarafından sağlanmalıdır).

5.5.4 5. çizime bakın.



288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 5

Altıncı Adım - Dikiş lifleri

5.6.1 Füzyon ekleme makinesinin kullanım kılavuzunu izle.



Önemli bir konu: liflerin bükülmesine dikkat edin.



5.7 Adım Yedinci -Sıcaklıktan küçülebilir koruyucu elbise ve ev lifleri yerleştirin

5.7.1 Elyafların eklenmesi tamamlandığında, ilk elyaf halkası FOST'un en uzak tarafına yerleştirilmeli, kalan elyaf sarılmalıdır.En az 80 mm çapında bir halka oluşturan. sonra onu FOST'e (Fiber Optic Splice Tray) ısıyla küçülebilir koruyucu kol ile birlikte koyun.sonra düzgün bir şekilde lif halka çapı büyütmek- Evet.

5.7.2 6. çizime bakın



Önemli bir konu: liflerin bükülmesine dikkat edin.

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 6288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 7

5.8 Adım Sekiz - Kapsamlı bir şekilde kontrol edin



Teknik gereksinimleri sağlamak için aşağıdaki talimatlara uymalısınız:

5.8.1 FOST'deki lifler düzenli bir şekilde bağlanır ve monte edilir.

5.8.2 İç sıkıştırıcılar sıkıştırılmıştır.

5.8.3 Fiber kabloları yerleştirilmemiş giriş/çıkış portları port fişleriyle kapatılmalıdır.

5.8.4 Düzgün bir aralık içinde mühür bandının miktarını kontrol edin.

5.8.5 Mühürleme cihazı düzgün ve sorunsuz bir şekilde monte edilmelidir. Eğer öyle değilse, mühürleme bantıyla düzleştirilmelidir.

5.8.6 Mühürlemenin kapağını mühürleyin

5.8.7 Şekil 7'ye bakın

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 8



5.9 Adım Dokuzuncu FOSC evini monte et ve FOSC'yi tamir et



5.9.1 FOSC kapağını doğrudan FOSC tabanına koyun.

5.9.2 FOSC'nin bulma bultunu yerleştirin ve özel anahtarla sıkın.

5.9.3 Ekleme plakalarını yuvaya yerleştirin (her bir tarafta bir çift, bir parça ortada vida telli bir delik, diğeri ortada vida telsiz bir delik ile).Özel anahtarla yerleştirme levhasının vidalarını sıkıştırın..

5.9.4 Eğer FOSC hava uygulaması için ise, asılı kancayı kapamanın bir tarafına koyun ve sonra sabitleme çubuklarını her iki tarafta da sıkın.Aksi takdirde 4 sabitleme çentikleri dört köşede sırasıyla sıkıştırın.

5.9.5 Ressam 8'e bakın



Önemli konular:

  • Evi temizleyin ve yukarıdaki sıraya dikkat edin.

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 9

5.10 Adım 10 - FOSC'yi düzelt.



5.10.1 FOSC'yi sabitlemek ve çizim 9'a göre sırayla vidaları sıkmak.



Önemli konularBeş dakika sonra tekrar çek.

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 10

288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 11288 çekirdekler Kubbe Isı küçülebilir mühür Fiber Optic Splice Closure FOSC En iyi performans ve verimlilik için tasarlanmıştır 12
