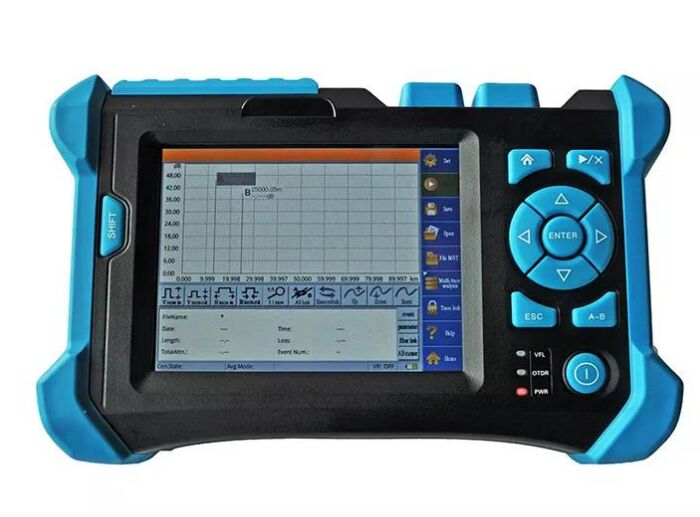

Optik Zaman Alanı Reflektometre otdr Büyük Dokunmatik Ekran Kısayol Tuşları İşlemde Kolay
Ürün ayrıntıları:
| Menşe yeri: | Çin, Shenzhen |
| Marka adı: | Takfly/OEM |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | Optik Zaman Alanı Yansıtıcı |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | can be negotiable |
| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| Yetenek temini: | Ayda 50000 adet |
|
Detay Bilgi |
|||
| Ürün adı: | Optik Zaman Alanı Yansıtıcı | Ağırlık: | 1.5kg |
|---|---|---|---|
| Çalışma sıcaklığı: | -10°C ila 50°C | Bellek sıcaklığı: | -40°C ila 70°C |
| Maksimum test mesafesi: | 3KM | Boyut (Y x G x D): | 150x235x66 mm |
| Vurgulamak: | Dokunmatik ekranlı OTDR fiber optik tester,Optik zaman alanı refleksometre kısayol tuşları,Fiber testi için büyük ekran OTDR |
||
Ürün Açıklaması
Optik Zaman Alanı Reflektometre (OTDR)
Ürün Genel Görünümü
Gelişmiş Optik Zaman Alanı Yansıtıcı, kolay çalıştırma için kısayol tuşları ile büyük dokunmatik ekrana sahip, kapsamlı fiber optik ağ testi için tasarlanmıştır.
- Büyük dokunmatik ekran + içsel işletim için kısayol tuşları
- Yüksek kapasiteli polimer lityum pil ve uzun çalışma saatleri
- Basit işletim ve güçlü işlevsellikle akıllı test
- Geniş izleme depolama kapasitesi olan hafıza kartı + SD kart ortamı
- Kapsamlı FTTx test yetenekleri
- Çeşitli dalga boyu seçenekleri mevcuttur
- Toz geçirmez ve darbe geçirmez koruma ile sağlam katı kabuk tasarımı
Geliştirilmiş Performans Faydaları
Daha güçlü performans, çok daha kolay operasyon, daha verimli çalışma.
FTTx, Metropolitan Area Networks, Backbone Networks ve diğer optik ağ uygulamalarında ölçüm gereksinimlerini karşılamak için tasarlanmıştır.
Arayüz Kimliği
- 1 Optik arayüz 1/VFL
- 2 Optik arayüz 2/OTDR
- 3 Şarj göstergesi
- 4 SD kart arayüzü
- 5 Güç adaptörü arayüzü
- 6 Kulaklık arayüzü
- 7 USB arayüzü
- 8 Ethernet arayüzü
Teknik özellikler
| Parametreler | Özellikler |
|---|---|
| Dalga boyu (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Dinamik Aralık (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Nabız Genişliği (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Olay Kör Bölgesi (m) | 10, ≤1.8 |
| Zayıflama Kör Bölgesi (m) | 20, ≤10 |
| Görüntüle | 5.6" LCD dokunmatik ekran |
| Doğruluk (dB/dB) | ±0.05 |
| Kayıp Sınırı (dB) | 0.05 |
| Kayıp çözünürlük oranı (dB) | 0.01 |
| Örnekleme çözünürlük oranı (m) | 0.125 ila 8 |
| Örnek alma noktası | 32K. |
| Uzaklık belirsizliği (m) | ± ((1 m + 5 × 10 × mesafe + örnekleme aralığı) |
| Uzaklık Alanı (km) | 0.3'ten 180'ye kadar |
| Tipik Gerçek Zamanlı Yenilenme Süresi (ler) | 0.2 |
| İzleme belleği kapasitesi | SD Kart (4G), > 10.000 adet |
| Ölçüm Süresi | Kullanıcı tarafından tanımlanır; 5 saniye, 10 saniye, 15 saniye, 30 saniye, 1 dakika, 2 dakika, 3 dakika seçilebilir |
Genel Özellikler
| Parametreler | Özellikler |
|---|---|
| Boyutlar (H × W × D) | 150 × 235 × 66 mm |
| Ağırlık | 1.5KG |
| Sıcaklık | Çalışma: -10°C - 50°C Depolama: -40°C - 70°C |
| Nitelikli Nemlilik | % 0 ila % 95 (kondansiye olmayan) |
| Güç kaynağı | Lityum pil; sürekli çalışma süresi ≥ 8 saat |
Arayüz Özellikleri
| Arayüz Tipi | Özellikler |
|---|---|
| Optik Arayüz | FC/UPC (PC ve APC seçilebilir) |
| Veri Arayüzü | USB arayüzü, SD kart arayüzü |
Görünür arıza yönelimi (VFL)
| Parametreler | Özellikler |
|---|---|
| Dalga boyu | 650nm |
| Çıkış Gücü (dBm) | ≥ -3 |
| En yüksek test mesafesi | 3 km. |
Teknik Notlar
- Teknik özellikler, tipik PC modeli bağlantı ölçümleri kullanılarak güvence altına alınan performansı tanımlar.
- Ortalama zaman koşullarında en yüksek nabız genişliği ve dakikalar altında ölçülen dinamik aralık
- Kör bölge ölçüm koşulları: 4km'lik bir yansıma olayı, yansıma gücü < -45dB, en az atım genişliği ile ölçülür
- Filtre ile ve olmadan ölçülen dinamik aralık
OTDR Meter Özellikleri
- Otomatik Ölçüm Modu: Otomatik parametreler ayarlama, izleme verileri kaydetme ve analiz
- Çeşitli dalga boyu ölçüm modu: Sıcaklaşma analizi için otomatik dalga boyu geçişi
- Trace Fixing Function: Gerçek zamanlı ve ortalama ölçüm izlerinin aynı ekranda karşılaştırılması
- Çok dalga uzunluğu analizi: Herhangi bir iz dosyasının karşılaştırılması, gösterilmesi ve analizi
- FTTx çevrimiçi testi, bölücü ve lif ucunun tanımlanması ile
- Yüksek kapasiteli lityum iyonlu pil, > 8 saat bekleme süresi
- Bellcore dosya biçimi (.sor) > 10.000 izleme depolama kapasitesi
- Ekipmanın korunması için iletişim ışığı algılama
- Hızlı durum izlemesi için Bağlantı Durumu Algılama
- Düzeltme tuşları ile esnek ölçüm modunu değiştirme
OTDR İzleri Yöneticisi PC Yazılımı
- Toplu değişiklik ve seri baskı yetenekleri
- Kullanıcı gereksinimlerine göre özel test raporları üretimi
- Esnek baskı modları: tek sayfalı tek izli, seri baskı, tek sayfalı çok izli, çok dalga biçimi ekranı
- Kişiselleştirilmiş baskı seçenekleri ve sayfa ayarları
- Dalga biçimi farkı karşılaştırması: Parametre değişikliği analizi için aynı pencerede birden fazla dalga biçimi gösterimi
