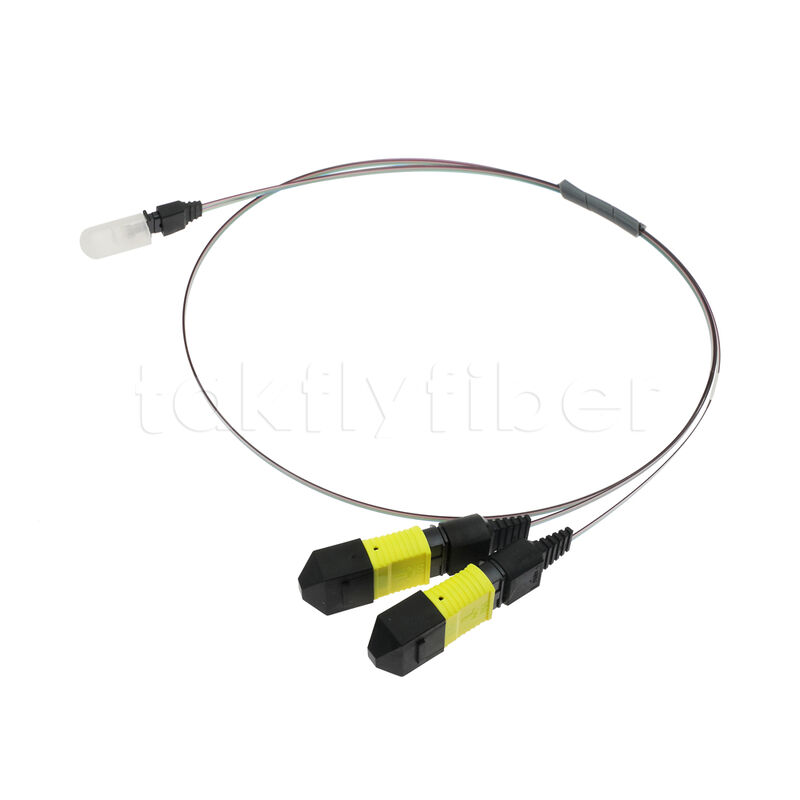

Yüksek Hızlı Alıcı-Verici CPO OCS Veri Merkezi Uygulaması için 2x8F MTP-16CH FA Fiber Dizi Bileşenleri
Ürün ayrıntıları:
| Menşe yeri: | Shenzhen, Çin |
| Marka adı: | OEM/Takfly |
| Sertifika: | CE, ROSH REACH |
| Model numarası: | DF-MT-2FA |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Can be negotiated |
| Ambalaj bilgileri: | PP torbalar + karton kutu / plastik kutu + karton kutu |
| Teslim süresi: | Adet ve gereksinimlere göre 3-15 iş günü |
| Ödeme koşulları: | L/C,T/T,Western Union,MoneyGram,Paypal |
| Yetenek temini: | Ayda 20000 adet |
|
Detay Bilgi |
|||
| Ürün adı: | Yüksek Hızlı Alıcı-Verici CPO OCS Veri Merkezi Uygulaması için 2x8F MTP-16CH FA Fiber Dizi Bileşenle | Elyaf Tipi: | OM3, OM4; OM1, OM2; OS1, OS2; ÖĞLEDEN SONRA; OM5 |
|---|---|---|---|
| Lif sayısı: | -25°C~50°C | FA Açısı: | 0 / 42,5° |
| Elyaf uzunluğu: | 20~100mm, özelleştirilmiş uzunluk mevcuttur | ||
| Vurgulamak: | Yüksek İletim Hızı Fiber Dizi FA Düzeneği,Düşük Tüketim MT-FA Bağlantı Kablosu,Yüksek Kararlılık ve Güvenilirlik 36CH Fiber Dizi |
||
Ürün Açıklaması
2x8F MTP-16CH FA Fiber Dizilim Bileşenleri Açıklaması
Fiber Dizilim Birimi (FAU) içeren kablo montajları giderek daha yaygın hale gelmektedir. Bu montajlar bir uçta fiber dizilimi ve diğer uçta standart bir fiber optik konektörden (MPO, LC, SC gibi) oluşur. Bu eğilim, standartlaştırılmış bir konektörden gelen fiber optik sinyallerini geleneksel bir fiber optik ağ içindeki bir Fotonik Entegre Devreye (PIC) yönlendirme gerekliliğinden kaynaklanmaktadır. Fiber dizilimi, birden fazla fiberin PIC'nin veya diğer kompakt optik cihazların dalga kılavuzlarına doğru şekilde hizalanmasını sağlayan hassas bir hizalama aracı görevi görür. Tipik olarak, fiberler tutarlı bir aralıkta ve bir sırada düzenlenir, bu da sistemin iç yapısına, ister bir PIC ister başka bir optik sistem olsun, hizalanmasını sağlar.
2x8F MTP-16CH FA Fiber Dizilim Bileşenleri Uygulaması
Aktif Optik Modüller
İletişim, yüksek hızlı, yüksek kapasiteli fiber optik iletim
Fiber ekipmanlarında dahili konektör uygulaması
Paralel optik alıcı-verici modülleri, süper bilgisayarlar, test ekipmanları ve askeri uygulamalar
2x8F MTP-16CH FA Fiber Dizilim Bileşenleri Özellikleri
- Kararlı optik özelliklerle
- Düşük kayıp elde etmek için yüksek hassasiyetli ve seçkin MT yüksük, küçük bükülme yarıçaplı fiber kullanın
- Tipik çekirdek aralığı toleransı<±0.5μm
- Yüksek doğruluk ve özelleştirme
- Optik özellikler IEC TIA/EIA ve diğer ilgili standartlara uygundur
- RoHS 2.0 Uyumlu
3x12F MTP - 36CH Fiber Dizilim FA Montaj Özellikleri
|
Parametre |
Birim |
Değer |
|||||
|
Fiber Sayısı |
- |
İsteğe bağlı |
|||||
|
Fiber Modu |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
Dalga boyu |
- nm |
1310/1550 |
850/1300 |
||||
|
MT |
Yüzey Parlatma |
- |
PC |
APC |
PC |
APC |
|
|
Ekleme Kaybı (IL) |
dB |
≤0.35 |
≤0.35 |
||||
|
Geri Dönüş Kaybı (RL) |
dB |
≥50 |
≥60 |
≥20 |
≥40 |
||
|
Dayanıklılık |
Zaman |
50 |
|||||
|
FA |
Kapak |
U |
mm |
2.5 |
İsteğe bağlı |
||
|
G |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-Yiv |
U |
mm |
5 |
||||
|
G |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
Çekirdek Aralığı |
μm |
175,250 |
|||||
|
Çıplak fiber derecesi |
° |
8,42.5,45 |
|||||
|
Ekleme Kaybı (IL) |
dB |
|
≤0.8 |
||||
|
Yüzey Geometrik Parametreler (3D) |
Eğrilik Yarıçapı |
mm |
IEC TIA/EIA standartlarını karşılar |
||||
|
Tepe Noktası Ofseti |
μm |
||||||
|
Fiber Küresel Yüksekliği |
nm |
||||||
|
Açısal Hata |
° |
||||||
|
Çalışma Sıcaklığı |
℃ |
-20 ~ +80 |
|||||
|
Depolama Sıcaklığı |
℃ |
-15 ~ +60 |
|||||
