Çok yönlü ABS Kutusu PLC Bölücü 1×2'den 1×64'e, Düşük Kayıp, Geniş Sıcaklık, Özelleştirilebilir
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | QSFP28-4SFP28-xxx |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$2.2 ~ US$36/PC |
| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detay Bilgi |
|||
| Vurgulamak: | ABS PLC bölücü 1×2'den 1×64'e kadar,Düşük Kayıplı Fiber Optic Splitter,Geniş sıcaklıklı PLC bölücü |
||
|---|---|---|---|
Ürün Açıklaması
Ürüne Genel Bakış

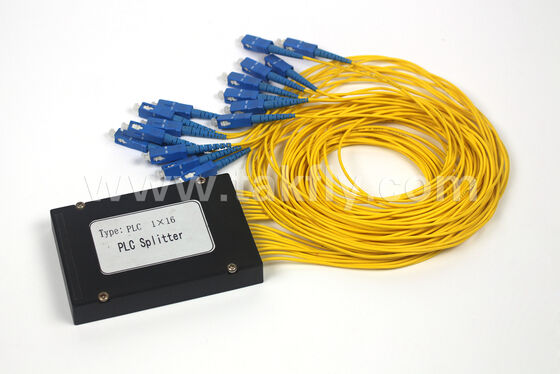

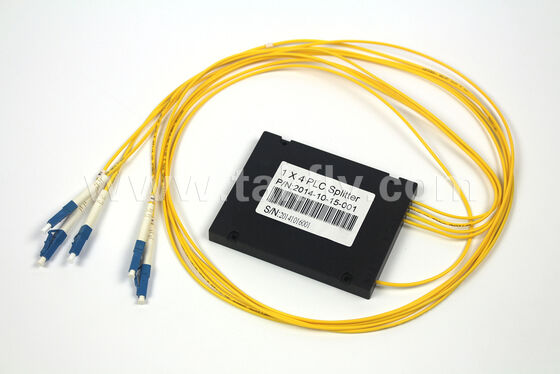

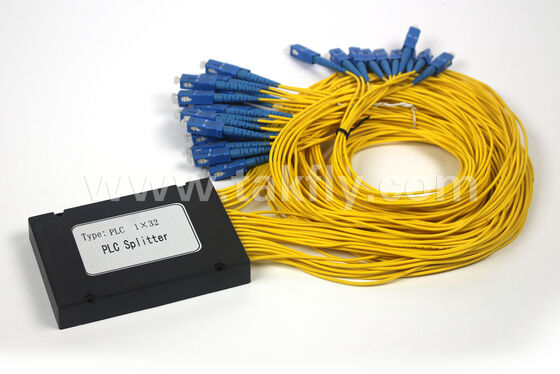

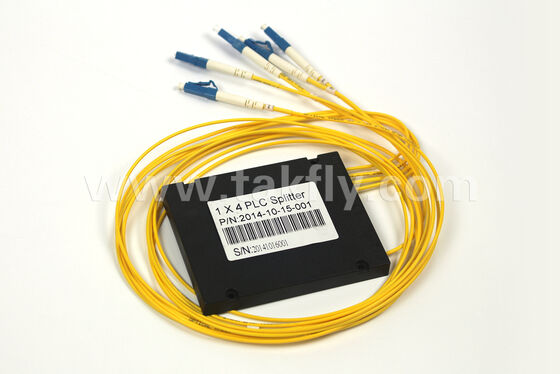

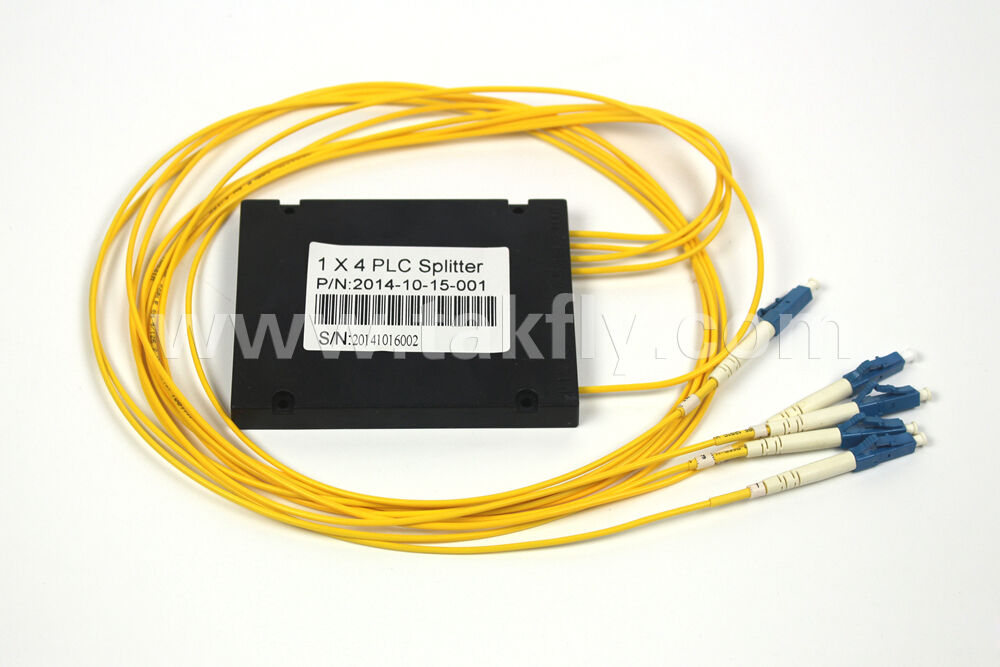

Bu PLC ayırıcı serisi, alanın sınırlı olduğu FTTH/FTTx dağıtım noktaları, optik çapraz bağlantı kabinleri ve abone terminal kutuları için tasarlanmış ABS plastik kutular veya metal kutular içine yerleştirilmiştir. Modüller, önceden sonlandırılmış konektörlerle veya bunlar olmadan tedarik edilebilir ve özel pigtail uzunluklarını ve fiber türlerini destekler.
Paket Çeşitleri ve Ebatları
Giriş/çıkış pigtailli modüller için tüm boyutlar milimetre (U × G × Y) cinsindendir (konektörler boyutlara dahil değildir).
1×N Serisi Boyutlar
| Paket Tipi | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Temel Metal Kutu | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Mini Modül Metal Kutu | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Modül Plastik Kutu (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N Serisi Boyutlar
| Paket Tipi | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Temel Metal Kutu | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Mini Modül Metal Kutu | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Modül Plastik Kutu (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Not:Boyutlar yalnızca modül gövdesi içindir; pigtail uzunlukları ve konektörler dahil değildir. ABS plastik kutular genellikle UL94 V-0 alev geciktirici sınıfına sahip beyaz veya siyahtır. Metal kutular pas önleyici kaplamalı çelikten yapılmıştır.
Teknik Parametreler
Karşılık gelen bölünme oranları için tüm paket tiplerine (ABS kutu veya metal kutu) uygulanabilen optik performans parametreleri.
| Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Çalışma Dalga Boyu (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Maks. Ekleme Kaybı (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maks. Tekdüzelik (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Geri Dönüş Kaybı (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Yönlülük (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Çalışma Sıcaklığı (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Depolama Sıcaklığı (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Notlar:Oda sıcaklığında ölçülen ekleme kaybı, tekdüzelik ve PDL değerleri; konektör kayıpları dahil değildir. SC/APC konnektör performansına bağlı olarak geri dönüş kaybı ≥55dB. Yönlülük, çalışma sıcaklığı ve depolama sıcaklığı IEC 61753-2 ve Telcordia GR-1209/1221 ile uyumludur.
Ürün Özellikleri
- PLC teknolojisi- Düzgün bölünme ve düşük ekleme kaybı sağlayan düzlemsel ışık dalgası devresine dayanır
- Çoklu paket seçenekleri- ABS plastik kutu (hafif, düşük maliyetli) veya metal kutu (daha yüksek mekanik mukavemet)
- Kompakt boyutlar- FDT, ODC ve abone terminal kutuları gibi alanı sınırlı muhafazalar için uygundur
- Geniş çalışma sıcaklığı- -40°C ile +85°C arası, hem iç hem de dış mekan uygulamaları için uygundur
- Standartlara uygunluk- IEC 61753-2, RoHS ve Telcordia GR-1209/1221'i karşılar
Özelleştirme Seçenekleri
Tüm ABS kutu ve metal kutu modülleri aşağıdaki özelleştirmeleri destekler (lütfen siparişte belirtin):
| Özelleştirilebilir Öğe | Mevcut Seçenekler |
|---|---|
| Giriş/çıkış pigtaillerindeki konnektör tipi | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC veya konnektör yok (çıplak fiber) |
| Pigtail uzunluğu | 0,5m, 1,0m, 1,5m, 2,0m veya gerektiği gibi |
| Elyaf türü | G.652D, G.657A1 (bükülmeye karşı duyarsız), G.657A2 |
| Giriş / çıkış fiber sayısı | Belirtilen bağlantı noktası etiketlemesiyle 1×N veya 2×N |
| ABS kutu rengi | Beyaz, siyah veya özel RAL kodu |
| Alev geciktirici derecelendirme | UL94 V-0 (ABS kutuları için standart) |
Tipik Uygulamalar
- FTTH/FTTx dağıtımı- Fiber dağıtım terminallerine, optik ağ terminali muhafazalarına veya duvara montaj kutularına monte edilir
- CATV ağları- HFC mimarilerinde yayın sinyallerinin bölünmesi
- Yerel alan ağları (LAN)- Kurumsal kampüsler için pasif optik LAN
- Veri merkezi ara bağlantısı- İzleme veya yedeklilik yolları için düşük kayıplı bölme
Sipariş Örneği
| Bölünme Oranı | Paket Tipi | Konektör (Giriş/Çıkış) | Pigtail Uzunluğu | Elyaf Tipi |
|---|---|---|---|---|
| 1×8 | ABS Plastik Kutu | SC/APC | 1,0 m | G.657A1 |
Sipariş kodu formatı (örnek):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Tam bir sipariş kodu tablosu için lütfen bizimle iletişime geçin.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Tam bir sipariş kodu tablosu için lütfen bizimle iletişime geçin.
