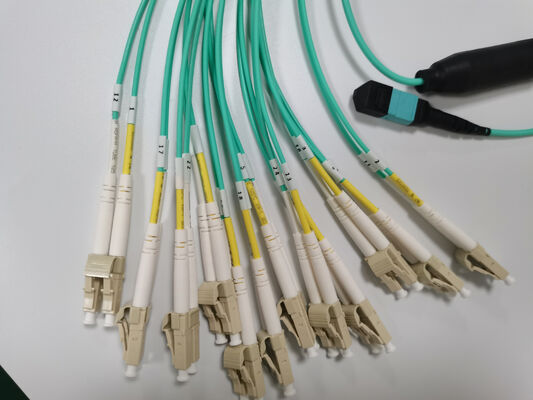

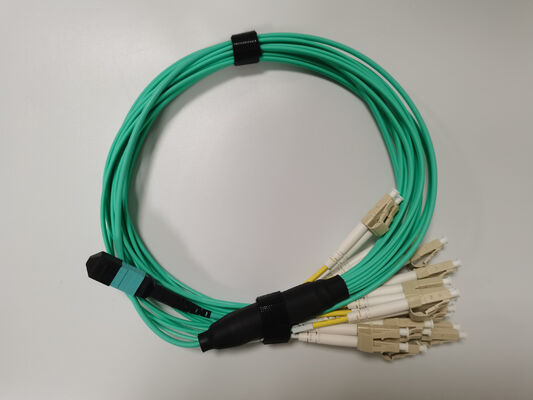

MPO MTP Yüksek yoğunluklu çoklu fiber patch kablosu 8/12/24 çekirdekler, düşük kayıp, 500 çiftleşme döngüsü, IEC ve TIA uyumlu
Ürün ayrıntıları:
| Menşe yeri: | Shenzhen, Çin |
| Marka adı: | Takfly/OEM |
| Sertifika: | CE, ISO, RoHS, GS |
| Model numarası: | MPO/MTP Bağlantı Kablosu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | US $9.88-US $19.88/ Pcs |
| Ambalaj bilgileri: | Pp çanta sonra kartonda |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,T/T,Western Union,Paypal |
| Yetenek temini: | 50000 adet / Ay |
|
Detay Bilgi |
|||
| Çekirdek: | Çok çekirdekli | Bağlayıcı A: | SC |
|---|---|---|---|
| Konektör B: | MPO/MTP | Fiber Modu: | 50/125um |
| Kablo çapı: | 0,9/2,0/3,0 | Lehçe Türü: | PC/APC |
| İade Kaybı: | MM/PC:20dB/SM/APC:60dB | Ekleme Kaybı: | 0,35dB Maks (0,15dB Tipik) |
| Dış kılıf malzemesi: | PVC/LSZH | Bükülme Yarıçapı Statik/Dinamik: | 10g/20g |
| Hs Kodu: | 854470000 | Cinsiyet: | Erkek/kadın |
| Vurgulamak: | MPO MTP yama kablosu 24 çekirdek,MPO MTP fiber kablosunun düşük kaybı,MPO MTP yama kablosu IEC uyumlu |
||
Ürün Açıklaması

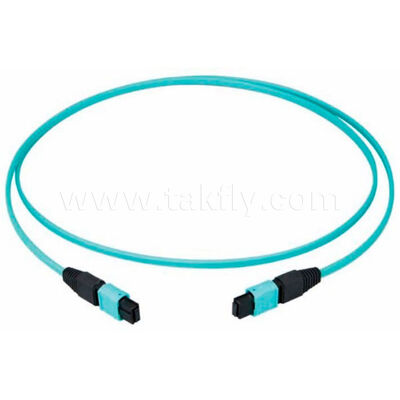

MPO MTP Yüksek yoğunluklu çoklu fiber patch kablosu
8/12/24 çekirdekler, düşük kayıp, 500 çiftleşme döngüsü, IEC ve TIA uyumlu
Ürün Genel Görünümü
MPO / MTP çoklu fiber konektör serisi, veri merkezlerinde, telekom merkez ofislerinde, CATV başlıklarında ve endüstriyel ortamlarda yüksek yoğunluklu optik bağlantılar için tasarlanmıştır.Yüksek hassasiyetli kılavuz iğneleri ile birleştirilen hassas kalıplı bir MT ferrule, tek bir arayüzde 24'e kadar liflerin kesin hizalamasını sağlarÇeşitli bağlantı bütçesi gereksinimlerini karşılamak için iki performans derecesi standart ve düşük kayıp mevcuttur.
Temel Özellikler
- Sabit çekirdek geometri için hassas kalıplı MT ferrule
- Tekrarlanan çiftleşmeden sonra güvenilir hizalama için yüksek hassaslıklı kılavuz iğneleri
- 4, 8, 12 veya 24 lifleri kompakt bir form faktöründe destekler
- Standart kaybı (≤0.35dB tip. / ≤0.70dB maksimum) ve düşük kaybı (≤0.20dB tip. / ≤0.35dB maksimum)
- Tek moda (G652, G655, G657) ve çok moda (OM1-OM5) liflerle uyumludur
- Çoklu kablo türleri: mini yuvarlak (≤4,5 mm OD) veya kurdele (≤3,0×5,0 mm)
- Ceket seçenekleri: PVC veya LSZH (az duman, halogensiz)
- Polarite yönetimi: Renk kodlaması ve etiketleme ile tip A, B, C
Geliştirilmiş Performans Özellikleri
Mekanik Dayanıklılık
- Çiftleşme döngüleri:≥ 500 (içeri ekleme kaybı değişimi ≤ 0,2dB)
- Çekim gücü:2,0 mm kablo için ≥50N (kabloya bağlantı)
- titreşim ve şok:Endüstriyel kullanım için GR-1435-CORE gereksinimlerini karşılar
Çevre Güvenliği
- Isı döngüsü:-10°C'den +65°C'ye kadar,% 93 RH, 5 döngü → IL değişimi ≤0.3dB
- Yüksek sıcaklıkta yaşlanma:85°C 168 saat boyunca → IL değişimi ≤0.3dB
- Düşük sıcaklıkta depolama:-40°C 24 saat boyunca → IL değişimi ≤0.2dB
Polarite Yönetimi Destek
- A tipi (düz):Anahtar pozisyonu fiber pozisyonuna paralel
- B tipi (geriye dönük):Anahtar ters, lif pozisyonu yansıtıldı
- C tipi (çifte):Çevre lif çiftleri değiştirildi
- Renkli botlar ve kolay tanımlama için kullanılabilir etiketler
Uyumluluk
Tüm standart MTP / MPO adaptörleri ve ekipman portları (QSFP-DD, OSFP, SFP-DD, vb.) ile tamamen uyumludur. Erkek (pin) ve dişi (pinsiz) sürümler mevcuttur.
Teknik özellikler
| Parametreler | LC, SC, ST, FC (tek fiber) | MPO/MTP (Çeşitli Fiber) |
|---|---|---|
| Son yüz tipi | UPC / APC | PC / APC |
| Elyaf türü | SM (G652, G655, G657); MM (OM1-OM5) | Aynı şey. |
| Çekirdek sayısı | 8, 12, 24 | Aynı şey. |
| Kablo çapı | 0.9 / 2.0 / 3.0 mm | Mini yuvarlak: ≤4,5 mm Kurdele: ≤3.0×5.0 mm |
| Ekleme kaybı (standart sınıf) | ≤0.3 dB (tek fiber) | Tip: ≤0,35 dB / Maks ≤0,70 dB |
| Ekleme kaybı (düşük kaybı derecesi) | - Hayır. | Tip: ≤0,20 dB / Maks ≤0,35 dB |
| Geri dönüş kaybı (min.) | UPC SM: 40 dB; APC SM: 60 dB; UPC MM: 25 dB | SM APC: 60 dB; MM PC: 20 dB |
| Deneme dalga uzunluğu | SM: 1310/1550 nm; MM: 850/1300 nm | Aynı şey. |
| Tekrarlanabilirlik | ≤0,1 dB | Aynı şey. |
| Dayanıklılık | ≤0,2 dB | Aynı şey. |
| Değişkenlik | ≤0,2 dB | Aynı şey. |
| Çalışma sıcaklığı | -20°C ~ +70°C | Aynı şey. |
| Depolama sıcaklığı | -40°C ~ +80°C | Aynı şey. |
| Dış kabuk malzemesi | PVC / LSZH | Aynı şey. |
| Bükme yarıçapı (statik/dinamik) | 10D / 20D | Aynı şey. |
| Uzunluk | Özel | Özel |
| Çiftleşme döngüleri | - Hayır. | ≥ 500 (ΔIL ≤0.2dB) |
| Çekim dayanıklılığı (2.0mm kablo) | - Hayır. | ≥50N |
| Nemli ısı testi | - Hayır. | ΔIL ≤0.3dB 5 döngüden sonra |
| Yüksek sıcaklıkta yaşlanma | - Hayır. | ΔIL ≤0.3dB 168h @85°C'den sonra |
Uygulama Senaryoları
Veri Merkezi - 40G / 100G / 400G Bağlantıları
Örnek:QSFP-40G-SR4'ü yama alanına bağlayan 12 fiber düşük kayıplı MPO yama kablosu.
Fayda:Dört çift çift LC'yi değiştiriyor, kablo tepsisinin %75'ini tasarrufu sağlıyor.
Fayda:Dört çift çift LC'yi değiştiriyor, kablo tepsisinin %75'ini tasarrufu sağlıyor.
Telekom Merkez Ofisi - Omurga Geliştirme
Örnek:ODF alt raflarını MPO-LC çıkış modülleriyle bağlayan 24 fiber MPO bant kablosu.
Fayda:Hızlı dağıtım, 400G tutarlı optik için hazır.
Fayda:Hızlı dağıtım, 400G tutarlı optik için hazır.
Endüstriyel - Güçlü Bağlantı
Örnek:Titreme dayanıklı MPO atlayıcısı, çalışma sıcaklığı -40°C'den +85°C'ye kadar, şok ve titreşim testi geçmiştir.
Fayda:Zorlu ortamlar için tuz püskürtüme ve küf direnci.
Fayda:Zorlu ortamlar için tuz püskürtüme ve küf direnci.
CATV başlığı - Çok kanallı video dağıtımı
Örnek:1x12 MPO bölücü 12 optik alıcı besliyor.
Fayda:Yüksek yoğunluk, kablo karışıklığını azaltır.
Fayda:Yüksek yoğunluk, kablo karışıklığını azaltır.
Rekabetçi Avantajlar
| Karşılaştırma | Standart MPO | Bu MPO/MTP Serisi |
|---|---|---|
| Tipik yerleştirme kaybı | 0.5 dB | 0.35 dB (std) / 0.20 dB (düşük kayıp) |
| Çiftleşme döngüleri | 200 | ≥ 500 |
| Maksimum çalışma sıcaklığı | 70°C | 85°C (kısa süreli), 70°C (uzun süreli) |
| Kutupluk yönetimi | İsteğe bağlı | Renk kodlamasıyla tam Tip A/B/C |
| Çevre testi verileri | Belirtilmemiş | Nemli ısı, termal döngü, titreşim raporları |
| Özel uzunluklar | Sınırlı | 0,5 metre ile 200 metre arasında herhangi bir uzunluk |
Sipariş ve özelleştirme
| Özellik Seçeneği | Seçenekler |
|---|---|
| Çekirdek sayısı | 8, 12, 24 |
| Kayıp derecesi | Standart / Düşük kayıp |
| Kablo tipi | Mini yuvarlak / Şerit |
| Dış kabuk | PVC / LSZH |
| Son yüzü | PC / APC |
| Kutupluk | A / B / C tipi |
| Bağlayıcı cinsiyeti | Erkek (çubuklu) / Dişi (çubuksuz) |
| Uzunluk | 0.5 m ~ 200 m |

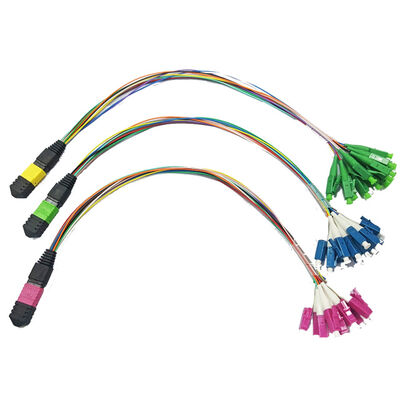

| Kaçış Fanout | MPO'dan LC/SC'ye çıkış kabloları mevcut |
Sipariş kod örneği:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALEKalite güvencesi ve sertifikalar
- % 100 IL & RL testi- Her yama kablosu bir test raporuyla birlikte gelir.
- 3 boyutlu interferometre denetimi- IEC standartlarına göre eğrilik yarıçapı, lif yüksekliği, ofset
- RoHS ve REACH uyumlu
- UL listesi(LSZH malzemeleri için)
Ürün Özetleri
Bu MPO/MTP çoklu lif yama kablosu serisi standart ve düşük kayıp sınıfları, geliştirilmiş mekanik dayanıklılık (≥500 çiftleşme döngüsü), kanıtlanmış çevresel istikrar (lemlemli ısı, yüksek sıcaklıkta yaşlanma),ve tam polarite yönetimi (tip A/B/C)Veri merkezleri, telekom, CATV ve endüstriyel uygulamalarda yüksek yoğunluklu, yüksek güvenilirlikli fiber bağlantıları için idealdir.ve özel yapılandırmalar mevcuttur.
Sıkça Sorulan Sorular
S: Üretici misiniz?
C: Evet, biz 2000 yılında kurulan Shenzhen, Çin'de bir üreticisi, FTTH çözümü ve veri merkezi toplam çözüm sağlayıcısıyız.
S: MOQ'unuz nedir?
A: MOQ 1 adet olabilir, ama fiyat rekabetçi değildir. Daha fazla miktar, fiyat daha rekabetçi olacaktır.
S: FOB fiyatını söyleyebilir misiniz?
A: Evet. Hava yoluyla teslimat yapabiliriz, DHL, TNT, UPC, FEDEX, vb. Büyük miktar için deniz yoluyla teslim edeceğiz. Size nakliye ve teslimat süresi ile birlikte fiyatı söyleyebiliriz,Bize miktar ile ilgili detaylı gereksinimleri bildirdikten sonraDaha fazla çözüm için, bizimle iletişime geçmekten çekinmeyin.
S: Kaliten nasıl?
A: Üretimimiz IEC, Avrupa standardına göre. CE, ISO, RoHS, CPR ve ANATEL sertifikalı. Tüm ürünler teslimattan önce% 100 test.
S: İletişim süreniz nedir?
A: miktar ve ürünlere bağlıdır. fiber optik yama kablosu için, liderlik süresi 2-3 iş günü olabilir 5000 pcs içinde. Biz stokta düzenli ürünleri tutmak. Ayrıca,Acil siparişlerle ilgilenebiliriz..
S: Garanti nedir?
A: Farklı ürüne bağlıdır, teslimattan bu yana yama kablosu için 1 yıllık garantiye sahibiz, ancak sadece yapay olmayan hasar için sorumluyuz. Yapay hasar için, sizin için ücretsiz olarak onarabiliriz,Kargo sizin tarafınızdan ödenir..
S: Paketiniz nedir?
A: Uluslararası ihracat standardı paketi. Eğer ambalaj üzerinde logo basmak gerekiyorsa, lütfen biz alıntı önce bize bildirin.
S: OEM / ODM sunabilir misiniz?
A: Evet, yapabiliriz. Tüm ürünler OEM / ODM'yi kabul eder. Gizlilik Sözleşmesini imzalayabiliriz.
S: Örnek alabilir miyim?
A: Hangi ürünlere bağlıdır, Ücretsiz numune 10 ABD doları altında sağlanır. Nakliye teslimat öncesi alıcı tarafından ödenir.
S: Nasıl sipariş verebilirim?
A:
- Bize ürün adı, özellik ve miktarıyla posta veya soruşturma gönderin. FOB, CIF, CFR fiyatına ihtiyacınız varsa alım adresinizi verin.
- Ödeme süremizle birlikte teklifimizi sunacağız.
- Teklif onaylandıktan sonra banka hesabımızla bir dedektif göndereceğiz.
- Üretim ödeme aldıktan sonra düzenlenecek.
- Teslim etmeden önce alıcıyı onaylayın.
- İzleme numarası teslimattan sonra verilecektir.
S: Ödeme süreniz nedir?
A: T / T, Western Union, Paypal, bir kerede. Büyük miktarlar için, %50 avans, teslimat öncesi ödenen %50 bakiye olabilir.
