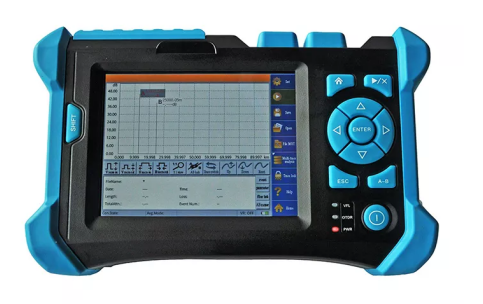

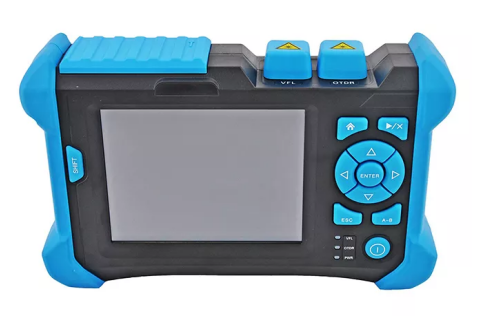

Optik Zaman Alanı Reflektometre | OTDR Test Cihazı Ekipmanları | Güçlü performans ve Daha kolay kullanım ve Verimli çalışma
Ürün ayrıntıları:
| Menşe yeri: | Çin, Shenzhen |
| Marka adı: | DF/OEM/Nuetral |
| Sertifika: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Model numarası: | Optik Zaman Alanı Yansıtıcı |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Pazarlık edilebilir |
|---|---|
| Fiyat: | negotiable denpend on QTY |
| Ambalaj bilgileri: | Blister kutu + Karton |
| Teslim süresi: | 5-9 iş günü adete bağlıdır |
| Ödeme koşulları: | Western Union, T/T, /PayPal |
| Yetenek temini: | 1000 adet/gün |
|
Detay Bilgi |
|||
| Ürün Adı: | Optik Zaman Alanı Reflektometre | OTDR Test Cihazı Ekipmanları | Güçlü performans ve Daha kolay kull | Dalgaboyu: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Optik arayüz: | FC/UPC (PC ve APC seçilebilir) | Veri Arayüzü: | USB arayüzü, SD kart arayüzü |
| İletişim portu: | USB | Maksimum test mesafesi: | 3KM |
| Çalışma Sıcaklığı(°C): | -10~+50°C | Boyut (Y x G x D): | 150x235x66 mm |
| Ağırlık: | 1.5kg | Elyaf Markası: | Corning, YOFC, OFS, Draka |
| Vurgulamak: | OTDR test cihazı garanti ile,Optik Zaman Alanı Reflektometre fiber optik için,OTDR tester güçlü performans |
||
Ürün Açıklaması
Optik Zaman Etki Alanı Reflektometresi (OTDR), optik fiberleri karakterize etmek ve test etmek için kullanılan, hataları tanımlamaya, kayıpları ölçmeye ve fiber optik ağların bütünlüğünü sağlamaya yardımcı olan önemli bir araçtır.
Optik Zaman Alanı Reflektometreye Genel Bakış
FTTx, Metropolitan Alan Ağları, Omurga Ağları ve diğer optik ağ uygulamalarına yönelik ölçüm gereksinimlerini karşılamak üzere tasarlanmıştır.

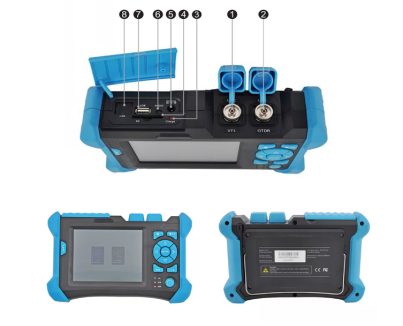

Optik Zaman Alanı Reflektometre Uygulamaları
- Optik arayüz 1/VFL
- Optik arayüz 2/OTDR
- Şarj göstergesi
- SD kart arayüzü
- Güç adaptörü arayüzü
- Kulaklık arayüzü
- USB arayüzü
- Ethernet arayüzü
Optik Zaman Alanı Reflektometre Özellikleri
- Kolay kullanım için kısayol tuşlarına sahip geniş dokunmatik ekran
- Daha uzun çalışma saatlerine sahip büyük kapasiteli polimer lityum pil
- Basit kullanım ve güçlü işlevsellik ile akıllı test
- Kapsamlı izleme depolama kapasitesine sahip Hafıza Kartı + SD kart ortamı
- FTTx test gereksinimlerini karşılayabilecek kapasitede
- Çoklu dalga boyu seçenekleri mevcut
- Toz ve darbeye dayanıklı korumalı sağlam gövde tasarımı
Teknik Özellikler
| Dalga boyu (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Dinamik aralık(dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Darbe genişliği (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Olay kör bölgesi(m) | 10 | ≤1,8 | ||
| Zayıflatma kör bölgesi (m) | 20 | ≤10 | ||
| Görüntülemek | 5,6" LCD dokunmatik ekran | |||
| Doğrusallık (dB/dB) | ±0,05 | |||
| Kayıp eşiği (dB) | 0,05 | |||
| Kayıp çözünürlük oranı (dB) | 0,01 | |||
| Örnekleme çözünürlük oranı(m) | 0,125 ila 8 | |||
| Örnekleme noktası | 32 bin | |||
| Mesafe belirsizliği (m) | ±(1 m + 5 x 10 x mesafe + örnekleme aralığı) | |||
| Mesafe kapsamı (km) | 0,3 ila 180 | |||
| Tipik gerçek zamanlı yenileme süreleri | 0,2 | |||
| İzlemenin hafıza kapasitesi | SD Kart (4G), > 10000 adet | |||
| Ölçüm süresi | Kullanıcı tarafından tanımlanan; 5 saniye, 10 saniye, 15 saniye, 30 saniye, 1 dakika, 2 dakika ve 3 dakika seçilebilir | |||
Genel Özellikler
| Boyut (Y x G x D) | 150x235x66 mm |
|---|---|
| Ağırlık | 1.5kg |
| Sıcaklık | Çalışma sıcaklığı -10°C ila 50°C Bellek sıcaklığı -40°C ila 70°C |
| Bağıl nem | %0 ila %95 (yoğuşmasız) |
| Güç kaynağı | Lityum pil; devam eden çalışma süresi ≥ 8 saat |
Arayüz Kategorisi
| Optik arayüz | FC/UPC (PC ve APC seçilebilir) |
|---|---|
| Veri arayüzü | USB arayüzü, SD kart arayüzü |
Görünür Arıza Yönelimi VFL
| Dalgaboyu | 650nm |
|---|---|
| Çıkış gücü (dBm) | ≥ -3 |
| Maksimum test mesafesi | 3KM |
OTDR Metre Özellikleri
- Otomatik Ölçüm Modu: Otomatik parametre ayarı, iz verilerinin kaydedilmesi ve analizi
- Çoklu Dalga Boyu Ölçüm Modu: Farklı dalga boyları altında fiber zayıflamasının analizi
- İz Sabitleme İşlevi: Çok çekirdekli fiber kurulumu için izlerin aynı ekranda karşılaştırılması
- Çoklu Dalgaboyu Analiz Fonksiyonu: İzleme dosyalarının karşılaştırılması ve analizi
- Ayırıcı ve fiber ucu tanımlamayla FTTx çevrimiçi testi
- 8 saatten fazla bekleme süresine sahip büyük kapasiteli lityum iyon şarj edilebilir pil
- 10.000'den fazla iz için depolama alanına sahip Bellcore dosya formatı (.sor)
- Ekipman koruması için İletişim Işığı Algılama
- Enstrümantasyon durumunun izlenmesi için Bağlantı Durumu Tespiti
- Gerçek zamanlı ve ortalama ölçüm modları arasında esnek geçiş
OTDR Traces Manager PC Yazılımı
- Toplu değişiklik ve toplu yazdırma yetenekleri
- Özelleştirilebilir test raporu oluşturma
- Çoklu yazdırma modları: tek sayfalı tek iz, toplu, çoklu iz, çoklu dalga biçimi
- Kişiselleştirilmiş yazdırma seçenekleri ve sayfa düzeni
- Parametre değişim analizi için dalga biçimi farkı karşılaştırması
Optik Zaman Alanı Reflektometresi
Neden TAKFLY'yi Seçmelisiniz?
- Fiber optik ürünlerde 26 yılı aşkın üretim tecrübesi
- 3 yıldan fazla deneyime sahip 450'den fazla montaj işçisi
- Yeniliğe adanmış 10'dan fazla Ar-Ge Mühendisi
- 16 Almanya ithal Enjeksiyon Makinesi ve 16 Üretim Hattı
- OTDR, 3D, VFL, IL&RL test cihazları dahil 30'dan fazla test makinesi
- OEM markalaması kabul edildi
- Küresel sergi katılımı: OFC, ECOC, CommunicAsia ve daha fazlası
Kalite Kontrol
- Üretim öncesi hammadde giriş denetimi
- Her bireysel işlemden sonra tam denetim
- Kapsamlı yarım kalmış üretim kontrolleri
- Ambalajlamadan önce bitmiş ürün incelemesini tamamlayın
- Kaliteyi sağlamak için nakliye öncesi anlık kontroller
Teslimat Bilgileri
Örnekler:1-3 iş günü
Seri Üretim Siparişi:3-7 iş günü
Ambalajlama:Talep üzerine Plastik Poşet, Karton ve Palet mevcuttur
