PON Optik Güç Ölçer | GPON/EPON ve XGPON/XGSPON Ağları için
Ürün ayrıntıları:
| Menşe yeri: | Çin, Shenzhen |
| Marka adı: | DF/OEM/Nuetral |
| Sertifika: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Model numarası: | PON Optik Güç Ölçer |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Pazarlık edilebilir |
|---|---|
| Fiyat: | negotiable denpend on QTY |
| Ambalaj bilgileri: | Blister kutu + Karton |
| Teslim süresi: | 5-9 iş günü adete bağlıdır |
| Ödeme koşulları: | Western Union, T/T, Moneygram/PayPal |
| Yetenek temini: | 1000 adet/gün |
|
Detay Bilgi |
|||
| Ürün Adı: | PON Optik Güç Ölçer | GPON/EPON ve XGPON/XGSPON Ağları için | Geçiş Bölgesi(nm): | 1470nm~1505nm |
|---|---|---|---|
| Malzeme: | -40dBm~+10dBm | İzolasyon@1490/1550(dB): | >40dB |
| Konektör TipiOptik Konektör: | FC/SC/ST Değiştirilebilir/2,5 evrensel adaptör | Elyaf türü: | SM 9/125um |
| Çalışma Sıcaklığı(°C): | -10°C~60°C | Ağırlık: | 425 gr |
| Elyaf Markası: | Corning, YOFC, OFS, Draka | ||
| Vurgulamak: | GPON ağları için PON optik güç ölçerleri,Garanti ile EPON optik güç ölçer,XGSPON ağ fiber optik aracı |
||
Ürün Açıklaması

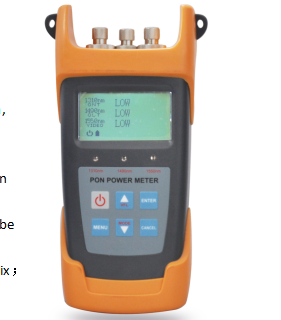

GPON/EPON ve XGPON/XGSPON Ağları için PON Optik Güç Ölçer
10G XGS PON optik güç ölçer, GPON/EPON ve XGPON/XGSPON ağlarındaki yukarı bağlantı ve aşağı bağlantı sinyallerinin güç değerlerini ölçebilir ve ayrıca 1490/1550/1577 nm'de aşağı bağlantı sinyal gücünün dalga boyunu ölçebilir.
Ürüne Genel Bakış
FTTx uygulamaları ve bakımı için tasarlanan bu güç ölçer, ses, veri ve video sinyallerini aynı anda test eder ve tahmin eder. PON projelerinin inşası ve bakımı için önemli bir araçtır.
Uygulamalar
- OTDR başlatma/alma kablosu olarak kullanın
- OTDR ile bağlantı kaybını test edin
- Yakın/uzak uç konnektörlerin ekleme kaybını ve yansımasını ölçün
- Fiber başlangıcında ilk yansıma için darbe bastırıcı
Temel Özellikler
- BPON/EPON/GPON'da ses, veri ve video sinyallerinin eş zamanlı ölçümü ve görüntülenmesi
- Üç dalga boyunun tümü için eşzamanlı ölçüm (1490nm, 1550nm, 1310nm)
- 1310nm yukarı akışta patlama modu ölçümü
- Eşik ayarı, veri aktarımı ve dalga boyu kalibrasyonu için PC yazılımı bağlantısı
- PC'ye veri aktarımı için USB iletişim portu
- 1000 ölçüm öğesini cihazda veya bilgisayarda saklar
- Tek portlu optik güç ölçer ve VFL (3213A modeli)
- İsteğe bağlı Çince/İngilizce ekran
- Durum LED'leri ile 10 farklı eşik seti (Geçti, Uyarı, Başarısız)
- 10 dakikalık otomatik kapanma işlevi (etkinleştirilebilir/devre dışı bırakılabilir)
- Yüksek hassasiyete sahip ergonomik tuş tasarımı
- Kompakt, hafif tasarım
- Farklı işlevler için birden fazla model mevcuttur
Teknik Özellikler
PON Modülü
| Parametre | Şartname |
|---|---|
| 1310 Giriş Ölçümü | |
| Geçiş Bölgesi (nm) | 1260nm~1360nm |
| Ölçüm Aralığı (dBm) | -40dBm~+10dBm |
| Çıkış Gücü (maks) | 15dBm |
| İzolasyon @1490/1550 (dB) | >40dB |
| Seri Çekim Modu Ölçüm Hatası | <±0,5dB |
| 1490 Aşağı Akış Ölçümü | |
| Geçiş Bölgesi (nm) | 1470nm~1505nm |
| Ölçüm Aralığı (dBm) | -40dBm~+10dBm |
| Çıkış Gücü (maks) | 15dBm |
| İzolasyon @1310/1550 (dB) | >40dB |
| 1550 Aşağı Akış Ölçümü | |
| Geçiş Bölgesi (nm) | 1535nm~1570nm |
| Ölçüm Aralığı (dBm) | -40dBm~+10dBm |
| Çıkış Gücü (maks) | 25dBm |
| İzolasyon @1310/1490nm | >40dB |
| Ölçüm Doğruluğu | |
| Kondoğal Belirsizlik (dB) | ±0,5dB |
| Doğrusallık (dB) | ±0,1dB |
| Ekleme Kaybından Geçme (dB) | <1,5dB |
| Genel bilgi | |
| Dedektör Tipi | InGaAs |
| Optik Konektör | FC/SC/ST Değiştirilebilir/2,5 evrensel adaptör |
| Elyaf Tipi | SM 9/125um |
| Ölçü Birimi | dB/dBm/xW |
| Çözünürlük (dB) | 0,01dB |
| Çalışma Gerilimi (V) | DC 3.3V~5.5V |
| Güç Kaynağı | 3 adet 1.5V pil |
| Sürekli Çalışma Süresi (saat) | PON:90sa OPM:100sa VFL:50sa |
| Çalışma Sıcaklığı (°C) | -10°C~60°C |
| Depolama Sıcaklığı (°C) | -25°C~70°C |
| Ağırlık (kg) | 425g |
Not: Pilin çalışma süresi, arka ışığı açmayan cihaz içindir, eğer arka ışık açılırsa çalışma süresi kısalır.
Normal Optik Güç Ölçer Modülü
| Parametre | Şartname |
|---|---|
| Ölçüm Doğruluğu | |
| Kondoğal Belirsizlik (dB) | ±0,5dB |
| Doğrusallık (dB) | ±0,1dB |
| Ölçüm Aralığı (dBm) | -70dBm~+6dBm |
| Genel bilgi | |
| Ölçü Birimi | dB/dBm |
| Çözünürlük (dB) | 0,01dB |
| Kalibrasyon Dalga Boyu (nm) | 1310/1490/1550/1625 |
| Dedektör Tipi | InGaAs |
| Optik Konektör | FC/SC/ST Değiştirilebilir/2,5 evrensel adaptör |
VFL Modülü
| Parametre | Şartname |
|---|---|
| Çıkış Gücü | >0,5mW |
| Dalgaboyu | 650nm |
| Optik Konektör | FC/SC/ST Değiştirilebilir/2,5 evrensel adaptör |
| Elyaf Tipi | SM/AA |
Standart Paket
| Öğe | Tanım | Miktar |
|---|---|---|
| 1 | PON Test Cihazı | 1 adet |
| 2 | Kullanım Kılavuzu | 1 adet |
| 3 | USB Kablosu | 1 adet |
| 4 | Yazılım CD'si | 1 adet |
| 5 | 1.5V AA Pil | 3 adet |
Neden TAKFLY'yi Seçmelisiniz?
- Fiber optik ürünlerde 26 yılı aşkın üretim tecrübesi
- 3 yıldan fazla deneyime sahip 450'den fazla montaj işçisi
- Yeniliğe adanmış 10'dan fazla Ar-Ge Mühendisi
- 16 Almanya ithal Enjeksiyon Makinesi ve 16 Üretim Hattı
- OTDR, 3D, VFL, IL&RL test cihazları dahil 30'dan fazla test makinesi
- OEM markalaması kabul edildi
- Küresel sergi katılımı: OFC, ECOC, CommunicAsia ve daha fazlası
Kalite Kontrol
- Üretim öncesi hammadde giriş denetimi
- Her bireysel işlemden sonra tam denetim
- Kapsamlı yarım kalmış üretim kontrolleri
- Ambalajlamadan önce bitmiş ürün incelemesini tamamlayın
- Kaliteyi sağlamak için nakliye öncesi anlık kontroller
Teslimat Bilgileri
Örnekler:1-3 iş günü
Seri Üretim Siparişi:3-7 iş günü
Ambalajlama:Talep üzerine Plastik Poşet, Karton ve Palet mevcuttur
Sıkça Sorulan Sorular
S1: Kataloğunuzu ve fiyat listenizi nasıl alabilirim?
A1: Katalog ve fiyatlandırma için lütfen web sitemiz aracılığıyla e-postanızı veya iletişim bilgilerinizi sağlayın.
S2: Fiyatları müzakere edebilir miyim?
C2: Evet, birden fazla konteyner dolusu karışık mallar için indirimleri değerlendiriyoruz.
S3: Nakliye ücretleri ne kadar olacak?
A3: Nakliye ücretleri, gönderi boyutuna ve yöntemine bağlıdır. Talep üzerine fiyat teklifi veriyoruz.
S4: Sizi ziyaret edebilir miyim?
A4: Evet, fabrikamız Shenzhen, Çin'de. Randevu almak için lütfen bizimle iletişime geçin.
S5: Malları aldığımızda kalite sorunu varsa ne olur?
A5: Kalite sorunları ortaya çıkarsa, referansımız için fotoğraflar sağlayın. Kalite Kontrol departmanımız gelecekteki kalite iyileştirmelerini uygularken araştırma yapacak ve çözümler sunacaktır.
S6: Paketleme şartlarınız nedir?
A6: Standart ambalaj, kabarcıklı kutu ve kartonları içerir. Müşteri gereksinimlerine göre özelleştirilmiş ambalaj mevcuttur.
S7: Ödeme koşullarınız nedir?
A7: T/T %30 depozito, teslimattan önce %70 bakiye. Son ödemeden önce ürün ve paket fotoğraflarını sağlıyoruz.
S8: Teslimat şartlarınız nedir?
A8: EXW, FOB, CFR, CIF, DDU mevcuttur.
S9: Teslim süreniz nasıl?
A9: Genellikle peşin ödeme aldıktan sonra 5-7 iş günü. Belirli zamanlama, öğelere ve sipariş miktarına bağlıdır.
S10: Numunelere göre üretim yapabilir misiniz?
A10: Evet, numunelerinize veya teknik çizimlerinize göre üretebiliriz.
Ürünlerimizle ilgileniyorsanız veya herhangi bir sorunuz varsa, istediğiniz zaman bizimle iletişime geçmekten çekinmeyin!
