Yeni Tasarım Yüksek Yoğunluklu MPO Bağlantı Paneli ve Raf Montajı | MPO Kablo Düzenekleri | Fiber Ağ Çözümü İçin
Ürün ayrıntıları:
| Menşe yeri: | Çin, Shenzhen |
| Marka adı: | DF/OEM/Nuetral |
| Sertifika: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Model numarası: | Yeni Tasarım Yüksek Yoğunluklu MPO Bağlantı Paneli ve Raf Montajı | MPO Kablo Düzenekleri | Fiber Ağ |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Pazarlık edilebilir |
|---|---|
| Fiyat: | negotiable denpend on QTY |
| Ambalaj bilgileri: | Blister kutu + Karton |
| Teslim süresi: | 5-9 iş günü adete bağlıdır |
| Ödeme koşulları: | Western Union, T/T, Moneygram/PayPal |
| Yetenek temini: | 1000 adet/gün |
|
Detay Bilgi |
|||
| Ürün adı: | Yeni Tasarım Yüksek Yoğunluklu MPO Bağlantı Paneli ve Raf Montajı | MPO Kablo Düzenekleri | Fiber Ağ | Uç yüz tipi: | UPC ve APC; PC ve APC |
|---|---|---|---|
| Elyaf türü: | SM（G652、G655、G657）；MM（OM1-OM5） | Kablo çapı: | 2.0、3.0 veya özelleştirilmiş (Tek yönlü/çift yönlü) |
| Ekleme Kaybı: | ≤ 0,3 dB | İade Kaybı: | UPC SM≥50dB 、APC SM≥ 60 dB、 PC MM ≥ 35 dB |
| Tekrarlanabilirlik: | ≤ 0.1 | Dalgaboyu: | SM:1310/1550 MM:850/1300 |
| Çalışma Sıcaklığı: | -20°C~70°C | Depolama Sıcaklığı: | -40 ℃ ~ 80 ℃ |
| Dış kılıf malzemesi: | PVC、LSZH | Bükülme yarıçapı (Statik/Dinamik): | 10g/20g |
| Uzunluk: | Özelleştirilmiş | Elyaf Markası: | Corning, YOFC, OFS, Draka |
| Vurgulamak: | Yüksek yoğunluklu MPO yama paneli,raf montajlı MPO kablo kümeleri,Fiber ağı MPO çözümü |
||
Ürün Açıklaması
Yüksek Yoğunluklu MPO Patch Panel ve Raf Montajı
Büyük veri merkezi uygulamaları, MDF kurulumları, IDF kablolama alanları, optik fiber omurga bağlantıları, fiber dağıtım ünitesi yönetimi ve diğer yüksek yoğunluklu entegre fiber ortamları için tasarlanmış yeni tasarlanmış 1U-19 inç MPO/MTP yüksek yoğunluklu rafa monte fiber patch panel.

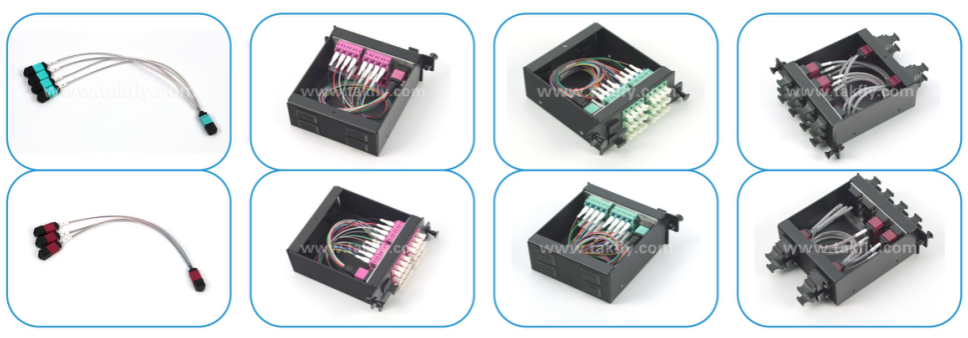

Bu 1U 19 inç MPO/MTP patch panel, MPO arayüzü için maksimum 1152 çekirdek veya LC arayüzü için 96 çekirdek kapasiteli 4 önceden bağlanmış kaset modülünü barındırır. Her bağımsız önceden sonlandırılmış modül kutusu, tam patch panel montajını tamamlamak için optik fiber dağıtım çerçevesine yerleştirilir.
Uygulamalar
- Binalar arası optik fiber iletişim yoğun kablolama sistemleri
- LAN kablolaması için optik aktif ekipmanlarda optik bağlantı ara bağlantısı
- Telekomünikasyon baz istasyonları
- Endüstriyel alanlardaki veri merkezi odaları
- Ticari binalardaki veri merkezi odaları
- CATV sistemleri
- LAN ağları
- WAN ağları
- FTTX dağıtımları
Ana Özellikler
- Kaset modülü merkezi yönetimi için 19 inç rafa monte kabinetlere monte edilir
- 1152 fiber (MPO) veya 96 fiber (LC) kapasiteli 1U yüksek yoğunluklu tasarım
- Ön veya arka panelde giriş portu, ön panelde çıkış portu mevcuttur
- Hassas PIN ve adaptör konumlandırması ile erkek veya dişi MPO/MTP konektörleri mevcuttur
- Takmalı kilitli yapı ve net hat dizisi tanımlaması ile modüler tasarım
- Elektrostatik kaplamalı yüzeye sahip yüksek kaliteli alüminyum alaşımlı malzeme
- Kompakt, hafif, darbeye dayanıklı, alev geciktirici ve korozyona dayanıklı yapı
Yapılandırma Şemaları
Model A1 Yapılandırması
| LGX Kaset Kapasitesi | LGX | Toplam Kapasite | Konnektör Tipi | Boyut | Uygulama |
|---|---|---|---|---|---|
| R: 72F MPO×4 adet T: 24F MPO×12 adet =288F |
4 | 1152F | MPO×16×4 | 1U | 1 A1 LGX Kaset, 12 C3 LGX Kaset ile bağlanır |
Model A2 Yapılandırması
| LGX Kaset Kapasitesi | LGX | Toplam Kapasite | Konnektör Tipi | Boyut | Uygulama |
|---|---|---|---|---|---|
| R: 72F MPO×4 adet T: 48F MPO×6 adet=288F |
4 | 1152F | MPO×10×4 | 1U | 1 A2 LGX Kaset, 3 C1 LGX Kaset ile bağlanır |
Model B1 Yapılandırması
| LGX Kaset Kapasitesi | LGX | Toplam Kapasite | Konnektör Tipi | Boyut | Uygulama |
|---|---|---|---|---|---|
| R: 72F MPO×1 adet T: 16F MPO×3 adet + 24F MPO×1 adet=72F |
4 | 288F | MPO×5×4 | 1U | 400G iletim cihazları ve C3 LGX Kasetleri ile bağlanır |
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Fiber Tipi | SM (G652, G655, G657); MM (OM1-OM5) |
| Konnektör | Erkek/Dişi MPO/MTP, LC |
| Kablo Çapı | Mini Yuvarlak: Maks. 4,5 mm; Şerit: Maks. 3,0×5,0 mm; 0,9/0,6 |
| Ekleme Kaybı | Standart: ≤0,35/0,7dB; Düşük Kayıp: ≤0,2/0,35dB; LC: ≤0,3dB |
| Geri Dönüş Kaybı | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| Test Dalgaboyu | SM: 1310/1550nm; MM: 850/1300nm |
| Boyutlar | Modül Kutusu: 93×100×39mm; Makine Kasası: 482×200×44,2mm |
| Malzeme | Alüminyum |
Paketleme Bilgileri
| Ağırlık | İç Kutu Boyutu | Dış Kutu Boyutları | Karton Başına Ağırlık |
|---|---|---|---|
| 1,5 kg | 500×280×80mm | 510×300×420mm | 11 kg |
Neden TAKFLY'ı Seçmelisiniz?
Profesyonel Üretim
- Fiber optik ürünlerde 26+ yıl üretim deneyimi
- 3+ yıl deneyime sahip 450'den fazla montaj işçisi
- 10'dan fazla Ar-Ge Mühendisi
- 16 Almanya ithalatı enjeksiyon makinesi ve üretim hattı
- OTDR, 3D, VFL, IL&RL test cihazları dahil 30'dan fazla test makinesi
- OEM markalama mevcuttur
- Küresel fuar katılımı
Kalite Kontrol
- Hammadde gelen muayenesi
- Her üretim sürecinden sonra tam muayene
- Yarı üretim kalite kontrolleri
- Paketlemeden önce bitmiş ürün muayenesi
- Sevkiyat öncesi nokta kontrolleri
Teslimat
- Numuneler: 1-3 iş günü
- Seri üretim: 3-7 iş günü
- Esnek paketleme seçenekleri mevcuttur
Sıkça Sorulan Sorular
S1: Kataloğunuzu ve fiyat listenizi nasıl alabilirim?
C1: Kataloğumuzu ve fiyat listemizi almak için lütfen web sitemiz aracılığıyla e-posta adresinizi veya iletişim bilgilerinizi sağlayın.
S2: Fiyatlar üzerinde pazarlık yapabilir miyim?
C2: Evet, karışık ürünlerin birden fazla konteyner yüklemesi için indirimler sunuyoruz.
S3: Nakliye ücretleri ne kadar olacak?
C3: Nakliye ücretleri sevkiyat boyutuna ve yöntemine bağlıdır. İstek üzerine fiyat teklifi veriyoruz.
S4: Fabrikanızı ziyaret edebilir miyim?
C4: Evet, fabrikamız Shenzhen, Çin'de bulunmaktadır. Randevu ayarlamak için lütfen bizimle iletişime geçin.
S5: Mallarda kalite sorunları olursa ne olur?
C5: Kalite sorunları ortaya çıkarsa, lütfen QC departmanımızın analiz etmesi ve çözmesi için fotoğraflar sağlayın. Kalite süreçlerimizi sürekli iyileştiriyoruz.
Ürünlerimizle ilgileniyorsanız veya herhangi bir sorunuz varsa, lütfen istediğiniz zaman bizimle iletişime geçmekten çekinmeyin!
