1*N Fiber Optik 9/125 um Tek Modlu PLC Düzlemsel Işık Devresi Ayırıcı
Ürün ayrıntıları:
| Menşe yeri: | Çin, Shenzhen |
| Marka adı: | DF/OEM/Nuetral |
| Sertifika: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Model numarası: | PLC Düzlemsel Işık Dalgası Devre Ayırıcı |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Pazarlık edilebilir |
|---|---|
| Fiyat: | negotiable denpend on QTY |
| Ambalaj bilgileri: | Blister kutu + Karton |
| Teslim süresi: | 5-9 iş günü adete bağlıdır |
| Ödeme koşulları: | Western Union, T/T, /PayPal |
| Yetenek temini: | 1000 adet/gün |
|
Detay Bilgi |
|||
| Ürün adı: | 1*32 Fiber Optik 9/125 um Tek Modlu PLC Düzlemsel Işık Dalgası Devre Ayırıcı | Çalışma Dalgaboyu(nm): | 1260 ~ 1650 |
|---|---|---|---|
| Tip (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Maks. Ekleme Kaybı (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Min.Geri Dönüş Kaybı（dB）: | 55 | Elyaf türü: | ITU-T G657A1, G657A2 ve G.652D |
| Maksimum Sıcaklık Kararlılığı (dB): | 0.5 (tipik 0.3) | Çalışma sıcaklığı（℃）: | -40 ~ +85 |
| Elyaf Markası: | Corning, YOFC, OFS, Draka | ||
| Vurgulamak: | Tek modlu PLC bölücü,fiber optik 9/125 um ayırıcı,düz ışık dalgası devre bölücü |
||
Ürün Açıklaması
1×32 Fiber Optik 9/125 µm Tek Modlu PLC Ayırıcı
PLC (Planar Lightwave Circuit) Ayırıcı, entegre kuvars alt tabaka teknolojisine dayalı yüksek performanslı bir güç dağıtım cihazıdır. Bu tek modlu 1×N ve 2×N ayırıcılar, optik sinyalleri bir veya iki girişten birden çok çıkışa eşit olarak böler ve ayrıca birden çok sinyali bir veya iki fibere birleştirmek için tersine çalışabilir.
Uygulamalar
- Telekomünikasyon Ağları
- PON (Pasif Optik Ağ) Sistemleri
- FTTH (Eve Kadar Fiber) Dağıtımları
- CATV Dağıtım Sistemleri
- Video İletim Ağları
Ana Özellikler
- Geniş Bant Çalışma Dalgaboyu Aralığı
- Düşük Ekleme Kaybı Performansı
- Minimal Polarizasyon Bağımlı Kayıp (PDL)
- Kompakt ve Yerden Tasarruflu Tasarım
- Mükemmel Kanal-Kanal Tekdüzeliği
- Yüksek Güvenilirlik ve Uzun Süreli Kararlılık
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Çalışma Dalgaboyu (nm) | 1260 ~ 1650 |
| Fiber Tipi | ITU-T G657A1, G657A2 ve G.652D |
| Maks. Sıcaklık Kararlılığı (dB) | 0.5 (Tipik 0.3) |
| Çalışma Sıcaklığı (°C) | -40 ~ +85 |
| Depolama Sıcaklığı (°C) | -40 ~ +85 |
1×N Ayırıcı Performansı
| Tip | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Maks. Ekleme Kaybı (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Maks. Tekdüzelik (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maks. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Ayırıcı Performansı
| Tip | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Maks. Ekleme Kaybı (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maks. Tekdüzelik (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Maks. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Not: Tüm ölçümler oda sıcaklığında yapılmıştır ve konektörler dahil değildir.
Paket Boyutları
1×N Ayırıcı Paketleme
| Paket Tipi | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Temel Metal Kutu (U×G×Y mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Mini Modül Metal Kutu (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Modül Plastik Kutu (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N Ayırıcı Paketleme
| Paket Tipi | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Temel Metal Kutu (U×G×Y mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Mini Modül Metal Kutu (mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Modül Plastik Kutu (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

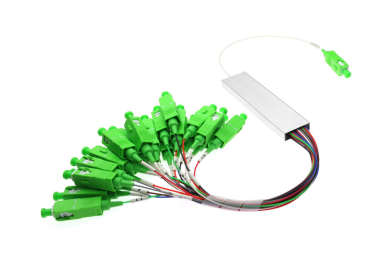

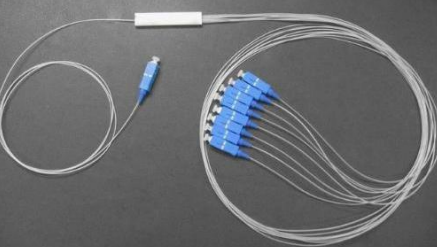

Ürün Resimleri
NEDEN TAKFLY'ı Seçmelisiniz?
- 26+ yıllık fiber optik üretim uzmanlığı
- 3+ yıl deneyime sahip 450+ deneyimli montaj işçisi
- İnovasyona öncülük eden 10+ özel Ar-Ge Mühendisi
- 16 adet Almanya'dan ithal enjeksiyon makinesi ve üretim hattı
- OTDR, 3D, VFL, IL&RL test cihazları dahil 30+ gelişmiş test makinesi
- Kapsamlı kalite test ekipmanları: gerilme mukavemeti test cihazları, ezilme direnci test cihazları, güç ölçer test cihazları, ışık kontrol cihazları
- OEM markalaması kabul edilir
- Küresel fuar katılımı: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Elektronik Fuarı
Kalite Kontrol Süreci
- Üretim öncesi hammadde nokta kontrolü
- Her bireysel işlem sonrası tam denetim
- Kapsamlı yarı mamul üretim kontrolleri
- Paketlemeden önce tam bitmiş ürün denetimi
- Sevkiyat öncesi nokta kontrolleri
Teslimat Bilgileri
- Numuneler: 1-3 iş günü
- Seri Üretim Siparişleri: 3-7 iş günü
- Paketleme: İstek üzerine plastik torbalar, kartonlar ve paletler mevcuttur
Sıkça Sorulan Sorular
S1: Katalog ve fiyat listenizi nasıl alabilirim?
C1: Katalog ve fiyat listemizi almak için lütfen web sitemiz aracılığıyla e-posta adresinizi veya iletişim bilgilerinizi sağlayın.
S2: Fiyatlar üzerinde pazarlık yapabilir miyim?
C2: Evet, karışık mallardan oluşan birden fazla konteyner yükü için indirimleri değerlendirebiliriz.
S3: Nakliye ücretleri ne kadar olacak?
C3: Nakliye ücretleri sevkiyatınızın boyutuna ve nakliye yöntemine bağlıdır. Ücretler talep üzerine sağlanacaktır.
S4: Sizi ziyaret edebilir miyim?
C4: Elbette! Fabrikamız Shenzhen, Çin'de bulunmaktadır. Randevu ayarlamak için lütfen bizimle iletişime geçin.
S5: Malları aldığımızda kalite sorunu olursa ne olur?
C5: Paketlemeyi açtığınızda kalite sorunlarıyla karşılaşırsanız, lütfen referansımız için fotoğraf çekin. Kalite kontrol departmanımız inceleyecek ve en iyi çözümleri sunacak, ayrıca gelecekteki üretim için kalite iyileştirmeleri uygulayacaktır.
S6: Paketleme şartlarınız nelerdir?
C6: Genellikle ürünleri blister kutulara ve kartonlara paketleriz, ancak müşterilerden gelen özel paketleme taleplerini karşılayabiliriz.
S7: Ödeme şartlarınız nelerdir?
C7: T/T %30 depozito olarak ve %70 bakiye teslimattan önce. Son ödemeden önce ürünlerin ve ambalajların fotoğraflarını sağlıyoruz.
S8: Teslimat şartlarınız nelerdir?
C8: EXW, FOB, CFR, CIF, DDU
S9: Teslimat süreniz nasıl?
C9: Genellikle avans ödemesini aldıktan sonra 5-7 iş günü. Belirli teslimat süresi ürünlere ve sipariş miktarına bağlıdır.
S10: Numunelere göre üretim yapabilir misiniz?
C10: Evet, numunelerinize veya teknik çizimlerinize göre ürün üretebiliriz.
Ürünlerimizle ilgileniyorsanız veya herhangi bir sorunuz varsa, lütfen istediğiniz zaman bizimle iletişime geçmekten çekinmeyin!
