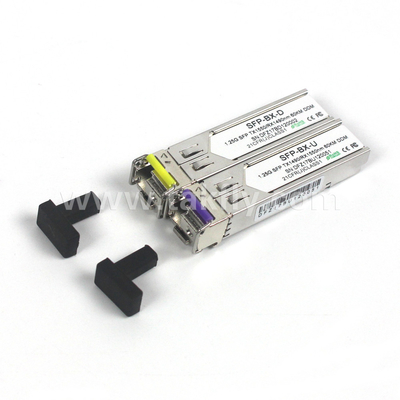

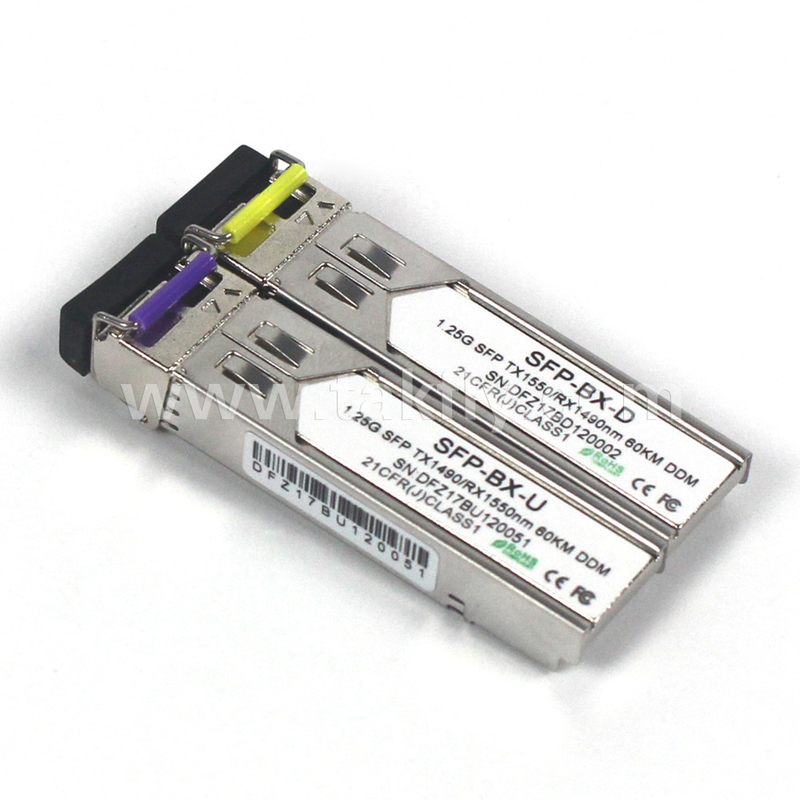

1.25Gbps SFP İki Yönlü Alıcı MMF 2KM Erişim Tx1310nm/Rx1550nm
Ürün ayrıntıları:
| Place of Origin: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | TK-B3524-3LCD2 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$0.01 ~ US$1200/PC |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detay Bilgi |
|||
| Merkez Dalgaboyu: | 1450nm | Port numarası: | 1x1 portlar |
|---|---|---|---|
| Sahne: | Çift Aşamalı | Fiber Uzunluğu: | 1 metre |
| Ayırıcı oranı: | 98/2 | Boyutları: | 3,5 mm x 25 mm x 25 mm |
| Türü: | Pasif bileşenler | Fiber: | Merhaba 1060 |
| Çalışma sıcaklığı: | -40°C ila +85°C | Güç Taşıma Kapasitesi: | Yüksek güç |
| Bağlantı: | FC APC'den FC UPC'ye | Elyaf Türü: | Tek mod |
| Dalga boyu aralığı: | 1310nm-1550nm | dalga boyu: | 850 nm / 1310 nm |
| Uygulama: | Optik İletişim Sistemleri | ||
| Vurgulamak: | 1.25Gbps SFP İki Yönlü Alıcı,Tx1310nm/Rx1550nm SFP İki Yönlü Alıcı,MMF 2KM 1.25Gbps SFP Alıcı |
||
Ürün Açıklaması
SFP-BIDI alıcıları, yüksek performanslı, maliyetli modüllerdir ve MMF ile 1.25Gbps/1.0625Gbps'lik çift veri oranını ve 2KM iletim mesafesini destekler.
Alıcı üç bölümden oluşur: bir FP lazer vericisi, bir trans-impedans ön güçlendirici (TIA) ve MCU kontrol ünitesi ile entegre bir PIN fotodiyot.Tüm modüller I sınıf lazer güvenlik gereksinimlerini karşılar..
Alıcılar SFP Çok Kaynaklı Anlaşması (MSA) ve SFF-8472 ile uyumludur.
- Hayır.
Özellikleri
- Evet.1.25Gbps/1.063Gbps ikili veri hızı işlevi
- Evet.1310nm FP lazer ve 2KM iletim için PIN fotodetektoru
- Evet.SFP MSA ve SFF-8472'ye uygun, basit LC kabı
- Evet.Dijital teşhis izleme:
- Evet.İç Kalibrasyon veya Dış Kalibrasyon
- Evet.SONET OC-24-LR-1 ile uyumludur
- Evet.RoHS ile uyumludur
- Evet.+3.3V tek güç kaynağı
- Evet.Çalışma ortamı sıcaklık aralığı:
- Evet.0 °C - +70 °C (Ticari)
- Evet.-40 °C ila +85 °C (Endüstriyel)
- Hayır.
Başvurular
- Evet.Gigabit Ethernet
- Evet.Fiber Kanalı
- Evet.Arayüzü Değiştir
- Evet.Değiştirilmiş arka plan uygulamaları
- Evet.Router/Server arayüzü
- Evet.Diğer optik iletim sistemleri
- Hayır.
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Güçlendirme Voltajı | Vcc | - 0 oldu.5 | 4.7 | V |
| Depolama sıcaklığı | T 'ler | -40 | +85 | °C |
|
Durum Çalışma Sıcaklığı
|
TOP
|
0 | 70°C |
Elektriksel özellikler (TOP = 0 ila 70°C, VCC = 3.15 ila 3.60Volt)
|
Parametreler
|
Simge
|
Min.
|
Tip
|
En fazla.
|
Birim
|
Hakem.
|
|
Güçlendirme Voltajı
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
Besleme akımı
|
Lcc
|
185 |
280
|
mA
|
||
|
Göndericisi
|
||||||
|
Giriş diferansiyel impedansı
|
Rin
|
100 |
Oh
|
1 | ||
|
Tek uçlu veri girişi salınımı
|
Vin, P.P.
|
250 | 1200 |
mV
|
||
|
Aktarma ve kapatma voltajı
|
VD |
Vcc ¥1.3
|
Vcc
|
V | ||
|
Aktif Voltajı Gönder
|
VEN
|
Sığır
|
Sığır + 0.8
|
V | 2 | |
|
Gönderme Etkinleştirme İfadesi Zamanı
|
10 |
Biz
|
||||
|
Alıcı
|
||||||
|
Tek uçlu veri çıkışı salınımı
|
Vout,pp.
|
250
|
800 |
mV
|
3 | |
|
Veri çıkışı artış süresi
|
tr
|
100
|
175 |
ps
|
4 | |
|
Veri çıkışı düşme süresi
|
Tf
|
100
|
175 |
ps
|
4 | |
|
Kötülük
|
VLOS hatası
|
Vcc05
|
VccHOST
|
V | 5 | |
|
Los Normal
|
VLOS standardı |
Sığır
|
Vee+0.5
|
V | 5 | |
|
Güç kaynağı reddedildi
|
PSR
|
100
|
mVpp
|
6 |
4. % 20 % 80
5Sinyal kaybı LVTTL. 0 mantığı normal çalışmayı gösterir; 1 mantığı sinyal tespit edilmediğini gösterir.
6Alıcı hassasiyeti, önerilen güç kaynağı filtreleme ağı üzerinden uygulanan belirtilen değere kadar 20 Hz'den 1.5 MHz'e kadar güç kaynağı sinüzoidal modülasyonuna uygun.
Optik özellikleri
| Göndericisi | ||||||
| Parametreler | Simge | - Min. | Tipik | - Max. - Hayır. | Birim | Notlar |
|
Çalışma Dalga Boyutu
|
λC | 1260 | 1310 | 1360 | nm | - |
| Ortalama fırlatma gücü |
Po.
|
-9 | - | - 4 | dBm | 1 |
|
Yokoluş oranı
|
Acil Servis
|
10 | - | - | dB | 1 |
|
RMS spektrum genişliği
|
Δλ
|
- | - | 4 | nm | - |
|
Yükselme/Yıkılma süresi (20% ~ 80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
Çıktı Göz Maskesi
|
Telcordia GR-253-CORE ve ITU-T G.957 uyumlu
|
|||||
| Alıcı | ||||||
| Çalışma Dalga Boyutu | 1470 | 1510 | nm | |||
| Alıcı hassasiyeti (OMA) |
Psen
|
- | - | - 22 | dBm | 1 |
| Stres duyarlılığı (OMA) | Pimax | -3 | - | - | dBm | |
| Los Hakkında Her Yol Üzerine |
Baba.
|
- 36 | - | - | dBm | |
| Los De-affirm |
Pd
|
- | - | - 24 | dBm | 2 |
| LOS Histeresi |
Pd-Pa
|
0.5 | - | 6 | dB | |
Dijital teşhis fonksiyonları
TAKFLY TK-B3524-3LCD2 alıcıları, SFP MSA'da tanımlanan 2 tel seri iletişim protokolünü destekler. GBIC standardında tanımlanan E2PROM ile çok yakından ilgilidir.aynı elektrik özelliklerine sahip.
- Hayır.
Standart SFP seri kimliği, alıcının yeteneklerini, standart arayüzlerini, üreticisini ve diğer bilgileri tanımlayan tanımlama bilgilerine erişim sağlar.
Ek olarak, TAKFLY SFP alıcıları, alıcı sıcaklığı gibi cihaz işletim parametrelerine gerçek zamanlı erişim sağlayan benzersiz gelişmiş dijital tanı izleme arayüzü sağlar.lazer yanılsama akımı, iletilmiş optik güç, alınan optik güç ve alıcı kaynağı voltajı.belirli çalışma parametrelerinin fabrika normal aralığı dışında olduğu zaman son kullanıcıları uyarır..
- Hayır.
SFP MSA, E2PROM'da 8 bit adres 1010000X (A0h) 'de 2 telli bir seri arayüz üzerinden erişilebilen 256 baytlık bir bellek haritasını tanımlar.Dijital teşhis izleme arayüzü 8 bit adres 1010001X (A2h) kullanır, yani orijinal olarak tanımlanan seri ID bellek haritası değişmeden kalır.Bu nedenle hem GBIC Specifikasyonu hem de SFP Multi Source Agreement ile tamamen geriye dönük uyumludur..
İşlem ve teşhis bilgileri, 2 telli bir seri arayüz aracılığıyla erişilebilen alıcı içindeki Dijital Teşhis Alıcı Denetleyicisi (DDTC) tarafından izlenir ve rapor edilir.Seri protokol etkinleştirildiğinde, seri saat sinyali (SCL, Mod Def 1) makine tarafından üretilir. Pozitif kenar verileri SFP alıcıya, yazma koruması olmayan E2PROM'un segmentlerine gönderir.SFP alıcıdan gelen verileri negatif kenar saatleriSeri veri sinyali (SDA, Mod Def 2) seri veri aktarımı için iki yönlüdür.
- Hayır.
Ev sahibi, seri protokol aktivasyonunun başlangıcını ve sonunu belirlemek için SDA'yı SCL ile birlikte kullanır.Hafızeler, bireysel olarak veya sırayla ele alınabilecek bir dizi 8 bitlik veri kelimesi olarak düzenlenir.TK-B3524-3LCD2 için dijital teşhisler varsayılan olarak içsel olarak kalibre edilmiştir.
