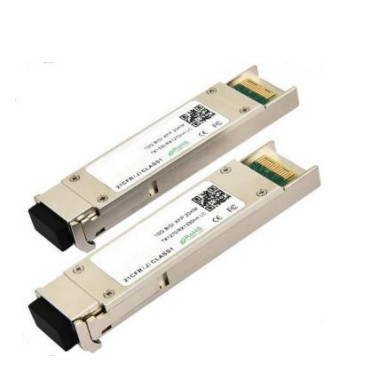

10Gbps İki Yönlü XFP Alıcı 20KM Erişim Tx1270/Rx1330nm Tx1330/Rx1270nm
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | TK-Bxx92-3LCD20 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$0.01 ~ US$1200/PC |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detay Bilgi |
|||
| Oran: | 50/50 | Merkez Dalgaboyu: | 1450nm |
|---|---|---|---|
| Ekleme Kaybı: | ≤0.3dB | Paket ağırlığı: | 10g |
| Paket Türü: | Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo | dalga boyu: | 1310nm |
| Eksen Hizalaması: | Yavaş eksen veya Hızlı eksen | Dalga boyu aralığı: | 1310nm, 1550nm |
| Uygulama: | Optik İletişim Sistemleri | Ayırıcı oranı: | 98/2 |
| Depolama sıcaklığı: | -40~+85°C | Port numarası: | 1X2 |
| Fiber Uzunluğu: | 1m | Fiber: | PM Corning 980nm fiber |
| Güç Taşıma Kapasitesi: | Yüksek güç | ||
| Vurgulamak: | İki yönlü XFP Alıcı,20KM XFP Alıcı,10 Gbps XFP Alıcı |
||
Ürün Açıklaması
- TAKFLY XFP-TKBxx92-3LCD20, IEEE803.3ae 10Gbase-Bx ile uyumludur ve SMF üzerinden 20KM'ye kadar iletim mesafesine sahiptir.
- Transceiver modülü, 1270/ 1330nm DFB lazer ileten bir verici içerir.bir optik başlıkta monte edilmiş entegre 1330/ 1270nm dedektör ön güçlendirici (IDP) ve sınırlayıcı bir son güçlendirici IC. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
- Hayır.
Özellikleri
- 9.95Gb/s'den 10.5Gb/s'ye kadar bit oranlarını destekler
- - Hayır.Sıcak takılabilir XFP ayak izi
-
SMF ile maksimum bağlantı uzunluğu 20KM
-
1270/ 1330nm DFB Lazer Göndericisi ve 1330/ 1270nm Alıcı
-
LC bağlantısı olan XFP MSA paketi
-
Referans saati gerekmez.
-
Döngü Dönüşü Destek.
-
+3.3V, +1.8V güç kaynağı
-
Güç dağılımı <2W
-
RoHS ile uyumludur
-
Dahili dijital teşhis fonksiyonları
-
Sıcaklık aralığı: 0°C - 70°C
Başvurular
- 10GBASE-LR'de 10.3125Gbps
- 10GBASE-LW 9.953Gbps
- 10GBASE-BX 10G Etherne
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Depolama sıcaklığı | T 'ler | -40 | - | 85 | oC | |
| Depolama ortamı nemliği | HA | 5 | - | 95 | % | |
| Uygulama Nispi Nemliği | RH | - | - | 85 | % | |
| Güç kaynağı voltajı | VCC | - 0 oldu.3 | - | 4 | V | |
| Sinyal Giriş Voltajı | VCC | Vcc-0.3 | - | Vcc+0.3 | V |
Tavsiye edilen çalışma koşulları
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Çevre çalışma sıcaklığı | TA | 0 | - | 70 | oC | Hava akışı olmadan |
| Güç kaynağı voltajı | VCC | 3.14 | 3.3 | 3.47 | V | |
| Güç kaynağı akımı | ICC | - | - | 450 | mA | |
| Veri oranı | BR | 10.3125 | Gbps | |||
| İletişim mesafesi | TD | 2 | - | 20 | km | Not (1) |
| Çifte lif | Tek mod lifleri | ITU-T G.652 | ||||
İletici Özellikleri
| Parametreler | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| Ortalama başlatılan güç | PO | -2 | - | 2 | dBm | |
| Ortalama başlatılmış güç ((Laser kapalı) | F'nin çıkışı |
- |
- |
-30 | dBm | Not (1) |
| Optik modülasyon genişliği | OMA | -3 | - | - | dBm | Not (1) |
| Merkezi Dalga Boyutu Aralığı | λC | 1270/1330 | nm | |||
| Yan mod bastırma oranı | SMSR | 30 | - | - | dB | |
| Spektrum bant genişliği ((-20dB) | σ | - | - | 1 | nm | |
| Yokoluş oranı | Acil Servis | 3.5 | 6 | - | dB | Not (2) |
| Çıktı Göz Maskesi | FC_PI_4 REV 7'ye uygun.0 | Not (2) | ||||
1) Optik güç SMF'ye gönderilir
2) RPBS 2^31-1 test kalıbı ile ölçüldü @10.3125Gbs
Alıcının Spesifikasyonu
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Girdi Optik Dalga Boyutu | λIN | 1330/1270 | nm | |||
| Alıcı duyarlılığı ortalama | PIN | - | - | - 14.4 | dBm | Not (1) |
| Giriş Doymuşluk Gücü (Aşırı yük) | PSAT | 0.5 | - | - | dBm | Not (1) |
| LOS iddia | PA | -30 | - | - | dBm | |
| Los De-Assert | PD | - | - | - 15 | dBm | |
| LOS - Histeris | PHys | 0.5 | - | 4 | dB |
1) RPBS 2^31-1 test kalıbı ile ölçüldü @10.3125Gbs BER=<10^-12 ER=6DB
Elektriksel arayüz özellikleri
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Toplam güç kaynağı akımı | Icc | - | - | 350 | mA | |
| Göndericisi | ||||||
| Farklı Veri Giriş Voltajı | VDT | 120 | - | 820 | mVp-p | |
| Differansiyel hat girişi impedansı | RIN | 85 | 100 | 115 | Ohm. | |
| İletici hatası yüksek çıkış | VFaultH | 2.4 | - | Vcc | V | |
| İletici hatası düşük çıkış | VFaultL | - 0 oldu.3 | - | 0.8 | V | |
| İleticiyi devre dışı bırak - Yüksek voltaj | VDisH | 2 | - | Vcc+0.3 | V | |
| İleticiyi devre dışı bırak | VDisL | - 0 oldu.3 | - | 0.8 | V | |
| Alıcı | ||||||
| Farklı Veri Çıkış Voltajı | VDR | 300 | - | 850 | mVp-p | |
| Differansiyel hat çıkış impedansı | YOL | 80 | 100 | 120 | Ohm. | |
| Alıcı LOS Resistor çek | RLOS | 4.7 | - | 10 | KOhm | |
| Veri Çıktısı Yükselme/Yıkılma Zamanı | tr/tf | 20 | - | - | ps | |
| LOS Çıkış Voltajı Yüksek | VLOSH | 2 | - | Vcc | V | |
| LOS Çıkış Voltajı Düşük | VLOSL | - 0 oldu.3 | - | 0.4 | V | |
Pin Açıklama
|
Pin |
Mantık |
Simge |
İsim/Tarif |
Not: |
| 1 | GND | Yer Modülü | 1 | |
| 2 | VEE5 | İsteğe bağlı 5.2 Güç kaynağı İhtiyaç duyulmaz | ||
| 3 | LVTTL-I | Mod-Desel | Modül Seçilmez; Düşük tutulduğunda modülün 2 telli seri arayüz komutlarına yanıt vermesine izin verir | |
| 4 | LVTTL-O | Kesin. | Kesin (bar); Seri 2 tel arayüzü üzerinden okunabilen önemli bir durumun varlığını gösterir. | 2 |
| 5 | LVTTL-I | TX_DIS | İletici devre dışı bırak; İletici lazer kaynağı kapalı | |
| 6 | VCC5 | +5 Güç kaynağı | ||
| 7 | GND | Yer Modülü | 1 | |
| 8 | VCC3 | +3.3V güç kaynağı | ||
| 9 | VCC3 | +3.3V güç kaynağı | ||
| 10 | LVTTL-I | SCL | Seri 2 tel arayüz saati | 2 |
| 11 | LVTTLI/O | SDA | Seri 2 tel arayüz veri hattı | 2 |
| 12 | LVTTL-O | Mod_Abs |
Modül yok; Modül bulunmadığını gösterir. Modülü. |
2 |
| 13 | LVTTL-O | Mod_NR |
Modül Hazır Değil; XGIGA bunu mantıksal bir OR olarak tanımlar. RX_LOS ve TX/RX'deki kilit kaybı. |
2 |
| 14 | LVTTL-O | RX_LOS | Alıcı Sinyal Kaybı göstergesi | 2 |
| 15 | GND | Yer Modülü | 1 | |
| 16 | GND | Yer Modülü | 1 | |
| 17 | CML-O | RD- | Alıcı ters veri çıkışı | |
| 18 | CML-O | RD+ | Alıcı tersine çevrilmemiş veri çıkışı | |
| 19 | GND | Yer Modülü | 1 | |
| 20 | VCC2 | +1.8V Güç kaynağı ️ Gerekmiyor | ||
|
21 |
LVTTL-I |
P_Down/RST |
Power Down; Yüksek olduğunda, düşük güç modülü yerleştirir bekleme modunda ve düşüş kenarında P_Down bir başlatır Modül sıfırlama |
|
| Tekrar ayarlama; Düşen kenar, bir güç döngüsüne eşdeğer olan 2 telli seri arayüz de dahil olmak üzere modülün tam bir yeniden ayarlanmasını başlatır. | ||||
| 22 | VCC2 | +1.8V Güç kaynağı ️ Gerekmiyor | ||
| 23 | GND | Yer Modülü | 1 | |
| 24 | PECL-I | RefCLK+ | Referans Saati tersine çevrilmemiş giriş, ana panoya bağlı AC ️ Gerekmiyor | 3 |
| 25 | PECL-I | Referans: | Referans Saati ters giriş, ana panoda AC bağlı | 3 |
| 26 | GND | Yer Modülü | 1 | |
| 27 | GND | Yer Modülü | 1 | |
| 28 | CML-I | TD- | Göndericinin ters veri girişi | |
| 29 | CML-I | TD+ | Göndericinin tersine çevrilmemiş veri girişi | |
| 30 | GND | Yer Modülü | 1 |
Notlar:
1) Modül devre zemini, modül içindeki modül şasi zeminden izole edilir.
2) Açık kolektör; ana kartta 4.7k 10kohms ile 3.15V ve 3.6V arasındaki bir voltajla çekilmelidir.
3) XFP-10GER'e bir Referans Saati girişi gerekmez. Varsa, göz ardı edilir.
Önerilen blok Çember
Çizelge Boyutları
Yönetmelik Uygunluğu
| Özellik | Referans | Performans |
| Elektrostatik boşaltma (ESD) | IEC/EN 61000-4-2 | Standartlarla uyumlu |
| Elektromanyetik müdahale (EMI) |
FCC Bölüm 15 Sınıf B EN 55022 Sınıf B (CISPR 22A) |
Standartlarla uyumlu |
| Lazer Göz Güvenliği | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Sınıf 1 lazer ürünü |
| Bileşen Tanımı | IEC/EN 60950, UL | Standartlarla uyumlu |
| ROHS | 2002/95/EC | Standartlarla uyumlu |
| EMC | EN61000-3 | Standartlarla uyumlu |
Dijital teşhis fonksiyonları
TAKFLY TK-B3524-3LCD2 alıcıları, SFP MSA'da tanımlanan 2 tel seri iletişim protokolünü destekler. GBIC standardında tanımlanan E2PROM ile çok yakından ilgilidir.aynı elektrik özelliklerine sahip.
- Hayır.
Standart SFP seri kimliği, alıcının yeteneklerini, standart arayüzlerini, üreticisini ve diğer bilgileri tanımlayan tanımlama bilgilerine erişim sağlar.
Ek olarak, TAKFLY SFP alıcıları, alıcı sıcaklığı gibi cihaz işletim parametrelerine gerçek zamanlı erişim sağlayan benzersiz gelişmiş dijital tanı izleme arayüzü sunar.lazer yanılsama akımı, iletilmiş optik güç, alınan optik güç ve alıcı kaynağı voltajı.belirli çalışma parametrelerinin fabrika normal aralığı dışında olduğu zaman son kullanıcıları uyarır..
- Hayır.
SFP MSA, E2PROM'da 8 bit adres 1010000X (A0h) 'de 2 telli bir seri arayüz üzerinden erişilebilen 256 baytlık bir bellek haritasını tanımlar.Dijital teşhis izleme arayüzü 8 bit adres 1010001X (A2h) kullanır, yani orijinal olarak tanımlanan seri ID bellek haritası değişmeden kalır.Bu nedenle hem GBIC Specifikasyonu hem de SFP Multi Source Agreement ile tamamen geriye dönük uyumludur..
İşlem ve teşhis bilgileri, 2 telli bir seri arayüz aracılığıyla erişilebilen alıcı içindeki Dijital Teşhis Alıcı Denetleyicisi (DDTC) tarafından izlenir ve rapor edilir.Seri protokol etkinleştirildiğinde, seri saat sinyali (SCL, Mod Def 1) makine tarafından üretilir. Pozitif kenar verileri SFP alıcısına yazma koruması olmayan E2PROM'un segmentlerine saatler.SFP alıcıdan gelen verileri negatif kenar saatleriSeri veri sinyali (SDA, Mod Def 2) seri veri aktarımı için iki yönlüdür.
- Hayır.
Ev sahibi, seri protokol aktivasyonunun başlangıcını ve sonunu belirlemek için SDA'yı SCL ile birlikte kullanır.Hafızeler, bireysel olarak veya sırayla ele alınabilecek bir dizi 8 bitlik veri kelimesi olarak düzenlenir.TK-B3524-3LCD2 için dijital teşhisler varsayılan olarak içsel olarak kalibre edilmiştir.
