10Gbps XFP İki Yönlü Alıcı, 60KM Erişim Tx1270/1330nm / Rx1330/1270nm
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | TK-Bxx92-3LCD60 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$0.01 ~ US$1200/PC |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detay Bilgi |
|||
| Oran: | 50/50 | Merkez Dalgaboyu: | 1450nm |
|---|---|---|---|
| Ekleme Kaybı: | ≤0.3dB | Paket ağırlığı: | 10g |
| Paket Türü: | Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo | dalga boyu: | 1310nm |
| Eksen Hizalaması: | Yavaş eksen veya Hızlı eksen | Dalga boyu aralığı: | 1310nm, 1550nm |
| Uygulama: | Optik İletişim Sistemleri | Ayırıcı oranı: | 98/2 |
| Depolama sıcaklığı: | -40~+85°C | Port numarası: | 1X2 |
| Fiber Uzunluğu: | 1m | Fiber: | PM Corning 980nm fiber |
| Güç Taşıma Kapasitesi: | Yüksek güç | ||
| Vurgulamak: | 1330nm XFP İki Yönlü Alıcı,60KM XFP İki Yönlü Alıcı,10Gbps XFP İki Yönlü Alıcı |
||
Ürün Açıklaması

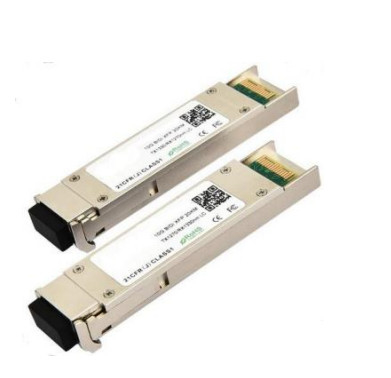

- TAKFLY XFP-TKBxx92-3LCD60, IEEE803.3ae 10Gbase-Bx ile uyumludur ve SMF üzerinden 60km'ye kadar iletim mesafesine sahiptir.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Özellikleri
- 9.95Gb/s'den 10.5Gb/s'ye kadar bit oranlarını destekler
- - Hayır.Sıcak takılabilir XFP ayak izi
-
SMF ile maksimum bağlantı uzunluğu 60KM
-
1270/ 1330nm DFB Lazer Göndericisi ve 1330/ 1270nm Alıcı
-
LC bağlantısı olan XFP MSA paketi
-
Referans saati gerekmez.
-
Döngü Dönüşü Destek.
-
+3.3V, +1.8V güç kaynağı
-
Güç dağılımı <2W
-
RoHS ile uyumludur
-
Dahili dijital teşhis fonksiyonları
-
Sıcaklık aralığı: 0°C - 70°C
Başvurular
- 10GBASE-ER 10G Ethernet 10.3125Gbps
- 10GBASE-EW 10G Ethernet 9.953Gbps
- 1200-SM-LL-L 1-0G Fiber Kanalı 10.51875Gbps
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Depolama sıcaklığı | T 'ler | -40 | - | 85 | oC | |
| Depolama ortamı nemliği | HA | 5 | - | 95 | % | |
| Uygulama Nispi Nemliği | RH | - | - | 85 | % | |
| Güç kaynağı voltajı | VCC | - 0 oldu.3 | - | 4 | V | |
| Sinyal Giriş Voltajı | VCC | Vcc-0.3 | - | Vcc+0.3 | V |
Tavsiye edilen çalışma koşulları
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Çevre çalışma sıcaklığı | TA | 0 | - | 70 | oC | Hava akışı olmadan |
| Güç kaynağı voltajı | VCC | 3.14 | 3.3 | 3.47 | V | |
| Güç kaynağı akımı | ICC | - | - | 450 | mA | |
| Veri oranı | BR | 10.3125 | Gbps | |||
| İletişim mesafesi | TD | 2 | - | 60 | km | Not (1) |
| Çifte lif | Tek mod lifleri | ITU-T G.652 | ||||
İletici Özellikleri
| Parametreler | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: |
| Ortalama başlatılan güç | PO | 2 | - | 6 | dBm | |
| Ortalama başlatılmış güç ((Laser kapalı) | F'nin çıkışı |
- |
- |
-30 | dBm | Not (1) |
| Optik modülasyon genişliği | OMA | -3 | - | - | dBm | Not (1) |
| Merkezi Dalga Boyutu Aralığı | λC | 1270/1330 | nm | |||
| Yan mod bastırma oranı | SMSR | 30 | - | - | dB | |
| Spektrum bant genişliği ((-20dB) | σ | - | - | 1 | nm | |
| Yokoluş oranı | Acil Servis | 3.5 | 6 | - | dB | Not (2) |
| Çıktı Göz Maskesi | FC_PI_4 REV 7'ye uygun.0 | Not (2) | ||||
1) Optik güç SMF'ye gönderilir
2) RPBS 2^31-1 test kalıbı ile ölçüldü @10.3125Gbs
Alıcının Spesifikasyonu
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Girdi Optik Dalga Boyutu | λIN | 1330/1270 | nm | |||
| Alıcı duyarlılığı ortalama | PIN | - | - | - 20 | dBm | Not (1) |
| Giriş Doymuşluk Gücü (Aşırı yük) | PSAT | 0.5 | - | - | dBm | Not (1) |
| LOS iddia | PA | -30 | - | - | dBm | |
| Los De-Assert | PD | - | - | - 25 | dBm | |
| LOS - Histeris | PHys | 0.5 | - | 4 | dB |
1) RPBS 2^31-1 test kalıbı ile ölçüldü @10.3125Gbs BER=<10^-12 ER=6DB
Elektriksel arayüz özellikleri
| Parametreler | Simge | Min.. | Tip. | En fazla.. | Birim | Not: |
| Toplam güç kaynağı akımı | Icc | - | - | 350 | mA | |
| Göndericisi | ||||||
| Farklı Veri Giriş Voltajı | VDT | 120 | - | 820 | mVp-p | |
| Differansiyel hat girişi impedansı | RIN | 85 | 100 | 115 | Ohm. | |
| İletici hatası yüksek çıkış | VFaultH | 2.4 | - | Vcc | V | |
| İletici hatası düşük çıkış | VFaultL | - 0 oldu.3 | - | 0.8 | V | |
| İleticiyi devre dışı bırak - Yüksek voltaj | VDisH | 2 | - | Vcc+0.3 | V | |
| İleticiyi devre dışı bırak | VDisL | - 0 oldu.3 | - | 0.8 | V | |
| Alıcı | ||||||
| Farklı Veri Çıkış Voltajı | VDR | 300 | - | 850 | mVp-p | |
| Differansiyel hat çıkış impedansı | YOL | 80 | 100 | 120 | Ohm. | |
| Alıcı LOS Resistor çek | RLOS | 4.7 | - | 10 | KOhm | |
| Veri Çıktısı Yükselme/Yıkılma Zamanı | tr/tf | 20 | - | - | ps | |
| LOS Çıkış Voltajı Yüksek | VLOSH | 2 | - | Vcc | V | |
| LOS Çıkış Voltajı Düşük | VLOSL | - 0 oldu.3 | - | 0.4 | V | |
Pin Açıklama
|
Pin |
Mantık |
Simge |
İsim/Tarif |
Not: |
| 1 | GND | Yer Modülü | 1 | |
| 2 | VEE5 | İsteğe bağlı 5.2 Güç kaynağı İhtiyaç duyulmaz | ||
| 3 | LVTTL-I | Mod-Desel | Modül Seçilmez; Düşük tutulduğunda modülün 2 telli seri arayüz komutlarına yanıt vermesine izin verir | |
| 4 | LVTTL-O | Kesin. | Kesin (bar); Seri 2 tel arayüzü üzerinden okunabilen önemli bir durumun varlığını gösterir. | 2 |
| 5 | LVTTL-I | TX_DIS | İletici devre dışı bırak; İletici lazer kaynağı kapalı | |
| 6 | VCC5 | +5 Güç kaynağı | ||
| 7 | GND | Yer Modülü | 1 | |
| 8 | VCC3 | +3.3V güç kaynağı | ||
| 9 | VCC3 | +3.3V güç kaynağı | ||
| 10 | LVTTL-I | SCL | Seri 2 tel arayüz saati | 2 |
| 11 | LVTTLI/O | SDA | Seri 2 tel arayüz veri hattı | 2 |
| 12 | LVTTL-O | Mod_Abs | Modül yok, modül bulunmadığını gösteriyor. | 2 |
| 13 | LVTTL-O | Mod_NR | Modül Hazır Değil; XGIGA onu TX/RX'de RX_LOS ve Kapatma Kaybı arasındaki mantıksal OR olarak tanımlar. | 2 |
| 14 | LVTTL-O | RX_LOS | Alıcı Sinyal Kaybı göstergesi | 2 |
| 15 | GND | Yer Modülü | 1 | |
| 16 | GND | Yer Modülü | 1 | |
| 17 | CML-O | RD- | Alıcı ters veri çıkışı | |
| 18 | CML-O | RD+ | Alıcı tersine çevrilmemiş veri çıkışı | |
| 19 | GND | Yer Modülü | 1 | |
| 20 | VCC2 | +1.8V Güç kaynağı ️ Gerekmiyor | ||
|
21 |
LVTTL-I |
P_Down/RST |
Power Down; yüksek olduğunda, düşük güç bekleme moduna yerleştirir ve P_Down düşen kenarında modül sıfırlama başlar | |
| Tekrar ayarlama; Düşen kenar, bir güç döngüsüne eşdeğer olan 2 telli seri arayüz de dahil olmak üzere modülün tam bir yeniden ayarlanmasını başlatır. | ||||
| 22 | VCC2 | +1.8V Güç kaynağı ️ Gerekmiyor | ||
| 23 | GND | Yer Modülü | 1 | |
| 24 | PECL-I | RefCLK+ | Referans Saati tersine çevrilmemiş giriş, ana panoya bağlı AC ️ Gerekmiyor | 3 |
| 25 | PECL-I | Referans: | Referans Saati ters giriş, ana panoda AC bağlı | 3 |
| 26 | GND | Yer Modülü | 1 | |
| 27 | GND | Yer Modülü | 1 | |
| 28 | CML-I | TD- | Göndericinin ters veri girişi | |
| 29 | CML-I | TD+ | Göndericinin tersine çevrilmemiş veri girişi | |
| 30 | GND | Yer Modülü | 1 |
Notlar:
1) Modül devre zemini, modül içindeki modül şasi zeminden izole edilir.
2) Açık kolektör; ana kartta 4.7k 10kohms ile 3.15V ve 3.6V arasındaki bir voltajla çekilmelidir.
3) XFP-10GER'e bir Referans Saati girişi gerekmez. Varsa, göz ardı edilir.
Önerilen blok Çember
Çizelge Boyutları
Yönetmelik Uygunluğu
| Özellik | Referans | Performans |
| Elektrostatik boşaltma (ESD) | IEC/EN 61000-4-2 | Standartlarla uyumlu |
| Elektromanyetik müdahale (EMI) |
FCC Bölüm 15 Sınıf B EN 55022 Sınıf B (CISPR 22A) |
Standartlarla uyumlu |
| Lazer Göz Güvenliği | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Sınıf 1 lazer ürünü |
| Bileşen Tanımı | IEC/EN 60950, UL | Standartlarla uyumlu |
| ROHS | 2002/95/EC | Standartlarla uyumlu |
| EMC | EN61000-3 | Standartlarla uyumlu |
