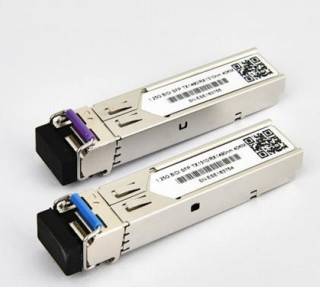

1.25Gbps SFP İki Yönlü Alıcı, 20KM Erişim Tx1310nm/Rx1490nm

1.25Gbps SFP İki Yönlü Alıcı, 20KM Erişim Tx1310nm/Rx1490nm

Ürün ayrıntıları:

Menşe yeri: Guangdong, SHENZHEN
Marka adı: TAKFLY
Sertifika: CE,ROHS,REACH,ISO9001,ISO14001
Model numarası: TK-Bxx92-3LCD20

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 resim
Fiyat: US$0.01 ~ US$1200/PC
Teslim süresi: 3-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union,
En iyi fiyat İletişim

Detay Bilgi

Oran: 50/50 Merkez Dalgaboyu: 1450nm
Ekleme Kaybı: ≤0.3dB Paket ağırlığı: 10g
Paket Türü: Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo dalga boyu: 1310nm
Eksen Hizalaması: Yavaş eksen veya Hızlı eksen Dalga boyu aralığı: 1310nm, 1550nm
Uygulama: Optik İletişim Sistemleri Ayırıcı oranı: 98/2
Depolama sıcaklığı: -40~+85°C Port numarası: 1X2
Fiber Uzunluğu: 1m Fiber: PM Corning 980nm fiber
Güç Taşıma Kapasitesi: Yüksek güç
Vurgulamak:

Tx1310nm/Rx1490nm SFP İki Yönlü Alıcı

,

1.25Gbps SFP İki Yönlü Alıcı

,

20km Uzaklık SFP İki Yönlü Alıcı

Ürün Açıklaması

Açıklama
  • SFP-BIDI alıcıları, 1.25Gbps/1.0625Gbps'lik çift veri oranını ve SMF ile 20KM iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.
  • Alıcı üç bölümden oluşur: bir FP lazer vericisi, bir trans-impedans ön güçlendirici (TIA) ve MCU kontrol ünitesi ile entegre bir PIN fotodiyot.Tüm modüller I sınıf lazer güvenlik gereksinimlerini karşılar..
  • Alıcılar SFP Çok Kaynaklı Anlaşması (MSA) ve SFF-8472 ile uyumludur.

Özellikleri

  • 1.25Gbps/1.063Gbps ikili veri hızı işlevi
  • 1310nm FP lazer ve 20KM iletim için PIN fotodetektoru
  • SFP MSA ve SFF-8472'ye uygun, basit LC kabı
  • Dijital teşhis izleme: İç kalibrasyon veya dış kalibrasyon
  • SONET OC-24-LR-1 ile uyumludur
  • RoHS ile uyumludur
  • +3.3V tek güç kaynağı
  • Çalışma ortamı sıcaklık aralığı: 0 °C - +70 °C (Ticari) /-40 °C - +85 °C (Endüstriyel)

Başvurular

  1. Gigabit Ethernet
  2. Fiber Kanalı
  3. Arayüzü Değiştir
  4. Değiştirilmiş arka plan uygulamaları
  5. Router/Server arayüzü
  6. Diğer optik iletim sistemleri

Modül Blok Şekil

1.25Gbps SFP İki Yönlü Alıcı, 20KM Erişim Tx1310nm/Rx1490nm

Mutlak Maksimum Reytingler

Parametreler Simge Min. Tip En fazla. Birim Hakem.
Maksimum besleme voltajı Vcc - 0 oldu.5 4.7 V
Depolama sıcaklığı TS -40 85 °C
Durum Çalışma Sıcaklığı TOP 0 70 °C

Elektrikli Özellikleri(TOP = 0 ila 70°C, VCC = 3.15 ila 3.60Volt)

Parametreler Simge Min. Tip En fazla. Birim Hakem.
Güçlendirme Voltajı Vcc 3.15 3.3 3.6 V
Besleme akımı Icc 185 280 mA
Göndericisi
Giriş diferansiyel impedansı Rin 100 Oh 1
Tek uçlu veri girişi salınımı Vin, P.P. 250 1200 mV
Aktarma ve kapatma voltajı VD Vcc ¥1.3 Vcc V
Aktif Voltajı Gönder VEN Sığır Sığır + 0.8 V 2
Gönderme Etkinleştirme İfadesi Zamanı 10 Biz
Alıcı
Tek uçlu veri çıkışı salınımı Vout,pp. 250 800 mV 3
Veri çıkışı artış süresi tr 100 175 ps 4
Veri çıkışı düşme süresi Tf 100 175 ps 4
Kötülük VLOS hatası Vcc05 VccHOST V 5
Los Normal VLOS standardı Sığır Vee+0.5 V 5
Güç kaynağı reddedildi PSR 100 mVpp 6

Notlar:

  1. Doğrudan TX veri girişi pinlerine bağlanır.
  2. Ya da açık devre.
  3. 100 ohm farklılık sonlandırması.
  4. % 20 80
  5. Sinyal kaybı LVTTL. 0 mantığı normal çalışmayı gösterir; 1 mantığı sinyal tespit edilmediğini gösterir.
  6. Alıcı hassasiyeti, önerilen güç kaynağı filtreleme ağı üzerinden uygulanan belirtilen değere kadar 20 Hz ila 1,5 MHz arasında güç kaynağı sinüzoidal modülasyonuna uygun.

Elektrikli Giriş / Çıkış Özellikleri

Göndericisi
Parametreler Simge - Min. Tip - Max. - Hayır. Birim Not:
Giriş voltajı dalgalanması 120 820 mVpp 1

Tx Girdiyi kapat

H HIV 2.0 Vcc+0.3

V

L VIL 0 0.8

Tx Hata çıkışı

H VOH 2.0 Vcc+0.3

V

2

L VOL 0 0.8
Giriş Farkı. Impedans Zin 100 Oh
Alıcı
Parametreler Simge - Min. Tip - Max. - Hayır. Birim Not:
Çıktı voltajı dalgalanması 340 650 800 mVpp 3

Rx LOS Çıkış

H VOH 2.0 Vcc+0.3 V

2

L VOL 0 0.8

Notlar:

1. TD+/- modülün içinde 100Ω diferansiyel sonlandırma ile içten AC eşleştirilmiştir.

2. Tx Fault ve Rx LOS, ana kart üzerindeki 4.7k ila 10kΩ dirençlerle çekilmesi gereken açık kolektor çıkışlarıdır. 2.0V ile Vcc + 0.3V arasındaki voltajı çek.

3. RD +/- çıkışları içsel olarak AC bağlıdır ve kullanıcı SERDES'de 100Ω (diferansiyel) ile sonlandırılmalıdır.

Optik Özellikleri

Göndericisi

Parametreler Simge - Min. Tip - Max. - Hayır. Birim Not:
Çalışma Dalga Boyutu λC 1260 1310 1360 nm
Çıktı gücü (Kendisine bağlı) Po. -9 -3 dBm 1
Yokoluş oranı Acil Servis 10 dB 1
RMS spektrum genişliği Δλ 4 nm
Yükselme/Yıkılma süresi (20% ~ 80%) Tr/Tf 0.26 ps 2
Çıktı Göz Maskesi Telcordia GR-253-CORE ve ITU-T G.957 uyumlu
Notlar:

12^23-1 NRZ PRBS modelinde ölçüm

2Göndericinin göz maskesinin tanımı

Alıcı
Parametreler Simge - Min. Tip - Max. - Hayır. Birim Not:
Çalışma Dalga Boyutu 1470 1510 nm
Duyarlılık Psen - 22 dBm 1
Min. aşırı yüklenme Pimax -3 dBm
LOS iddia Baba. - 36 dBm
Los De-affirm Pd - 24 dBm 2
LOS Histeresi Pd-Pa 0.5 6 dB
Notlar:

1. Işık kaynağı 1310nm (1490nm) ile ölçülen ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.

2. LOS silindiğinde, RX veri +/- çıkışı sinyal çıkışıdır.

Pin Tanımlamalar ve Görevleri

1.25Gbps SFP İki Yönlü Alıcı, 20KM Erişim Tx1310nm/Rx1490nm1.25Gbps SFP İki Yönlü Alıcı, 20KM Erişim Tx1310nm/Rx1490nm

PIN Adı Görev Notlar
1 VeeT Tx toprak
2 Tx hatası Tx hatası göstergesi, açık kolektor çıkışı, aktif H 1
3 Tx Etkisizleştir LVTTL Giriş, iç çekim, Tx “H” üzerinde devre dışı 2
4 MOD-DEF2 2 kablolu seri arayüz veri girişi/çıkışı (SDA) 3
5 MOD-DEF1 2 kablolu seri arayüz saat girişi (SCL) 3
6 MOD-DEF0 Şimdiki gösterim modeli 3
7 Hedef seçimi Bağlantı yok.
8 Los Angeles Rx sinyal kaybı, Açık koleksiyoncu çıkışı, aktif H 4
9 VeeR Rx toprak
10 VeeR Rx toprak
11 VeeR Rx toprak
12 RD- Geri alınan veriler dışarıya 5
13 RD+ Alınan veriler çıktı. 5
14 VeeR Rx toprak
15 VccR Rx güç kaynağı
16 VccT Tx güç kaynağı
17 VeeT Tx toprak
18 TD+ Verileri 6
19 TD- Geriye doğru veri aktarın 6
20 VeeT Tx toprak

Notlar:

  1. Yüksek olduğunda, bu çıkış bir tür lazer hatası gösterir. Düşük normal çalışmayı gösterir. Ve ana kart üzerinde 4.7 ¢ 10KΩ direnç ile çekilmelidir.
  2. TX devre dışı bırakmak, iletici optik çıkışını kapatmak için kullanılan bir giriştir. Modülün içinde 4.7 10KΩ direnç ile çekilir. Durumları şunlardır: Düşük (0 0.8V): İletici üzerinde (> 0.8, < 2.0V): Belirlenmemiş Yüksek (2.0V ~ Vcc + 0.3V): Iletken Engelli Açık: Iletken Engelli
  • Mod-Def 0,1,2. Bunlar modül tanımlama pinleridir. Ana kart üzerindeki 4.7K ‡ 10KΩ direnç ile çekilmelidir. Çekim voltajı VccT veya VccR olmalıdır.
  • Mod-Def 0 modül mevcut olduğunu belirtmek için modül tarafından topraklanmıştır Mod-Def 1 seri kimlik için iki tel seri arayüzünün saat çizgisidir
  • Mod-Def 2 seri kimlik için iki tel seri arayüzünün veri hattıdır
  1. Yüksek olduğunda, bu çıkış sinyal kaybını (LOS) gösterir. Düşük normal çalışmayı gösterir.
  2. RD+/-: Bunlar, kullanıcı SERDES'inde 100Ω (diferansiyel) ile sonlandırılması gereken AC bağlı 100Ω diferansiyel hatlardır.AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekmez.
  3. TD +/-: Bunlar diferansiyel verici girişleri. Modülün içinde 100Ω diferansiyel bitiş ile AC-koparılmış, diferansiyel hatlardır.AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekmez.

Dijital Teşhis Görevleri

TAKFLY TK-B3424-3LCD20 alıcıları, SFP MSA'da tanımlanan 2 tel seri iletişim protokolünü destekler.aynı elektrik özelliklerine sahip.

Standart SFP seri kimliği, alıcının yeteneklerini, standart arayüzlerini, üreticisini ve diğer bilgileri tanımlayan tanımlama bilgilerine erişim sağlar.

Ek olarak, TAKFLY SFP alıcıları, alıcı sıcaklığı gibi cihaz işletim parametrelerine gerçek zamanlı erişim sağlayan benzersiz gelişmiş dijital tanı izleme arayüzü sağlar.lazer yanılsama akımı, iletilmiş optik güç, alınan optik güç ve alıcı kaynağı voltajı.belirli çalışma parametrelerinin fabrika normal aralığı dışında olduğu zaman son kullanıcıları uyarır..

SFP MSA, E2PROM'da 8 bit adres 1010000X (A0h) 'de 2 telli bir seri arayüz üzerinden erişilebilen 256 baytlık bir bellek haritasını tanımlar.Dijital teşhis izleme arayüzü 8 bit adres 1010001X (A2h) kullanır, yani orijinal olarak tanımlanan seri ID bellek haritası değişmeden kalır.Bu nedenle hem GBIC Specifikasyonu hem de SFP Multi Source Agreement ile tamamen geriye dönük uyumludur..

İşlem ve teşhis bilgileri, 2 telli bir seri arayüz aracılığıyla erişilebilen alıcı içindeki Dijital Teşhis Alıcı Denetleyicisi (DDTC) tarafından izlenir ve rapor edilir.Seri protokol etkinleştirildiğinde, seri saat sinyali (SCL, Mod Def 1) makine tarafından üretilir. Pozitif kenar verileri SFP alıcıya, yazma koruması olmayan E2PROM'un segmentlerine gönderir.SFP alıcıdan gelen verileri negatif kenar saatleriSeri veri sinyali (SDA, Mod Def 2) seri veri aktarımı için iki yönlüdür. Ev sahibi, seri protokol etkinleştirmesinin başlangıcını ve sonunu işaretlemek için SDA'yı SCL ile birlikte kullanır.Hafızeler, bireysel olarak veya sırayla ele alınabilecek bir dizi 8 bitlik veri kelimesi olarak düzenlenir.TK-B3424-3LCD20 için dijital teşhisler varsayılan olarak içsel olarak kalibre edilmiştir.

Tipik Arayüz Çember

1.25Gbps SFP İki Yönlü Alıcı, 20KM Erişim Tx1310nm/Rx1490nm

Paket Boyutları

1.25Gbps SFP İki Yönlü Alıcı, 20KM Erişim Tx1310nm/Rx1490nm

Düzenleyici Uygunluk

Özellik Referans Performans
Elektrostatik boşaltma (ESD) IEC/EN 61000-4-2 Standartlarla uyumlu
Elektromanyetik müdahale (EMI) FCC Bölüm 15 Sınıf B EN 55022 Sınıf B (CISPR 22A) Standartlarla uyumlu
Lazer Göz Güvenliği FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 Sınıf 1 lazer ürünü
Bileşen Tanımı IEC/EN 60950, UL Standartlarla uyumlu
ROHS 2002/95/EC Standartlarla uyumlu
EMC EN61000-3 Standartlarla uyumlu
