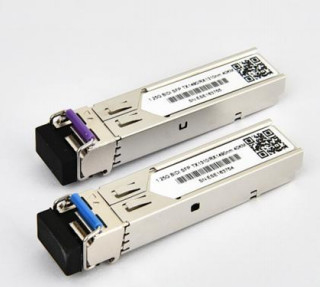

1.25Gbps SFP İki Yönlü Alıcı, 40KM Erişim Tx1310nm/Rx1490nm
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | TK-Bxx92-3LCD20 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$0.01 ~ US$1200/PC |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detay Bilgi |
|||
| Oran: | 50/50 | Merkez Dalgaboyu: | 1450nm |
|---|---|---|---|
| Ekleme Kaybı: | ≤0.3dB | Paket ağırlığı: | 10g |
| Paket Türü: | Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo | dalga boyu: | 1310nm |
| Eksen Hizalaması: | Yavaş eksen veya Hızlı eksen | Dalga boyu aralığı: | 1310nm, 1550nm |
| Uygulama: | Optik İletişim Sistemleri | Ayırıcı oranı: | 98/2 |
| Depolama sıcaklığı: | -40~+85°C | Port numarası: | 1X2 |
| Fiber Uzunluğu: | 1m | Fiber: | PM Corning 980nm fiber |
| Güç Taşıma Kapasitesi: | Yüksek güç | ||
| Vurgulamak: | 40km erişim SFP iki yönlü alıcı,1.25Gbps SFP İki Yönlü Alıcı,Tx1310nm/Rx1490nm SFP İki Yönlü Alıcı |
||
Ürün Açıklaması
- SFP-BIDI alıcı-vericileri, 1,25Gbps/1,0625Gbps çift veri hızını ve SMF ile 40KM iletim mesafesini destekleyen yüksek performanslı, uygun maliyetli modüllerdir.
- Alıcı-verici üç bölümden oluşur: bir DFB lazer vericisi, bir trans-empedans ön amplifikatörü (TIA) ile entegre edilmiş bir PIN fotodiyodu ve MCU kontrol ünitesi. Tüm modüller sınıf I lazer güvenlik gereksinimlerini karşılar.
- Alıcı-vericiler SFP Çoklu Kaynak Anlaşması (MSA) ve SFF-8472 ile uyumludur. Daha fazla bilgi için lütfen SFP MSA'ya bakın.
Özellikler
- 1,25Gbps/1,063Gbps çalışma çift veri hızı
- 40KM aktarım için 1310 nm DFB lazer ve PIN fotodetektör
- Simpleks LC yuvasıyla SFP MSA ve SFF-8472 ile uyumlu
- Dijital Tanısal İzleme: Dahili Kalibrasyon veya Harici Kalibrasyon
- SONET OC-24-LR-1 ile uyumlu
- RoHS ile uyumlu
- +3,3V tekli güç kaynağı
- Çalışma durumu sıcaklık aralığı: 0 °C ila +70 °C (Ticari) / -40 °C ila +85 °C (Endüstriyel)
Uygulamalar
- Gigabit Ethernet
- Fiber Kanal
- Switch arayüzüne geç
- Anahtarlamalı arka panel uygulamaları
- Yönlendirici/Sunucu arayüzü
- Diğer optik iletim sistemleri
Modül Engellemek Diyagram
Mutlak Maksimum Derecelendirmeler
| Parametre | Sembol | Min. | Tip | Maksimum | Birim | Ref. |
| Maksimum Besleme Gerilimi | Vcc | -0,5 | 4.7 | V | ||
| Depolama Sıcaklığı | TS | -40 | 85 | °C | ||
| Kasa Çalışma Sıcaklığı | TEPE | 0 | 70 | °C |
Elektrik Özellikler(TOP = 0 ila 70°C, VCC = 3,15 ila 3,60Volt)
| Parametre | Sembol | Min. | Tip | Maksimum | Birim | Ref. |
| Besleme Gerilimi | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Besleme Akımı | Icc | 185 | 280 | mA | ||
| Verici | ||||||
| Giriş diferansiyel empedansı | Rin | 100 | Ω | 1 | ||
| Tek uçlu veri girişi salınımı | Vin, s. | 250 | 1200 | mV | ||
| İletim Devre Dışı Gerilimi | VD | Vcc–1.3 | Vcc | V | ||
| İletim Etkinleştirme Gerilimi | VEN | Vee | Vee+ 0,8 | V | 2 | |
| İletim Devre Dışı Bırak Onay Zamanı | 10 | biz | ||||
| Alıcı | ||||||
| Tek uçlu veri çıkışı salınımı | Vout, s. | 250 | 800 | mV | 3 | |
| Veri çıkışı yükselme süresi | TR | 100 | 175 | not | 4 | |
| Veri çıkışı düşüş süresi | TF | 100 | 175 | not | 4 | |
| LOS Arızası | VLOS hatası | Vcc–0,5 | VccHOST | V | 5 | |
| LOS Normal | VLOS normu | Vee | Vee+0,5 | V | 5 | |
| Güç Kaynağı Reddi | PSR | 100 | mVpp | 6 |
Notlar:
- Doğrudan TX veri giriş pinlerine bağlanır. Daha sonra AC birleşti
- Veya devreyi açın.
- 100 ohm'luk diferansiyel sonlandırmaya.
- %20 – 80
- Sinyal Kaybı LVTTL'dir. Lojik 0 normal çalışmayı gösterir; mantık 1 hiçbir sinyalin algılanmadığını gösterir.
- Alıcı hassasiyeti, önerilen güç kaynağı filtreleme ağı aracılığıyla uygulanan belirtilen değere kadar 20 Hz ila 1,5 MHz güç kaynağı sinüzoidal modülasyonuyla uyumludur.
Elektrik Giriş / Çıkış Özellikler
| Parametre | Sembol | Min. | Tip | Maks. | Birim | Not | |
| Fark giriş voltajı salınımı | 120 | 820 | mVpp | 1 | |||
|
Tx Girişi devre dışı bırak |
H | VIH | 2.0 | Vcc+0,3 |
V |
||
| L | VIL | 0 | 0,8 | ||||
|
Tx Arıza çıkışı |
H | VOH | 2.0 | Vcc+0,3 |
V |
2 |
|
| L | SES | 0 | 0,8 | ||||
| Giriş Farkı Empedans | Çin | 100 | Ω | ||||
| Parametre | Sembol | Min. | Tip | Maks. | Birim | Not | |
| Fark çıkış voltajı salınımı | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS Çıkışı |
H | VOH | 2.0 | Vcc+0,3 | V |
2 |
|
| L | SES | 0 | 0,8 | ||||
Notlar:
1. TD+/-, modülün içinde 100Ω diferansiyel sonlandırma ile dahili olarak AC bağlanmıştır.
2. Tx Fault ve Rx LOS, ana kart üzerindeki 4,7k ila 10kΩ dirençlerle yukarı çekilmesi gereken açık kolektör çıkışlarıdır. Gerilimi 2,0V ile Vcc+0,3V arasına çekin.
3. RD+/- çıkışları dahili olarak AC bağlanmıştır ve SERDES kullanıcısında 100Ω (diferansiyel) ile sonlandırılmalıdır.
Optik Özellikler
Verici
| Parametre | Sembol | Min. | Tip | Maks. | Birim | Not |
| Çalışma Dalga Boyu | λC | 1260 | 1310 | 1360 | nm | |
| Ortalama çıkış gücü (Etkin) | Po | -5 | 0 | dBm | 1 | |
| Yok Olma Oranı | Acil servis | 10 | dB | 1 | ||
| RMS spektral genişliği | Δλ | 4 | nm | |||
| Yükseliş/Düşüş süresi (%20~%80) | Havale/Tf | 0,26 | not | 2 | ||
| Çıkış Göz Maskesi | Telcordia GR-253-CORE ve ITU-T G.957 uyumlu | |||||
1. 2^23-1 NRZ PRBS modelinde ölçüm yapın
2. Verici göz maskesi tanımı
| Parametre | Sembol | Min. | Tip | Maks. | Birim | Not |
| Çalışma Dalga Boyu | 1470 | 1510 | nm | |||
| Hassasiyet | Psen | -24 | dBm | 1 | ||
| Min. aşırı yük | Pimaks | -3 | dBm | |||
| LOS Onayı | Pa | -36 | dBm | |||
| LOS İddiasının Geri Alınması | Pd | -30 | dBm | 2 | ||
| LOS Histerezisi | Pd-Pa | 0,5 | 6 | dB |
1. 1310nm (1490nm) Işık kaynağı ile ölçülmüştür, ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. LOS onaylanmadığında, RX veri+/- çıkışı sinyal çıkışıdır.
Sabitle Tanımlar Ve Fonksiyonlar
| PIN | İsim | İşlev | Notlar | |
| 1 | VeeT | Tx zemini | ||
| 2 | Gönderim Hatası | Tx arıza göstergesi, Açık Kolektör Çıkışı, aktif “H” | 1 | |
| 3 | Tx'i Devre Dışı Bırak | LVTTL Girişi, dahili çekme, "H" üzerinde Tx devre dışı | 2 | |
| 4 | MOD-DEF2 | 2 kablolu seri arayüz veri girişi/çıkışı (SDA) | 3 | |
| 5 | MOD-DEF1 | 2 telli seri arayüz saat girişi (SCL) | 3 | |
| 6 | MOD-DEF0 | Model mevcut göstergesi | 3 | |
| 7 | Oran seçimi | Bağlantı yok | ||
| 8 | LOS | Rx sinyal kaybı, Açık Kollektör Çıkışı, aktif “H” | 4 | |
| 9 | VeeR | Rx zemini | ||
| 10 | VeeR | Rx zemini | ||
| 11 | VeeR | Rx zemini | ||
| 12 | RD- | Ters alınan veri çıkışı | 5 | |
| 13 | RD+ | Alınan veriler çıktı | 5 | |
| 14 | VeeR | Rx zemini | ||
| 15 | VccR | Rx güç kaynağı | ||
| 16 | VccT | Tx güç kaynağı | ||
| 17 | VeeT | Tx topraklaması | ||
| 18 | Tank Avcısı+ | Verileri ilet | 6 | |
| 19 | TD- | Ters iletim verileri | 6 | |
| 20 | VeeT | Tx topraklaması |
Notlar:
- Yüksek olduğunda bu çıkış bir çeşit lazer arızasını gösterir. Düşük normal çalışmayı gösterir. Ve ana kart üzerinde 4,7 – 10KΩ dirençle yukarı çekilmelidir.
- TX devre dışı bırakma, vericinin optik çıkışını kapatmak için kullanılan bir giriştir. Modül içerisinde 4.7 – 10KΩ direnç ile yukarıya çekilir. Durumları şunlardır:
Düşük (0 – 0,8V): Verici açık (>0,8, < 2,0V): Tanımsız
Yüksek (2,0V~Vcc+0,3V): Verici Devre Dışı Açık: Verici Devre Dışı
Mod Tanımı 0,1,2. Bunlar modül tanımlama pinleridir. Ana kart üzerinde 4,7K – 10KΩ dirençle yukarı çekilmelidirler. Çekme voltajı VccT veya VccR olacaktır.
Mod-Def 0, modülün mevcut olduğunu belirtmek için modül tarafından topraklanmıştır Mod-Def 1, seri kimlik için iki kablolu seri arayüzün saat hattıdır
Mod-Def 2, seri kimlik için iki kablolu seri arayüzün veri hattıdır
Yüksek olduğunda bu çıkış sinyal kaybını (LOS) gösterir. Düşük normal çalışmayı gösterir.
RD+/-: Bunlar diferansiyel alıcı çıkışlarıdır. SERDES kullanıcısında 100Ω (diferansiyel) ile sonlandırılması gereken AC bağlı 100Ω diferansiyel hatlardır. AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekli değildir.
TD+/-: Bunlar diferansiyel verici girişleridir. Bunlar, modülün içinde 100Ω diferansiyel sonlandırmalı, AC bağlantılı, diferansiyel hatlardır. AC bağlantısı modülün içinde yapılır ve bu nedenle ana kartta gerekli değildir.
Dijital Teşhis Fonksiyonlar
TAKFLY TK-B3424-3LCD40 alıcı-vericileri, SFP MSA'da tanımlandığı gibi 2 kablolu seri iletişim protokolünü destekler. Aynı elektriksel özelliklere sahip, GBIC standardında tanımlanan E2PROM ile çok yakından ilişkilidir.
Standart SFP seri kimliği, alıcı-vericinin yeteneklerini, standart arayüzleri, üreticiyi ve diğer bilgileri açıklayan tanımlama bilgilerine erişim sağlar.
Ek olarak, TAKFLY SFP alıcı-vericileri, alıcı-verici sıcaklığı, lazer öngerilim akımı, iletilen optik güç, alınan optik güç ve alıcı-verici besleme voltajı gibi cihaz işletim parametrelerine gerçek zamanlı erişime olanak tanıyan benzersiz bir gelişmiş dijital teşhis izleme arayüzü sağlar. Aynı zamanda, belirli çalışma parametreleri fabrikada ayarlanmış normal aralığın dışında olduğunda son kullanıcıları uyaran gelişmiş bir alarm ve uyarı bayrakları sistemini de tanımlar.
SFP MSA, E2PROM'da 1010000X (A0h) 8 bit adresindeki 2 kablolu seri arayüz üzerinden erişilebilen 256 baytlık bir bellek haritası tanımlar. Dijital teşhis izleme arayüzü 8 bitlik 1010001X (A2h) adresini kullanır, böylece orijinal olarak tanımlanan seri kimlik hafıza haritası değişmeden kalır. Arayüz, GBIC Spesifikasyonu ve SFP Çoklu Kaynak Anlaşması ile aynıdır ve bu nedenle geriye dönük olarak tamamen uyumludur.
Çalıştırma ve teşhis bilgileri, alıcı-vericinin içindeki, 2 kablolu bir seri arayüz aracılığıyla erişilen bir Dijital Tanılayıcı Alıcı-Verici Denetleyicisi (DDTC) tarafından izlenir ve raporlanır. Seri protokol etkinleştirildiğinde, ana bilgisayar tarafından seri saat sinyali (SCL, Mod Def 1) oluşturulur. Pozitif kenar, verileri SFP alıcı-vericisine, E2PROM'un yazmaya karşı korumalı olmayan bölümlerine doğru saatler. Negatif kenar, SFP alıcı-vericisinden gelen verileri saatler. Seri veri sinyali (SDA, Mod Def 2) seri veri aktarımı için iki yönlüdür. Ana bilgisayar, seri protokol aktivasyonunun başlangıcını ve sonunu işaretlemek için SDA'yı SCL ile birlikte kullanır. Bellekler, ayrı ayrı veya sırayla adreslenebilen bir dizi 8 bit veri sözcüğü olarak düzenlenmiştir. TK-B3424-3LCD40 için dijital teşhisler varsayılan olarak Dahili olarak kalibre edilmiştir.
Tipik Arayüz Devre
Paket Boyutlar
Düzenleyici Uyumluluk
| Özellik | Referans | Performans | |
| Elektrostatik boşalma (ESD) | IEC/EN 61000-4-2 | Standartlarla uyumlu | |
| Elektromanyetik Girişim (EMI) | FCC Bölüm 15 Sınıf B EN 55022 Sınıf B (CISPR 22A) | Standartlarla uyumlu | |
| Lazer Göz Güvenliği | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Sınıf 1 lazer ürünü | |
| Bileşen Tanıma | IEC/EN 60950, UL | Standartlarla uyumlu | |
| ROHS | 2002/95/EC | Standartlarla uyumlu | |
| EMC | EN61000-3 | Standartlarla uyumlu | |
