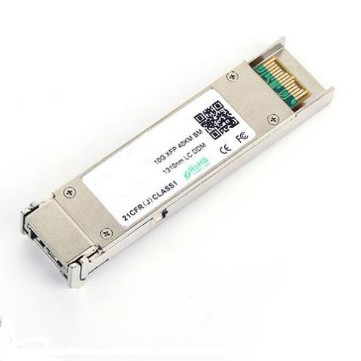

• 10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine
10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine

Ürün ayrıntıları:

Menşe yeri: Guangdong, SHENZHEN
Marka adı: TAKFLY
Sertifika: CE,ROHS,REACH,ISO9001,ISO14001
Model numarası: XFP-TK1392-LC40

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 resim
Fiyat: US$0.01 ~ US$1200/PC
Teslim süresi: 3-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
En iyi fiyat İletişim

Detay Bilgi

Oran: 50/50 Merkez Dalgaboyu: 1450nm
Ekleme Kaybı: ≤0.3dB Paket ağırlığı: 10g
Paket Türü: Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo dalga boyu: 1310nm
Eksen Hizalaması: Yavaş eksen veya Hızlı eksen Dalga boyu aralığı: 1310nm, 1550nm
Uygulama: Optik İletişim Sistemleri Ayırıcı oranı: 98/2
Depolama sıcaklığı: -40~+85°C Port numarası: 1X2
Fiber Uzunluğu: 1m Fiber: PM Corning 980nm fiber
Güç Taşıma Kapasitesi: Yüksek güç
Vurgulamak:

40KM XFP Optik Alıcı

,

1310nm XFP Optik Alıcı

,

10Gbps XFP Optik Alıcı

Ürün Açıklaması

Açıklama
  • TAKFLY XFP-TK1392-LC40 Küçük Form Faktörü 10G (XFP) alıcıları mevcut XFP Çok Kaynaklı Anlaşma (MSA) Özelliğine uyguntur1.IEEE 802'ye göre 10-Gigabit Ethernet10GBASE-LR/LW'ye uygunlar.3ae ve 10G Fiber Channel. XFP MSA'da belirtildiği gibi dijital teşhis fonksiyonları 2 telli seri arayüz aracılığıyla kullanılabilir.Alıcı, Direktife göre RoHS uyumludur ve kurşunsuzdur 2002/95/EC3.

Özellikleri

  • Sıcak takılabilir XFP ayak izi
  • 9.95Gb/s'den 11.3Gb/s'ye kadar bit oranlarını destekler
  • XFI Loopback Modu
  • RoHS-6 uyumlu (kurşunsuz)
  • Güç dağılımı < 1,5W
  • Kutus sıcaklık aralığı: -5°C - 70°C
  • En fazla bağlantı uzunluğu 20km
  • Soğutulmamış 1310nm DFB lazer
  • Tam Dupleks LC konektörü
  • Referans Saati Gerekmiyor
  • Dahili dijital teşhis fonksiyonları
  • Standart kefalet serbest bırakma mekanizması

Başvurular

  1. 10GBASE-LR/LW 10G Ethernet
  2. 10G Fiber Kanalı
  3. SONET OC-192 SR-1 SDH STM I-64.

Mutlak Maksimum Reytingler

Parametreler Simge Min. Tip En fazla. Birim
Maksimum besleme voltajı Vcc3 - 0 oldu.5   4.0 V
Depolama sıcaklığı TS -40   85 °C
Durum Çalışma Sıcaklığı Tdurum - 5   70 °C



Elektrikli Özellikleri(TOP = -5 ile 70 arasında°C, VCC3 = 3,13 ila 3,45 Volt)

Parametreler Simge Min. Tip En fazla. Birim Hakem.
Besleme Voltajı #2 Vcc3 3.13   3.45 V
Besleme Akımı Vcc3 besleme Icc3     450 mA

Modülün toplam gücü

P

    1.5 W 1
Göndericisi
Giriş diferansiyel impedansı Rin   100   Oh 2

Farklı veri girişi salınımı

Vin, P.P. 120   820 mV
Aktarma ve kapatma voltajı VD 2.0   Vcc V 3
Aktif Voltajı Gönder VEN

GND



GND + 0.8

V
Gönderme Etkinleştirme İfadesi Zamanı       10 Biz
Alıcı

Farklı veri çıkışı salınımı

Vout,pp. 340 650 850 mV 4
Veri çıkışı artış süresi tr     38 ps 5
Veri çıkışı düşme süresi Tf     38 ps 5
Kötülük VLOS hatası Vcc05   VccHOST V 6
Los Normal VLOS standardı

GND



GND+0.5

V 6
Güç kaynağı reddedildi PSR         7

Notlar:

  1. Maksimum toplam güç değeri, tam sıcaklık ve gerilim aralığında belirtilmelidir.
  2. İç AC bağlantısından sonra.
  3. Ya da açık devre.
  4. 100 ohm farklılık sonlandırması.
  5. Bunlar filtrelenmemiş 20 ila 80% değerler.
  6. Sinyal Kaybı, 4.7k 10kohm direnç ile 3.15 3.6V'ye çekilmek üzere açık bir kolektördür.
  7. Bölüm 2.7.1. XFP MSA Specifikasyonunda1.

Optik özellikleri(TOP = -5 ile 70 arasında°C, VCC3 = 3,13 ila 3,45 Volt)

Göndericisi
Parametreler Simge - Min. Tip - Max. - Hayır. Birim Hakem.

Ortalama Optik Güç

P

0

3

dBm



Optik Dalga Boyutu

λ

1290 1310 1330

nm



Sidemode Baskı oranı

SSRmin

30

dB



Optik yok olma oranı

Acil Servis

4

dB



Göndericiler ve dağıtım cezası

TDP

    2

dB



Göndericinin ortalama fırlatma gücü

P

    -30

dBm



Tx Jitter

TX



802.3ae gereksinimlerine göre



Nitelikli Gürültü Yoğunluğu

RIN

    -130

dB/Hz


Alıcı
Parametreler Simge - Min. Tip - Max. - Hayır. Birim Not:

Alıcı Duyarlılığı

RSENS

    - 16 dBm 1

Giriş Doymuşluk Gücü (Aşırı yük)

Psat

-6     dBm

Dalga boyu aralığı

λC

1270   1610 nm

Alıcı yansıması

Rrx

    - 27 dB

Los De-Assert

Los Angeles

    - 18 yaşında. dBm
LOS iddia

Los Angeles

- 25     dBm

LOS Histeresi

  0.5   4 dB

Notlar:

En kötü ER ile ölçülür; BER<10-12@ 10.3Gbps, 2311 PRBS.


Pin Atama

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 0


10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 1

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 2



Genel Özellikler

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 3

Dijital teşhis fonksiyonları

XFP MSA tarafından tanımlandığı gibi1, XFP alıcıları, aşağıdaki işletim parametrelerine gerçek zamanlı erişim sağlayan 2 telli bir seri arayüz aracılığıyla dijital teşhis fonksiyonları sağlar:

  1. Alıcı sıcaklığı
  2. Lazer yanılsama akımı
  3. Gönderilen optik güç
  4. Alınan optik güç
  5. Alıcı besleme voltajı

Ayrıca, belirli çalışma parametrelerinin fabrikada ayarlanan normal aralıkların dışında olduğu zaman son kullanıcıları uyarmak için kullanılabilecek karmaşık bir alarm ve uyarı işaretleri sistemi sağlar.



Operasyon ve teşhis bilgisi, alıcı içindeki Dijital Teşhis Alıcı Kontrolörü (DDTC) tarafından izlenir ve rapor edilir.2 tel seri arayüzü ile erişilebilirSeri protokol etkinleştirildiğinde, seri saat sinyali (SCL pin) makine tarafından oluşturulur.Pozitif kenar, XFP alıcısına yazma koruması olmayan bellek haritasının o bölümlerine veri saatleri. Negatif kenar, XFP alıcısından gelen verileri saatiyor. Seri veri aktarımı için seri veri sinyali (SDA pin) iki yönlüdür.Ev sahibi, seri protokol aktivasyonunun başlangıcını ve sonunu belirlemek için SCL ile birlikte SDA kullanırAnılar, bireysel olarak veya sırayla ele alınabilecek bir dizi 8 bitlik veri kelimesi olarak düzenlenir.2-kableli seri arayüz 8 bit parametrelere sıralı veya rastgele erişim sağlar, 000h'den hafızanın en yüksek adresine yönlendirilir.



Mekanik Özellikler

TAKFLY XFP alıcıları, XFP Çoklu Kaynaklaşma Anlaşması (MSA) tarafından tanımlanan boyutlara uyuyor.

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 4

XFP Alıcı (boyutlar mm'de)



PCB düzeni ve Bezel tavsiyeleri

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 5



XFP Ana Tahta Mekanik Düzenleme (boyutlar mm'de)

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 6



XFP Detaylı Anahtar Kurulu Mekanik Düzenleme (boyutlar mm'de)

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 7



Yönetmelik Uygunluğu

10Gbps 1310nm XFP Optik Alıcı, yavaş veya hızlı eksende 40KM iletim mesafesine 8
