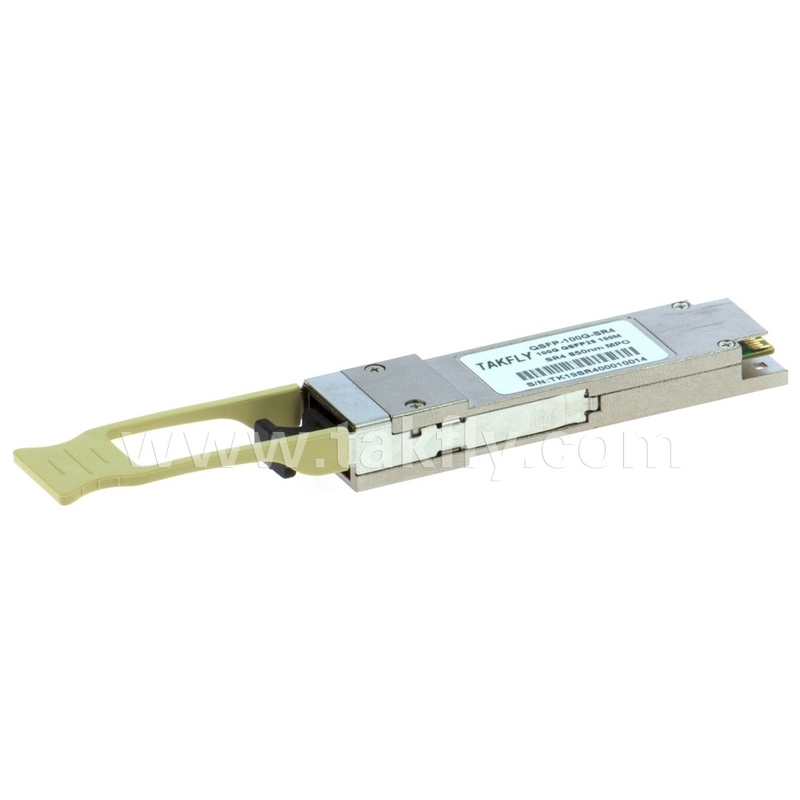

100Gbps QSFP28 SR4 850nm 100m MPO DDM Alıcı ile Kanal başına 27.952 Gbps Verim hızı

100Gbps QSFP28 SR4 850nm 100m MPO DDM Alıcı ile Kanal başına 27.952 Gbps Verim hızı

Ürün ayrıntıları:

Menşe yeri: Guangdong, SHENZHEN
Marka adı: TAKFLY
Sertifika: CE,ROHS,REACH,ISO9001,ISO14001
Model numarası: TKQS28-100G-SR4

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 resim
Fiyat: US$0.01 ~ US$1200/PC
Teslim süresi: 3-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
En iyi fiyat İletişim

Detay Bilgi

Oran: 50/50 Merkez Dalgaboyu: 1450nm
Ekleme Kaybı: ≤0.3dB Paket ağırlığı: 10g
Paket Türü: Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo dalga boyu: 1310nm
Eksen Hizalaması: Yavaş eksen veya Hızlı eksen Dalga boyu aralığı: 1310nm, 1550nm
Uygulama: Optik İletişim Sistemleri Ayırıcı oranı: 98/2
Depolama sıcaklığı: -40~+85°C Port numarası: 1X2
Fiber Uzunluğu: 1m Fiber: PM Corning 980nm fiber
Güç Taşıma Kapasitesi: Yüksek güç
Vurgulamak:

100M QSFP28 SR4 Alıcı

,

100 Gbps QSFP28 SR4 Alıcı

,

850nm QSFP28 SR4 Alıcı

Ürün Açıklaması

Açıklama
  • TKQS28-100G-SR4Çok modlu lif üzerinden saniyede 100 Gigabit bağlantılarda kullanılmak üzere tasarlanmıştır. QSFP28 MSA ve IEEE 802.3bm ile uyumludur.
  • Transceiverin optik verici kısmı, 4 kanallı bir VCSEL (Vertical Cavity) içerir. Yüzey Yayımlayıcı Lazer) dizisi, 4 kanallı giriş tamponu ve lazer sürücüsü, tanı monitörleri, kontrol ve yanılsama blokları.Kontrol arayüzü, saat ve veri sinyalleri için iki kablolu seri arayüzü içerir.VCSEL yanlısı, modül sıcaklığı için teşhis monitörleri.tGönderilen optik güç,Alınan optik güç ve besleme voltajı uygulanır ve sonuçlar TWS arayüzü aracılığıyla kullanılabilir. İzlenen özellikler için alarm ve uyarı eşiği belirlenir.Bayraklar belirlenir ve özellikler eşiğin dışında olduğunda kesintiler oluşturulur.. Bayraklar da ayarlanır ve giriş sinyali kaybı (LOS) ve verici hatası koşulları için kesintiler üretilir.Tüm bayraklar kilitlenmiş ve kilitlemeyi başlatan durum giderildiğinde ve işleme devam edildiğinde bile ayarlanmış kalacaktır.. Tüm kesintiler maskelenebilir ve bayraklar uygun bayrak kayıtlarını okuyarak sıfırlanabilir. Squelch devre dışı bırakılmadıkça, optik çıkış giriş sinyalinin kaybı için bastırılır.TWS arayüzü aracılığıyla hata tespiti veya kanal devre dışı bırakma kanalı devre dışı bırakırDurum, alarm/uyarı ve hata bilgileri TWS arayüzü üzerinden kullanılabilir.
  • Alıcının optik alıcı kısmı, 4 kanallı bir PIN fotodiyot dizisi, 4 kanallı bir TIA dizisi, 4 kanallı bir çıkış tamponu, tanı monitörleri ve kontrol ve kayıtsızlık bloklarını içerir.Optik giriş gücü için teşhis monitörleri uygulanır ve sonuçlar TWS arayüzü üzerinden kullanılabilirİzlenen özellikler için alarm ve uyarı eşiği belirlenir. Eşiğin eşiğin dışında olduğu zaman bayraklar belirlenir ve kesintiler oluşturulur.Ayrıca bayraklar belirlenir ve optik giriş sinyalinin kaybı için kesintiler üretilir (LOS). Tüm bayraklar kilitli ve bayrağı başlatan koşul temizlenir ve operasyon yeniden başlarsa bile ayarlanmış kalacaktır.Tüm kesintiler gizlenebilir ve bayraklar uygun bayrak kayıtlarını okuduktan sonra sıfırlanabilirElektrik çıkışı giriş sinyalinin kaybı için (squelch devre dışı bırakılmadıkça) ve kanalın TWS arayüzü aracılığıyla devre dışı bırakılması için bastırılır.Durum ve alarm/uyarı bilgileri TWS arayüzü üzerinden kullanılabilir..

Özellikleri

ØKanal başına 27.952 Gbps'ye kadar veri hızı

ØOM3 multimode fiber üzerinde en fazla 100m bağlantı uzunluğu

ØYüksek Güvenilirlik 850nm VCSEL teknolojisi

ØElektrikli olarak sıcak fişle açılabilir

ØSFF-8436 uyumlu dijital teşhis

ØQSFP28 MSA ile uyumlu

ØDurum çalışma sıcaklık aralığı:0°C'den 70'e°C

ØGüç dağılımı < 2,5 W


Başvurular

ØVeri merkezi

ØInfiniband QDR

ØFiber kanalı


Standart

ØIEEE 802.3 bm'ye uygun

ØSFF-8436'ya uygun

ØRoHS uyumlu.


Mutlak Maksimum Reytingler

Parametreler

Simge

- Min.

Tipik.

- Max. - Hayır.

Birim

Not:

Depolama sıcaklığı

T 'ler

-40

-

85

oC



Nitelikli Nemlilik

RH

5

-

95

%



Güç kaynağı voltajı

VCC

- 0 oldu.3

-

4

V



Sinyal Giriş Voltajı



Vcc-0.3

-

Vcc+0.3

V



Tavsiye edilen çalışma koşulları

Parametreler

Simge

- Min.

Tipik.

- Max. - Hayır.

Birim

Not:

Durum Çalışma Sıcaklığı

Tcase

0

-

70

oC

Hava akışı olmadan

Güç kaynağı voltajı

VCC

3.14

3.3

3.46

V



Güç kaynağı akımı

ICC

-



750

mA



Veri oranı

BR



25.78125



Gbps

Her kanal

İletişim mesafesi

TD



-

100

m

OM3 Para Birimi



Elektriksel özellikler

Parametreler

Simge

Min.

Tip

En fazla.

Birim

NOte

Güçlendirme Voltajı

Vcc

3.14

3.3

3.46

V



Besleme akımı

Icc





750

mA



Göndericisi

Girdi diferansiyel impedansı

Rin



100



Oh

1

 Farklı veri girişi salınımı

Vin, Pp.

180



1000

mV



Tek uçlu giriş voltaj toleransı

VinT

- 0 oldu.3



4.0

V



Alıcı

Farklı veri çıkışı salınımı

Vout,pp.

300



850

mV

2

Tek uçlu çıkış voltajı



- 0 oldu.3



4.0

V



Notlar:

1.Doğrudan TX veri girişi pinlerine bağlanır.

2.100Ω ohm farklılık sonuna kadar.


Optik özellikleri

Parametreler

Simge

Min.

Tip

En fazla.

Birim

NOte

Göndericisi

Merkezi Dalga Boyutu

λ0

840



860

nm



Her şerit için ortalama fırlatma gücü



- Sekiz.4



2.4

dBm



Spektral Genişlik (RMS)

σ





0.6

nm



Optik yok olma oranı

Acil Servis

2





dB



İletici ve dağılım cezası her şerit

TDP





4.3

dB



Optik Geri Dönüş Kaybı Toleransı

Sıcaklık





12

dB



Çıktı Göz Maskesi

IEEE 802.3bm ile uyumlu



Alıcı

Alıcı Dalga Boyutu

λin

840



860

nm



Rx Bir şerit başına hassasiyet

RSENS





- 10 tane.3

dBm

1

Giriş Doymuşluk Gücü (Aşırı yük)

Psat

2.4





dBm



Alıcı yansıması

- Evet.





-12

dB



Notlar:

1.PRBS 2 ile ölçülür31-1 test modeli, @25.78Gb/s, BER<10-12.


Pin Atama

100Gbps QSFP28 SR4 850nm 100m MPO DDM Alıcı ile Kanal başına 27.952 Gbps Verim hızı 0



Şekil 1 - Ana tahtadaki bağlantı bloğunun çıkışı

Pin

Simge

İsim/Tarif

NOte

1

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

2

Tx2n

Göndericinin tersini gösteren veri girişi



3

Tx2p

Göndericinin tersine çevrilmemiş veri çıkışı



4

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

5

Tx4n

Göndericinin tersini gösteren veri girişi



6

Tx4p

Göndericinin tersine çevrilmemiş veri çıkışı



7

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

8

ModSelL

Modülü Seç



9

ResetL

Modülü Yeniden Ayarla



10

VccRx

3.3V güç kaynağı alıcısı

2

11

SCL

2 kablolu seri arayüz saati



12

SDA

2 kablolu seri arayüz verileri



13

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)



14

Rx3p

Alıcının tersine çevrilmemiş veri çıkışı



15

Rx3n

Alıcının tersine çevirilen veri çıkışı



16

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

17

Rx1p

Alıcının tersine çevrilmemiş veri çıkışı



18

Rx1n

Alıcının tersine çevirilen veri çıkışı



19

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

20

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

21

Rx2n

Alıcının tersine çevirilen veri çıkışı



22

Rx2p

Alıcının tersine çevrilmemiş veri çıkışı



23

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

24

Rx4n

Alıcının tersine çevirilen veri çıkışı

1

25

Rx4p

Alıcının tersine çevrilmemiş veri çıkışı



26

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

27

ModPrsl

Modül mevcut



28

İntl

Kesin.



29

VccTx

3.3V güç kaynağı verici

2

30

Vcc1

3.3V güç kaynağı

2

31

LPMode

Düşük Güç Modu,Bağlantı yok.



32

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

33

Tx3p

Göndericinin tersine çevrilmemiş veri girişi



34

Çeviri:

Göndericinin tersine çevirilmiş veri çıkışı



35

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

36

Tx1p

Göndericinin tersine çevrilmemiş veri girişi



37

T1n

Göndericinin tersine çevirilmiş veri çıkışı



38

GND

Göndericinin yerleşimi (Alıcı Arazi ile ortak)

1

Notlar:

1.GND, QSFP28 modülleri için ortak olan sinyal ve güç kaynağı (güç) sembolüdür.Bunları doğrudan ana pano sinyal ortak zemin düzlemine bağlayın.

2.VccRx, Vcc1 ve VccTx alıcı ve iletim güç kaynağıdır ve eşzamanlı olarak uygulanmalıdır. Önerilen ana kart güç kaynağı filtrelemesi aşağıda gösterilmiştir.Vcc1 ve Vcc Tx, QSFP28 alıcı modülü içinde herhangi bir kombinasyonda içsel olarak bağlanabilir.Bağlantı çubuklarının her biri 500mA maksimum akım için nominaldir.


Dijital teşhis fonksiyonları

TKQS28-100G-SR4 QSFP28 MSA'da tanımlanan 2 tel seri iletişim protokolünü destekler.which aşağıdaki işletim parametrelerine gerçek zamanlı erişim sağlar:

ŸAlıcı sıcaklığı

ŸLazer yanılsama akımı

ŸGönderilen optik güç

ŸAlınan optik güç

ŸAlıcı besleme voltajı

Ayrıca, belirli çalışma parametrelerinin fabrikada ayarlanan normal aralıkların dışında olduğu zaman son kullanıcıları uyarmak için kullanılabilecek karmaşık bir alarm ve uyarı işaretleri sistemi sağlar.



İşlem ve teşhis bilgileri, 2 tel seri arayüzü üzerinden erişilebilen alıcı içindeki Dijital Teşhis Alıcı Kontrolörü tarafından izlenir ve rapor edilir. Seri protokol etkinleştirildiğinde, seri saat sinyali (SCL pin) makine tarafından oluşturulur. Pozitif kenar, verileriQSFP28Alıcı, yazma koruması olmayan hafıza haritasının o bölümlerine.



Negatif kenar saat verileriQSFP28Alıcı. Seri veri sinyali (SDA pin) seri veri aktarımı için iki yönlüdür. Ev sahibi, seri protokol aktivasyonunun başlangıcını ve sonunu belirlemek için SDA'yı SCL ile birlikte kullanır. Anılar, bireysel olarak veya sırayla ele alınabilecek bir dizi 8 bitlik veri kelimesi olarak düzenlenir. 2 telli seri arayüz, 00h'den hafızanın maksimum adresine kadar adreslenen 8 bitlik parametrelere sıralı veya rastgele erişim sağlar.



Bu madde, seri kimlik, dijital izleme ve belirli kontrol işlevleri için kullanılan QSFP28 alıcısı için Bellek Haritasını tanımlar.Hafıza haritası 4 optik kanalı barındırmak ve gerekli hafıza alanını sınırlamak için değiştirilmiştir.Hafızanın yapısıŞekil 2 - QSFP28 Bellek Haritası.Bellek alanı, alt sayfadaki adreslere zamanında erişime izin verir.Fenerleri ve Monitörleri Kesin. Sayfa Seçimi işlevi ile daha az zaman kritik girişler, örneğin seri kimlik bilgileri ve eşiğ ayarları kullanılabilir.Yapı ayrıca gerektiğinde ek üst sayfalar ekleyerek adres genişlemesi sağlarÖrneğin,Şekil 2Üst sayfa 01 ve 02 isteğe bağlıdır. Üst sayfa 01 Uygulama Seçim Tablosunun uygulanmasına izin verir ve üst sayfa 02 kullanıcıya okuma / yazma alanı sağlar.Alt sayfa ve üst sayfa 00 ve 03 her zaman uygulanır. Kullanılan arayüz adresi A0xh ve esas olarak zaman kritik veriler için kullanılırBir kesinti durumuna ilişkin tüm veriler için “tek seferlik okuma” mümkün kılmak için. ifadelendiğinde, makine etkilediği kanalı ve bayrak türünü belirlemek için bayrak alanını okuyabilir.



Hafıza haritası tanımları da dahil olmak üzere daha ayrıntılı bilgi için lütfenQSFP28MSA Specifikasyonu.



Şekil 2- Evet.QSFP28 Bellek Haritası

100Gbps QSFP28 SR4 850nm 100m MPO DDM Alıcı ile Kanal başına 27.952 Gbps Verim hızı 1


Alt Bellek Haritası

2 kablolu seri otobüs adres alanının alt 128 baytı, bakınızTablo 1.Çeşitli erişim için kullanılır

ölçüm ve teşhis fonksiyonları, bir dizi kontrol fonksiyonu ve çeşitli ölçüm ve teşhis fonksiyonlarından hangisini seçmek için bir araç. Adres alanının bu kısmı her zaman kullanılır. doğrudan adreslenebilir ve bu nedenle tekrar tekrar kontrol edilmesi gereken izleme ve kontrol işlevleri için seçilir. erişilebilir.BenDentifier alanı, sayfa 00h ile aynıdır.


Tablo 1- Evet.Alt Bellek Haritası

Bayt Adresi Bayt AdresiByte Adresi

Açıklama

Türü

0

Tanımlayıcı (1 Bayt)

Sadece Okunur

1-2

Durum (2 Bytes)

Sadece Okunur

3-21

Kesinti Bayrakları (19 Bytes)

Sadece Okunur

22-33

Modül Monitörleri (12 Bytes)

Sadece Okunur

34-81

Kanal Monitörleri (48 Bayt)

Sadece Okunur

82-85

Korunmuş (4 Bytes)

Sadece Okunur

86-97

Kontrol (12 Bytes)

Okumak/Yazmak

98-99

Korunmuş (2 Bytes)

Okumak/Yazmak

100-106

Modül ve kanal maskeleri (7 Bytes)

Okumak/Yazmak

107-118

Korunmuş (12 Bytes)

Okumak/Yazmak

119-122

Parola Değiştirme Giriş Alanı (ihtimal) (4 Bytes)

Okumak/Yazmak

123-126

Parola Giriş Alanı (ihtiyaç duyulmaz) (4 Bytes)

Okumak/Yazmak

127

Sayfa Seçimi Bayt

Okumak/Yazmak



Durum Göstergesi Bits

Durum göstergeleri Tablo 2'de tanımlanmıştır.



Tablo 2- Evet.Durum Göstericileri

Bayt

Biraz.

Adı

Açıklama

1

Hepsi.

Sınırlı



2

7

Sınırlı





6

Sınırlı





5

Sınırlı





4

Sınırlı





3

Sınırlı





2

Sınırlı





1

İntl

IntL kesinti çıkış pininin dijital durumu.



0

Veriler hazır değil

Alıcı henüz güçlenmediğini ve monitör verilerinin hazır olmadığını gösterir.


Bayrakları Kes

Hafıza haritasının bir kısmı (3 ila 21 Bayt), bir bayrak alanı oluşturur. Bu alanın içinde, LOS ve Tx Hatayı durumunun yanı sıra çeşitli izlenen öğeler için alarm ve uyarılar rapor edilir.Normal çalışma ve varsayılan durum için, bu alanın bitlerinin değeri 0b'dir. LOS, Tx Hata, modül ve kanal alarmları ve uyarıları için tanımlanmış koşullar için, uygun bit veya bitler ayarlanır, değer = 1b.bitler, etkilenen bitleri içeren bir okuma işlemiyle temizlenene kadar veya ResetL pin ile sıfırlanana kadar ayarlanmış (kapalı) kalmıştırKanal Durumu Kesinti BayraklarıTablo 3.


Tablo 3 Kanal Durumu Kesinti Bayrakları

Bayt

Biraz.

Adı

Açıklama

3

7

L-Tx4 LOS

Kilitli TX LOS göstergesi, kanal 4 (desteklenmiyor)



6

L-Tx3 LOS

Kilitli TX LOS göstergesi, kanal 3 (desteklenmiyor)



5

L-Tx2 LOS

Kilitli TX LOS göstergesi, kanal 2 (desteklenmiyor)



4

L-Tx1 LOS

Kilitli TX LOS göstergesi, kanal 1 (desteklenmiyor)



3

L-Rx4 LOS

Kilitli RX LOS göstergesi, kanal 4



2

L-Rx3 LOS

Kilitli RX LOS göstergesi, kanal 3



1

L-Rx2 LOS

Kilitli RX LOS göstergesi, kanal 2



0

L-Rx1 LOS

Kilitli RX LOS göstergesi, kanal 1

4

7-4

Sınırlı





3

L-Tx4 hatası

Kilitli TX hata göstergesi, kanal 4



2

L-Tx3 hatası

Kilitli TX hata göstergesi, kanal 3



1

L-Tx2 hatası

Kilitli TX hata göstergesi, kanal 2



0

L-Tx1 hatası

Kilitli TX hata göstergesi, kanal 1

5

Hepsi.

Sınırlı





Modül Monitörü Kesinti Bayrakları Tablo 4'te tanımlanmıştır.



Tablo 4- Evet.Modül Monitörü Kesinti Bayrakları

Bayt

Biraz.

Adı

Açıklama

6

7

L-Temp yüksek alarm

Kilitli yüksek sıcaklık alarmı



6

L-Temp Düşük Alarm

Kilitli düşük sıcaklık alarmı



5

Hızlı uyarı

Kilitli yüksek sıcaklık uyarısı



4

L-Temp Düşük Uyarı

Kilitli düşük sıcaklık uyarısı



3-0.

Sınırlı



7

7

L-Vcc Yüksek Alarm

Kilitli yüksek güç alarmı



6

L-Vcc Düşük Alarm

Kilitli düşük güç alarmı



5

L-Vcc Yüksek Uyarı

Kilitli yüksek güç kaynağı uyarısı



4

L-Vcc düşük uyarı

Kilitli düşük güç kaynağı voltajı uyarısı



3-0.

Sınırlı



8

Hepsi.

Sınırlı







Kanal Monitörü Kesinti Bayrakları Tablo 5'te tanımlanmıştır.



Tablo 5- Evet.Kanal İzleyici Kesinti Bayrakları

Bayt

Biraz.

Adı

Açıklama

9

7

L-Rx1 Güçlü Alarm

Yüksek RX güç alarmı, kanal 1



6

L-Rx1 Güç Düşük Alarmı

Kapatılmış düşük RX güç alarmı, kanal 1



5

L-Rx1 Güç Yüksek Uyarı

Yüksek RX gücü uyarısı, kanal 1



4

L-Rx1 Güç Düşük Uyarı

Kapatılmış düşük RX gücü uyarısı, kanal 1



3

L-Rx2 Güçlü Alarm

Yüksek RX güç alarmı, kanal 2



2

L-Rx2 Güç Düşük Alarmı

Kapatılmış düşük RX güç alarmı, kanal 2



1

L-Rx2 Güç Yüksek Uyarı

Yüksek RX gücü uyarısı, kanal 2



0

L-Rx2 Güç Düşükliği Uyarısı

Kilitli düşük RX gücü uyarısı, kanal 2

10

7

L-Rx3 Güçlü Alarm

Yüksek RX güç alarmı, 3. kanal.



6

L-Rx3 Güç Düşük Alarmı

Kapatılmış düşük RX güç alarmı, kanal 3



5

L-Rx3 Güç Yüksek Uyarı

Yüksek RX gücü uyarısı, kanal 3



4

L-Rx3 Güç Düşük Uyarı

Kapatılmış düşük RX gücü uyarısı, kanal 3



3

L-Rx4 Güçlü Alarm

Yüksek RX güç alarmı, kanal 4



2

L-Rx4 Güç Düşük Alarmı

Kapatılmış düşük RX güç alarmı, kanal 4



1

L-Rx4 Güç Yüksek Uyarı

Yüksek RX gücü uyarısı, kanal 4



0

L-Rx4 Güç Düşük Uyarı

Kapatılmış düşük RX güç uyarısı, kanal 4

11

7

L-Tx1 önyargılı yüksek alarm

Yüksek TX önyargısı alarmı, kanal 1



6

L-Tx1 önyargı düşük alarm

Düşük TX kayıtsızlık alarmı, kanal 1



5

L-Tx1 önyargısı yüksek uyarı

Yüksek TX önyargısı uyarısı, kanal 1



4

L-Tx1 önyargısı düşük uyarı

Kapatılmış düşük TX önyargı uyarısı, kanal 1



3

L-Tx2 önyargılı yüksek alarm

Yüksek TX önyargısı alarmı, kanal 2



2

L-Tx2 önyargı düşük alarm

Alt TX yanılsama alarmı, kanal 2



1

L-Tx2 önyargısı yüksek uyarı

Yüksek TX önyargısı uyarısı, kanal 2



0

L-Tx2 önyargısı düşük uyarı

Alt TX önyargısı uyarısı, kanal 2

12

7

L-Tx3 önyargılı yüksek alarm

Yüksek TX önyargısı alarmı, kanal 3



6

L-Tx3 önyargı düşük alarm

Alt TX yanılsama alarmı, kanal 3



5

L-Tx3 önyargısı yüksek uyarı

Yüksek TX önyargısı uyarısı, kanal 3



4

L-Tx3 önyargısı düşük uyarı

Alt TX önyargısı uyarısı, kanal 3



3

L-Tx4 önyargılı yüksek alarm

Yüksek TX önyargısı alarmı, kanal 4



2

L-Tx4 önyargı düşük alarm

Düşük TX yanlısı alarmı, kanal 4



1

L-Tx4 önyargısı yüksek uyarı

Yüksek TX önyargısı uyarısı, kanal 4



0

L-Tx4 önyargısı düşük uyarı

Kapatılmış düşük TX önyargı uyarısı, kanal 4

13

7

L-Tx1 Güçlü Alarm

Yüksek TX Güç alarmı, kanal 1



6

L-Tx1 Güç Düşük Alarmı

Alt TX Güç Alarmı, kanal 1



5

L-Tx1 Güç Yüksek Uyarı

Yüksek TX Güç uyarısı, kanal 1



4

L-Tx1 Güç Düşük Uyarı

Alt TX güç uyarısı, kanal 1



3

L-Tx2 Güçlü Alarm

Yüksek TX Güç alarmı, kanal 2



2

L-Tx2 Güç Düşük Alarmı

Alt TX Güç Alarmı, Kanal 2



1

L-Tx2 Güç Yüksek Uyarı

Yüksek TX Güç uyarısı, kanal 2



0

L-Tx2 Güç Düşük Uyarı

Alt TX uyarısı, kanal 2

14

7

L-Tx3 Güçlü Alarm

Yüksek TX Güç alarmı, 3. kanal.



6

L-Tx3 Güç Düşük Alarmı

Alt TX Güç Alarmı, kanal 3



5

L-Tx31 Güç Yüksek Uyarı

Yüksek TX Güç uyarısı, kanal 3



4

L-Tx3 Güç Düşük Uyarı

Alt TX uyarısı, 3. kanal.



3

L-Tx4 Güçlü Alarm

Yüksek TX Güç alarmı, kanal 4



2

L-Tx4 Güç Düşük Alarmı

Alt TX Güç Alarmı, kanal 4



1

L-Tx4 Güç Yüksek Uyarı

Yüksek TX güç uyarısı, kanal 4



0

L-Tx4 Güç Düşükliği Uyarısı

Alt TX uyarısı, kanal 4

15-16

Hepsi.

Sınırlı

Kararlı kanal izleyici bayrakları, set 4

17-18

Hepsi.

Sınırlı

Korumalı kanal izleyici bayrakları, set 5

19-20

Hepsi.

Sınırlı

Kanal izleyici işaretleri, set 6

21

Hepsi.

Sınırlı





Modül Monitörleri

QSFP28 modülü için gerçek zamanlı izleme, alıcı sıcaklığını, alıcı besleme voltajını ve her gönderme ve alma kanalı için izlemeyi içerir.Ölçülen parametreler 16 bitlik veri alanlarında rapor edilir., yani iki bağlantılı bayt.Tablo 6.



Tablo 6- Evet.Modül İzleme Değerleri

Bayt

Biraz.

Adı

Açıklama

22

Hepsi.

Sıcaklık MSB

Modülün içinden ölçülen sıcaklık

23

Hepsi.

Sıcaklık LSB



24-25

Hepsi.

Sınırlı



26

Hepsi.

Besleme Voltajı MSB

Modülün içinden ölçülen güç kaynağı voltajı

27

Hepsi.

Besleme Voltajı LSB



28-33

Hepsi.

Sınırlı





Kanal İzleme

Gerçek zamanlı kanal izleme her gönderme ve alma kanalı için ve optik giriş gücünü içerir,Tx yanılma akımı ve Tx çıkış gücü. Ölçümler, satıcının belirlediği çalışma sıcaklığı ve voltajı üzerinden kalibre edilir ve aşağıda tanımlandığı gibi yorumlanmalıdır.Alarm ve uyarı eşiği değerleri gerçek zamanlı 16 bit verilerle aynı şekilde yorumlanmalıdır.Tablo 7 kanal izlemesini tanımlar..



Tablo 7- Evet.Kanal İzleme Değerleri

Bayt

Biraz.

Adı

Açıklama

34

Hepsi.

Rx1 Güç MSB

İçsel olarak ölçülen RX giriş gücü, kanal 1

35

Hepsi.

Rx1 Güç LSB



36

Hepsi.

Rx2 Güç MSB

İçsel olarak ölçülen RX giriş gücü, kanal 2

37

Hepsi.

Rx2 Güç LSB



38

Hepsi.

Rx3 Güç MSB

İçsel olarak ölçülen RX giriş gücü, kanal 3

39

Hepsi.

Rx3 Güç LSB



40

Hepsi.

Rx4 Güç MSB

İçsel olarak ölçülen RX giriş gücü, kanal 4

41

Hepsi.

Rx4 Güç LSB



42

Hepsi.

Tx1 Bias MSB

İçsel olarak ölçülen TX yanlısı, kanal 1

43

Hepsi.

Tx1 Bias LSB



44

Hepsi.

Tx2 Bias MSB

İçsel olarak ölçülen TX yanlısı, kanal 2

45

Hepsi.

Tx2 Bias LSB



46

Hepsi.

Tx3 Bias MSB

İçsel olarak ölçülen TX yanlısı, kanal 3

47

Hepsi.

Tx3 Bias LSB



48

Hepsi.

Tx4 Bias MSB

İçsel olarak ölçülen TX yanlısı, kanal 4

49

Hepsi.

Tx4 Bias LSB



50

Hepsi.

Tx1 Power MSB

İçsel olarak ölçülen TX çıkış gücü, kanal 1

51

Hepsi.

Tx1 Güç LSB



52

Hepsi.

Tx2 Power MSB

İçsel olarak ölçülen TX çıkış gücü, kanal 2

53

Hepsi.

Tx2 Güç LSB



54

Hepsi.

Tx3 Power MSB

İçsel olarak ölçülen TX çıkış gücü, kanal 3

55

Hepsi.

Tx3 Güç LSB



56

Hepsi.

Tx4 Power MSB

İçsel olarak ölçülen TX çıkış gücü, kanal 4

57

Hepsi.

Tx4 Güç LSB



58-65





4 rezerve kanal monitörü seti

66-73





5 numaralı rezerve kanal monitörü seti

74-81





Rezerve kanal monitörü seti 6



Kontrol Baytları

Kontrol Baytları Tablo 8'de tanımlanmıştır..



Tablo 8- Evet.Kontrol Baytları

Bayt

Biraz.

Adı

Açıklama

86

7-4

Sınırlı





3

Tx4_Disable

Yayıncıların yazılımı devre dışı bırakmasına izin veren bir okuma/yazma parçası



2

Tx3_Disable

Yayıncıların yazılımı devre dışı bırakmasına izin veren bir okuma/yazma parçası



1

Tx2_Disable

Yayıncıların yazılımı devre dışı bırakmasına izin veren bir okuma/yazma parçası



0

Tx1_Disable

Yayıncıların yazılımı devre dışı bırakmasına izin veren bir okuma/yazma parçası

87

7

Rx4_Rate_Select

Yazılım Hızı Seç, Rx kanalı 4 msb



6

Rx4_Rate_Select

Yazılım Hızı Seç, Rx kanalı 4 lsb



5

Rx3_Rate_Select

Yazılım Hızı Seç, Rx kanalı 3 msb



4

Rx3_Rate_Select

Yazılım Hızı Seç, Rx kanalı 3 lsb



3

Rx2_Rate_Select

Yazılım Hızı Seç, Rx kanalı 2 msb



2

Rx2_Rate_Select

Yazılım Hızı Seç, Rx kanalı 2 lsb



1

Rx1_Rate_Select

Yazılım Hızı Seç, Rx kanalı 1 msb



0

Rx1_Rate_Select

Yazılım Hızı Seç, Rx kanalı 1 lsb

88

7

Tx4_Rate_Select

Yazılım Hızı Seç, Tx kanalı 4 msb (desteklenmiyor)



6

Tx4_Rate_Select

Yazılım Hızı Seç, Tx kanal 4 lsb (Desteklenmiyor)



5

Tx3_Rate_Select

Yazılım Hızı Seç, Tx kanalı 3 msb (Desteklenmiyor)



4

Tx3_Rate_Select

Yazılım Hızı Seç, Tx kanal 3 lsb (Desteklenmiyor)



3

Tx2_Rate_Select

Yazılım Hızı Seç, Tx kanalı 2 msb (Desteklenmiyor)



2

Tx2_Rate_Select

Yazılım Hızı Seç, Tx kanalı 2 lsb (desteklenmiyor)



1

Tx1_Rate_Select

Yazılım Hızı Seç, Tx kanalı 1 msb (Desteklenmiyor)



0

Tx1_Rate_Select

Yazılım Hızı Seç, Tx kanalı 1 lsb (desteklenmiyor)

89

Hepsi.

Rx4_Uygulama_Seç

Yazılım Uygulamaları SFF-8079, Rx Kanal 4

90

Hepsi.

Rx3_Uygulama_Seç

Yazılım Uygulamaları SFF-8079, Rx Kanal 3'e göre Seç

91

Hepsi.

Rx2_Uygulama_Seç

Yazılım Uygulamaları SFF-8079, Rx Kanal 2

92

Hepsi.

Rx1_Uygulama_Seç

Yazılım Uygulamaları SFF-8079, Rx Kanal 1'e göre seçin

93

2-7

Sınırlı





1

Power_set

Güç düşük güç moduna ayarlandı.



0

Güçle geçiş

LPMode sinyali, güç modunu yazılımla değiştirmek.

94

Hepsi.

Tx4_Application_Select

Yazılım Uygulamaları SFF-8079, Tx Kanal 4 (Desteklenmiyor)

95

Hepsi.

Tx3_Application_Select

Yazılım Uygulamaları SFF-8079, Tx Kanal 3 (desteklenmiyor)

96

Hepsi.

Tx2_Application_Select

Yazılım Uygulamaları SFF-8079, Tx Kanal 2 (desteklenmiyor)

97

Hepsi.

Tx1_Application_Select

Yazılım Uygulamaları SFF-8079, Tx Kanal 1 (Desteklenmiyor)

98-99

Hepsi.

Sınırlı



Makine - Alıcı Arayüz Blokları

 100Gbps QSFP28 SR4 850nm 100m MPO DDM Alıcı ile Kanal başına 27.952 Gbps Verim hızı 2

Çizelge Boyutları

 100Gbps QSFP28 SR4 850nm 100m MPO DDM Alıcı ile Kanal başına 27.952 Gbps Verim hızı 3

Çizelge Boyutları

Özellik

Referans

Performans

Elektrostatik boşaltma (ESD)

IEC/EN 61000-4-2

Standartlarla uyumlu

Elektromanyetik müdahale (EMI)

FCC Bölüm 15 Sınıf B EN 55022 Sınıf B (CISPR 22A)

Standartlarla uyumlu

Lazer Göz Güvenliği

FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2

Sınıf 1 lazer ürünü

Bileşen Tanımı

IEC/EN 60950, UL

Standartlarla uyumlu

ROHS

2002/95/EC

Standartlarla uyumlu

EMC

EN61000-3

Standartlarla uyumlu


Bu ürün hakkında daha fazla bilgi edinmek istiyorum
İlgileniyorum 100Gbps QSFP28 SR4 850nm 100m MPO DDM Alıcı ile Kanal başına 27.952 Gbps Verim hızı bana tür, boyut, miktar, malzeme gibi daha fazla ayrıntı gönderebilir misiniz
Teşekkürler!
Cevabını bekliyorum.
