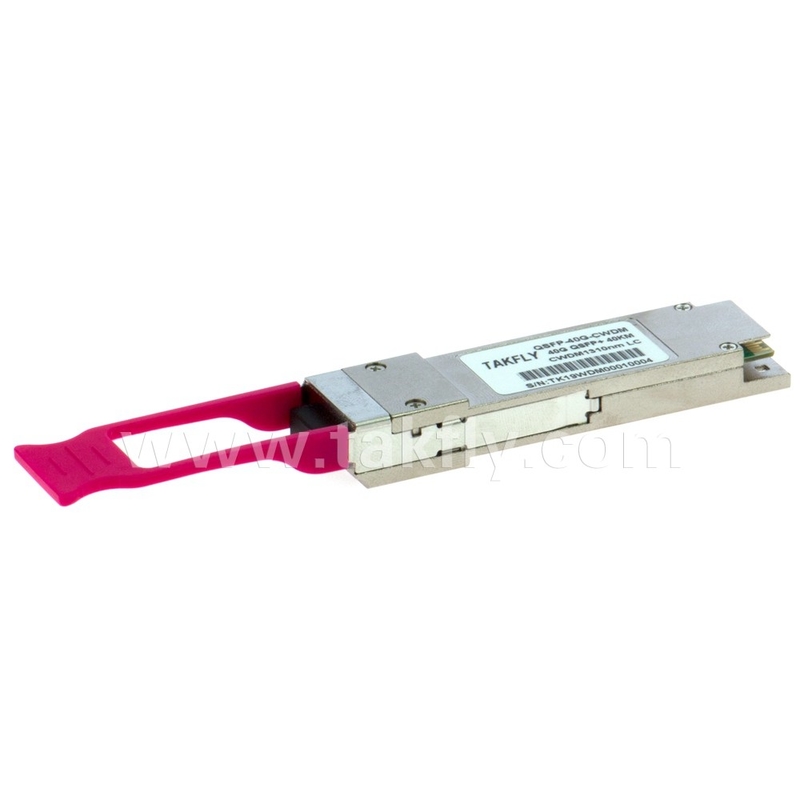

100Gbps QSFP28 ER4 Lite Optik Alıcı Kanal başına 27.952 Gbps'e kadar Veri hızı
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | TKQS28-100G-ER4 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$0.01 ~ US$1200/PC |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detay Bilgi |
|||
| Oran: | 50/50 | Merkez Dalgaboyu: | 1450nm |
|---|---|---|---|
| Ekleme Kaybı: | ≤0.3dB | Paket ağırlığı: | 10g |
| Paket Türü: | Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo | dalga boyu: | 1310nm |
| Eksen Hizalaması: | Yavaş eksen veya Hızlı eksen | Dalga boyu aralığı: | 1310nm, 1550nm |
| Uygulama: | Optik İletişim Sistemleri | Ayırıcı oranı: | 98/2 |
| Depolama sıcaklığı: | -40~+85°C | Port numarası: | 1X2 |
| Fiber Uzunluğu: | 1m | Fiber: | PM Corning 980nm fiber |
| Güç Taşıma Kapasitesi: | Yüksek güç | ||
| Vurgulamak: | 100 Gbps QSFP28 ER4 Lite,100Gbps QSFP28 ER4 Lite Optik Alıcı |
||
Ürün Açıklaması
- TKQS28-100G-ER4, Ethernet 100GBase-ER4 Lite standardına uygun optik iletişim uygulamaları için tasarlanmış 100GB/s alıcı-verici modülüdür. Modül, 25 GB/s elektrik verilerinin 4 giriş kanalını 4 kanal LANWDM optik sinyallerine dönüştürür ve daha sonra 100GB/s optik iletim için tek bir kanala çarpar. Alıcı tarafında, modül 100 gb/s optik girişi 4 kanal LANWDM optik sinyallerine dönüştürür ve daha sonra bunları 4 çıkış kanalına elektriksel verilerle dönüştürür.
- 4 LAN WDM kanalının merkezi dalga boyları 1295.56, 1300.05, 1304.58 ve 1309.14nm'dir. gibi üye ile ilgili . Lanwdm dalga boyu ızgara tanımlanmış içinde IEEE802.3BA.The yüksek performans Soğutulmuş LAN WDM EA-DFB vericileri ve yüksek hassasiyet APD alıcıları üst FEC ve 40km bağlantıları olmadan 30km'ye kadar 100Gabit Ethernet uygulamaları için performans ile FEC.
- Ürün form faktörü, optik/elektrik bağlantısı ve dijital teşhis ile tasarlanmıştır arayüz binaen ile . QSFP+ Çok kaynaklı Anlaşma (MSA) .it sahip olmak olmuş tasarlanmış ile tanışmak . en sert Sıcaklık, nem ve EMI dahil harici çalışma koşulları parazit yapmak.
Fonksiyonel Açıklama
- . alıcı -verici modül almak 4 kanallar ile ilgili 25GB/S elektrik veri, Hangi var olan işlenmiş ile A 4 kanallı Saat Ve Veri İyileşmek (CDR) İc O yeniden şekillendirir Ve azalır . titreşim ile ilgili her biri elektrik sinyal. Daha sonra, EML lazer sürücüsü IC, 4 kanalın elektrik sinyalinin her birini dönüştürür ile BİR optik sinyal O ki iletilen itibaren bir ile ilgili . 4 soğutulmuş EML lazer Hangi var olan paketlenmiş içinde . Verici optik alt montaj (TOSA). Her lazer optik sinyali başlatır özel dalga boyu belirtilen içinde IEEE802.3BA 100g Taban-er4 gereksinimler. Bunlar 4 şeritli optik sinyaller irade olmak optik olarak çoklayıcı içine A Bekar fiber ile A 4'e 1 optik Wdmmux. . optik çıktı güç ile ilgili her biri kanal ki korunmuş devamlı ile BİR otomatik güç kontrol (APC) devre. . Verici çıkışı TX_DIS donanım sinyali ve/veya 2 telli seri ile kapatılabilir arayüz.
- . alıcı almak 4 şeritli Lanwdm optik sinyaller. . optik sinyaller var olan çok yönlü ile A 1'e 4 optik Demux Ve her biri ile ilgili . ortaya çıkan 4 kanallar ile ilgili optik sinyaller ki beslenen içine bir ile ilgili . 4 Alıcı optik alt montajına (ROSA) paketlenmiş alıcılar. Her biri alıcı Dönüştürür bir elektrik sinyaline optik sinyal. Rejenere elektrik sinyalleri yeniden kullanılır ve alçakgönüllü Ve güçlendirilmiş ile . Rx porsiyon ile ilgili . 4 kanallı CDR.. tekrarlı 4 şeritli çıktı elektrik sinyaller CEI-28G-VSR arayüz gereksinimleriyle uyumludur. Ayrıca, her biri optik sinyal alındı ki DOM bölümü tarafından izlenir. İzlenen değer 2 telli seri arayüz aracılığıyla rapor edilir. Eğer Alınan bir veya daha fazla optik sinyal, eşik seviyesinden daha zayıftır, RX_LOS Donanım alarmı irade olmak tetiklendi.
- Bu ürünü güçlendirmek için tek bir +3.3V güç kaynağı gereklidir. Her iki güç kaynağı pimleri vcctx Ve VCCRX var olan içsel olarak bağlı Ve zorunlu olmak uygulanmış eşzamanlı olarak. Gibi başına MSA spesifikasyonlar . modül teklifler 7 Düşük hız donanım kontrol pinler (2-wireserialInterface dahil): Modsell, SCL, SDA, Resetl, LPMode, Modprsl ve İntl.
- Modül Select (Modsell) bir giriş pimidir. Ev sahibi tarafından alçak tutulduğunda, bu ürün 2 telli seri iletişim komutlar. . Modsel izin vermek . kullanmak ile ilgili Bu ürün Açık A Single2-WireInterface Bus-Bireysel Modsel Hatları kullanılmış.
- Seri Saat (SCL) Ve Seri Veri (SDA) var olan gerekli için . 2 telli seri otobüs iletişim Arayüz ve ana bilgisayarın QSFP28 belleğine erişmesini sağlayın harita.
- Resetl PIN, düşük olduğunda ayarları varsayılan durumlarına döndüren tam bir sıfırlama etkinleştirir seviyesi Açık . Sıfırlamak pin ki tutulmuş için daha uzun hariç . minimum darbe uzunluk. Sırasında . uygulamak ile ilgili A sıfırlamak Ana bilgisayar, sıfırlama kesintisinin tamamlandığını gösterene kadar tüm durum bitlerini göz ardı edecektir. . ürün Bunu, data_not_ready biti ile intl (kesinti) sinyali göndererek bunu gösterir. . Bellek haritası. Güç yukarı (sıcak sokma dahil) modülün bunu göndermesi gerektiğini unutmayın. tamamlama bir sıfırlamak.
- Düşük Güç Moda (Lpmode) pin ki kullanılmış ile ayarlamak . maksimum güç tüketim için . ürün sırayla ile korumak ev sahipleri O var olan Olumsuz yetenekli ile ilgili soğutma daha yüksek güç modüller, zorunlu çok modüller olmak kazara eklenmiş
- Modül Sunmak (MODPRSL) ki A sinyal yerel ile . ev sahibi pano Hangi, içinde . yokluk ile ilgili A ürün, ki normalde çekilmiş yukarı ile . ev sahibi VCC. Ne zaman . ürün ki eklenmiş içine . konektör, BT tamamlar . yol ile zemin başından sonuna kadar A direnç Açık . ev sahibi pano Ve İddialar . sinyal. Modprsl Daha sonra belirtir onun MODPRSL'yi "düşük" olarak ayarlayarak mevcut durum.
- Kesme (INTL) bir çıkış pimidir. “Düşük”, olası bir operasyonel hatayı veya ana bilgisayar sistemi için kritik bir durumu gösterir. Ana bilgisayar, 2 telli seri arayüzü kullanarak kesintinin kaynağını tanımlar. INTL pimi açık bir toplayıcı çıkışıdır ve ana bilgisayar kartındaki ana bilgisayar VCC voltajına çekilmelidir.
Özellikler
OSıcak takılabilir QSFP28 MSA Form Faktörü
OEthernet 100GBase-er4 lite ile uyumlu
O103.1gb/s toplam bit hızını destekler
OFEC olmadan G.652 SMF için 30km'ye kadar ulaşılabilir
OFEC ile G.652 SMF için 40km'ye kadar ulaşılabilir
OTek +3.3V güç kaynağı
OÇalışma kasası sıcaklığı: 0 ~ 70OC
OVerici: Soğutulmuş 4x25GB/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)
OAlıcı: 4x25GB/s APD ROSA
O4x25g elektrik arayüzü (OIF CEI-28G-VSR)
OMaksimum güç tüketimi 4.5W
ODubleks lc yuvası
OROHS-6 uyumlu
Başvuru
O100GBase-LR4 Ethernet bağlantıları
OInfiniband QDR ve DDR ara bağlantıları
Oİstemci tarafı 100g telekom bağlantıları
Alıcı -verici blok diyagramı
Şekil 1. Alıcı Bloğu Diyagram
PIN Atama ve Açıklama
Şekil 2. MSA uyumlu Bağlayıcı
Pin tanımı
|
Pin |
Mantık |
Sembol |
İsim/Açıklama |
Not |
|
|
1 |
|
Gnd |
Zemin |
1 |
|
|
2 |
CML-I |
TX2N |
Verici Ters Veri Girişi |
|
|
|
3 |
CML-I |
TX2P |
Verici ters olmayan veri çıkışı |
|
|
|
4 |
|
Gnd |
Zemin |
1 |
|
|
5 |
CML-I |
TX4N |
Verici Ters Veri Girişi |
|
|
|
6 |
CML-I |
TX4P |
Verici ters olmayan veri çıkışı |
|
|
|
7 |
|
Gnd |
Zemin |
1 |
|
|
8 |
Lvtll-i |
Modsel |
Modül Seç |
|
|
|
9 |
Lvtll-i |
Sıfırlamak |
Modül sıfırlama |
|
|
|
10 |
|
VCCRX |
+3.3v güç kaynağı alıcısı |
2 |
|
|
11 |
Lvcmos-i/o |
Scl |
2 telli seri arayüz saati |
|
|
|
12 |
Lvcmos-i/o |
SDA |
2 telli seri arayüz verileri |
|
|
|
13 |
|
Gnd |
Zemin |
|
|
|
14 |
CML-O |
Rx3p |
Alıcı ters olmayan veri çıkışı |
|
|
|
15 |
CML-O |
RX3N |
Alıcı Ters Veri Çıkışı |
|
|
|
16 |
|
Gnd |
Zemin |
1 |
|
|
17 |
CML-O |
Rx1p |
Alıcı ters olmayan veri çıkışı |
|
|
|
18 |
CML-O |
RX1N |
Alıcı Ters Veri Çıkışı |
|
|
|
19 |
|
Gnd |
Zemin |
1 |
|
|
20 |
|
Gnd |
Zemin |
1 |
|
|
21 |
CML-O |
RX2N |
Alıcı Ters Veri Çıkışı |
|
|
|
22 |
CML-O |
Rx2p |
Alıcı ters olmayan veri çıkışı |
|
|
|
23 |
|
Gnd |
Zemin |
1 |
|
|
24 |
CML-O |
Rx4n |
Alıcı Ters Veri Çıkışı |
1 |
|
|
25 |
CML-O |
RX4P |
Alıcı ters olmayan veri çıkışı |
|
|
|
26 |
|
Gnd |
Zemin |
1 |
|
|
27 |
Lvttl-o |
Modprsl |
Modül mevcut |
|
|
|
28 |
Lvttl-o |
İntl |
Yarıda kesmek |
|
|
|
29 |
|
VCCTX |
+3.3 V Güç Kaynağı Verici |
2 |
|
|
30 |
|
VCC1 |
+3.3 v Güç kaynağı |
2 |
|
|
31 |
Lvttl-i |
Lpmode |
Düşük Güç Modu |
|
|
|
32 |
|
Gnd |
Zemin |
1 |
|
|
33 |
CML-I |
TX3P |
Verici ters olmayan veri girişi |
|
|
|
34 |
CML-I |
TX3N |
Verici Ters Veri Çıkışı |
|
|
|
35 |
|
Gnd |
Zemin |
1 |
|
|
36 |
CML-I |
TX1P |
Verici ters olmayan veri girişi |
|
|
|
37 |
CML-I |
TX1N |
Verici Ters Veri Çıkışı |
|
|
|
38 |
|
Gnd |
Zemin |
1 |
Notlar:
1. GND, QSFP28 modülü için yaygın olan sinyal ve besleme (güç) sembolüdür. Hepsi modül içinde yaygındır ve aksi belirtilmedikçe tüm modül voltajları bu potansiyele atıfta bulunulur. Bunları doğrudan Ana Bilgisayar Tahtası Sinyali Ortak Zemin Düzlemine bağlayın.
2.vccrx, VCC1 ve VCCTX alıcı ve iletim gücü tedarikçileridir ve aynı anda uygulanacaktır. Önerilen ana bilgisayar panosu güç kaynağı filtrelemesi aşağıdaki Şekil 3'te gösterilmiştir. VCCRX, VCC1 ve VCCTX, herhangi bir kombinasyonda modül içine dahili olarak bağlanabilir. Konektör pimlerinin her biri maksimum 1000mA akım için derecelendirilir.
Önerilen Güç Kaynağı Filtresi
Şekil 3. Önerilen güç kaynağı KabarcıkR
Mutlak Maksimum Derecelendirmeler
Herhangi bir bireysel mutlak maksimum derecelendirme işleminin neden Buna kalıcı hasar modül.
|
Parametre |
Sembol |
Min |
Maksimum |
Birimler |
Notlar |
|
Saklama sıcaklığı |
TS |
-40 |
85 |
DEGC |
|
|
Çalışma kasası sıcaklığı |
TOp |
0 |
70 |
DEGC |
|
|
Güç kaynağı voltajı |
VCC |
-0.5 |
3.6 |
V |
|
|
Bağıl nem (yoğunlaşma) |
Rh |
0 |
85 |
% |
|
|
Hasar eşiği, her şerit |
ThD |
-3.0 |
|
DBM |
|
Önerilen çalışma koşulları ve güç kaynağı gereksinimleri
|
Parametre |
Sembol |
Min |
Tipik |
Maksimum |
Birimler |
Notlar |
|
Çalışma kasası sıcaklığı |
TOp |
0 |
|
70 |
DEGC |
|
|
Güç kaynağı Gerilim |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Veri hızı, her şerit |
|
|
25.78125 |
|
GB/S |
|
|
Veri hızı doğruluğu |
|
-100 |
|
100 |
ppm |
|
|
Kontrol girişiGerilimYüksek |
|
2 |
|
VCC |
V |
|
|
Kontrol girişiGerilimDüşük |
|
0 |
|
0.8 |
V |
|
|
G.652 ile bağlantı mesafesi (FEC olmadan) |
D1 |
|
|
30 |
km |
1 |
|
G.652 ile bağlantı mesafesi (FEC ile) |
D2 |
|
|
40 |
km |
1 |
Notlar:
1. gerçek fiber kaybına dayanan/km (belirtilen bağlantı mesafesi 0,4db/km'lik fiber yerleştirme kaybı içindir)
Elektriksel özellikler
. takip etme elektrik özellikler var olan tanımlanmış üzerinde . Tavsiye edilen İşletme Çevre aksi halde belirtilen.
|
Parametre |
Test poin |
Min |
Tipik |
Maksimum |
Birimler |
Notlar |
|
Güç tüketimi |
|
|
|
4.5 |
W |
|
|
Tedarik Akımı |
ICC |
|
|
1.36 |
A |
|
|
Verici (her şerit) |
||||||
|
Aşırı yük diferansiyel voltajı PK-PK |
TP1A |
900 |
|
|
MV |
|
|
Ortak mod voltajı (VCM) |
TP1 |
-350 |
|
2850 |
MV |
1 |
|
Diferansiyel sonlandırma |
TP1 |
|
|
10 |
% |
At1mhz |
|
Diferansiyel Dönüş Kaybı (SDD11) |
TP1 |
|
|
SEECEI-28G-VSR |
DB |
|
|
Diferansiyel dönüşüm için ortak mod ve diferansiyel ila ortak |
TP1 |
|
|
SEECEI-28G-VSR |
DB |
|
|
Stresli girdiTest |
TP1A |
SEECEI-28G-VSR |
|
|
|
|
|
Alıcı (her şerit) |
||||||
|
Diferansiyel voltaj, PK-PK |
TP4 |
|
|
900 |
MV |
|
|
Ortak modGerilim(VCM) |
TP4 |
-350 |
|
2850 |
MV |
1 |
|
Ortak mod gürültüsü, rms |
TP4 |
|
|
17.5 |
MV |
|
|
Diferansiyel sonlandırma |
TP4 |
|
|
10 |
% |
At1mhz |
|
Diferansiyel Dönüş Kaybı (SDD22) |
TP4 |
|
|
SEECEI-28G-VSR |
DB |
|
|
Diferansiyel dönüşüm için ortak mod ve ortak moddan diferansiyel |
TP4 |
|
|
SEECEI-28G-VSR |
DB |
|
|
Ortak Modu Dönüş Kaybı (SCC22) |
TP4 |
|
|
-2 |
DB |
2 |
|
Geçiş süresi, 20 ila % 80 |
TP4 |
9.5 |
|
|
ps |
|
|
DikeyGözü kapama (VEC) |
TP4 |
|
|
5.5 |
DB |
|
|
Göz genişliği 10'da-15Olasılık (EW15) |
TP4 |
0.57 |
|
|
UI |
|
|
Göz yüksekliği -den10-15Olasılık (EH15) |
TP4 |
228 |
|
|
MV |
|
Notlar:
1.VCM ana bilgisayar tarafından üretilir. Spesifikasyon, zemin ofset voltajının etkilerini içerir.
2.250MHz to30GHz.
Optik özellikler
|
Ethernet 100Gbase-er4lit |
|
||||||
|
Parametre |
Sembol |
Min |
Tipik |
Maksimum |
Birimler |
Notlar |
|
|
Şerit dalga boyu |
L0 |
1294.53 |
1295.56 |
1296.59 |
NM |
|
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
NM |
|
|
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
NM |
|
|
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
NM |
|
|
|
|
Verici |
|
||||||
|
SMSR |
SMSR |
30 |
|
|
DB |
|
|
|
Toplam ortalamaFırlatma gücü |
PT |
|
|
10.5 |
DBM |
|
|
|
OrtalamaBaşlatma gücü, her şerit |
PAVG |
-2.9 |
|
4.5 |
DBM |
1 |
|
|
Oma, her şerit |
POma |
0.1 |
|
4.5 |
DBM |
2 |
|
|
Herhangi bir aradaki fırlatma gücündeki farkİkiŞeritler (OMA) |
PTX, Fark |
|
|
3.6 |
DB |
|
|
|
OMA eksi vericisi ve dispersiyon cezası (TDP), her şeritte fırlatma gücü |
|
-0.65 |
|
|
DBM |
|
|
|
TDP,Her şerit |
TDP |
|
|
2.5 |
DB |
|
|
|
Yok olma oranı |
Er |
7 |
|
|
DB |
|
|
|
Rin20Oma |
Rin |
|
|
-130 |
DB/Hz |
|
|
|
Optik dönüş kaybı toleransı |
Tol |
|
|
20 |
DB |
|
|
|
Verici yansıtma |
RT |
|
|
-12 |
DB |
|
|
|
OrtalamaPower Off Verici, Her Şerit |
Pooff |
|
|
-30 |
DBM |
|
|
|
Göz Maskesi {X1, X2, X3, Y1, Y2, Y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28,0.4} |
|
|
|
||
|
Alıcı |
|
||||||
|
Hasar eşiği, her şerit |
ThD |
-3.0 |
|
|
DBM |
3 |
|
|
OrtalamaGüç al, her şerit |
|
-16.9 |
|
-4.9 |
DBM |
30km için |
|
|
|
|
|
|
|
|
Bağlantı distanc |
|
|
OrtalamaGüç al, her şerit |
|
-20.9 |
|
-4.9 |
DBM |
40KMLinkdistance için |
|
|
Güç Alın (OMA), her şerit |
|
|
|
-1.9 |
DBM |
|
|
|
Alıcı Hassasiyeti (OMA), her biri Lane |
Sen1 |
|
|
-14.65 |
DBM |
Ber için = 1x10-12 |
|
|
Stresli Alıcı Hassasiyeti (OMA), her şerit |
|
|
|
-12.65 |
DBM |
Ber için = 1x10-12 |
|
|
Alıcı Hassasiyeti (OMA), her şerit |
Sen2 |
|
|
-18.65 |
DBM |
Ber için = 5x10-5 |
|
|
Stresli Alıcı Hassasiyeti (OMA), her şerit |
|
|
|
-16.65 |
DBM |
Ber için = 5x10-5 |
|
|
Alıcı yansıtma |
|
|
|
-26 |
DB |
|
|
|
Herhangi bir arasında alma gücündeki farkİkiŞeritler (ortalama ve OMA) |
PRX, Fark |
|
|
3.6 |
DB |
|
|
|
Los Assert |
Losa |
|
-26 |
|
DBM |
|
|
|
Los Deassert |
LOSD |
|
-24 |
|
DBM |
|
|
|
Los histerezi |
Losh |
0.5 |
|
|
DB |
|
|
|
Alıcı Elektrik 3 DB Üst Kesim Frekans, her şerit |
FC |
|
|
31 |
GHz |
|
|
|
Stres alıcısı hassasiyeti koşullarıTest(Not4) |
|||||||
|
DikeyGöz kapatma cezası, her şerit |
|
|
1.5 |
|
DB |
|
|
|
Stresli göz j2 titreşimi, her şerit |
|
|
0.3 |
|
UI |
|
|
|
Stresli göz j9 titremesi, her şerit |
|
|
0.47 |
|
UI |
|
|
Notlar:
1.Minimum ortalama fırlatma gücü spesifikasyonu, 9.5dB'yi aşmayan ER ve Verici OMA'nın 0.1dbm'den daha yüksek olduğunu temel alır.
2.TDP <0.75 dB olsa bile, OMA min burada belirtilen minimum değeri aşmalıdır.
3.Bu güç seviyesinin bir şeritte olması. Alıcının bu giriş gücünde doğru çalışması gerekmez.
4.Alıcı, modüle edilmiş bir optik giriş sinyali dikey göz kapatma cezasına, stresli göz J2 titreşimine ve stresli göz J9 titremesine sürekli olarak maruz kalabilmeli, stresli alıcı duyarlılığını ölçmek için test koşullarıdır. Bunlar alıcının özellikleri değildir.
Dijital teşhis işlevleri
Aksi belirtilmedikçe, aşağıdaki dijital tanı özellikleri normal çalışma koşulları üzerinde tanımlanır.
belirtildi.
|
Parametre |
Sembol |
Min |
Maksimum |
Birimler |
Notlar |
|
Sıcaklık Monitör Mutlak Hatası |
Dmi_temp |
-3 |
+3 |
DEGC |
Operasyon sıcaklığı aralığı |
|
Besleme Voltajı Monitör Mutlak Hatası |
DMI_VCC |
-0.1 |
0.1 |
V |
Tam çalışma aralığında |
|
Kanal RX Güç Monitörü Mutlak Hatası |
DMI_RX_CH |
-2 |
2 |
DB |
1 |
|
Kanal Bias Mevcut Monitör |
DMI_IBIAS_CH |
-10 |
10 |
anne |
|
|
Kanal TX Güç Monitörü Mutlak Hatası |
DMI_TX_CH |
-2 |
2 |
DB |
1 |
Notlar:
Farklı tek modlu liflerin ölçüm doğruluğu nedeniyle, ek bir +/- 1db dalgalanması veya bir +/- 3 dB toplam doğruluğu olabilir.
Mekanik boyutlar
Figür4. Mekanik çıkışe
ESD
BuTransceiver, SFI pimleri için ESD eşiği 1kV ve MIL-STD-883, yöntem 3015.4 /JESD22-A114-A (HBM) başına test edilen diğer tüm elektrik giriş pimleri için 2kv olarak belirtilir.
Ancak normal Bu modülün işlenmesi sırasında ESD önlemleri hala gereklidir. Bu alıcı -vericiShaşlanmışESD koruyucu ambalajında. Ambalajdan çıkarılmalı ve sadece ESD korumalı birçevre.
Lazer güvenliği
Bu, EN60825-1: 2014'e göre bir Class1 lazer ürünüdür. Bu ürün 21 CFR ile uyuyor 1040.10 ve1040.11, 50 numaralı lazer bildirimi uyarınca sapmalar hariç (24 Haziran 2007).
Dikkat: Burada belirtilenler dışındaki kontrollerin veya ayarlamaların kullanımı veya prosedürlerin performansı tehlikeli radyasyona maruz kalabilir.
