1000BASE-T Bakır SFP Alıcı ODF kablolama cihazları için hızlı ve istikrarlı veri aktarımı
Ürün ayrıntıları:
| Place of Origin: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Fiyat: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detay Bilgi |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | Sertifika: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| Vurgulamak: | 1000BASE-T Bakır SFP Alıcı,Hızlı 1000BASE-T Bakır SFP Alıcı,Sabit 1000BASE-T Bakır SFP Alıcı |
||
Ürün Açıklaması
Özellikleri
- Yukarı. ...ya da 1.25Gb/s iki-yönlü veriler bağlantılar
- SFP ayağıRint
-
TX İptal et ve RX Kayıp/kayıp İşlerİlişki
-
Tamamen metal kabın için düşük EMI
-
Düşük Güç dağıtım ( 1.05W Tipik)
-
Kompakt RJ-45 bağlantı sistemi
-
Erişim Fiziksel katman IC 2 kabloluRiyal otobüs
-
1000 BASE-T operasyonu ana sistemler
SERDES arayüzü
-
Çalışma odası sıcaklık aralığı:0°C - +70°C (Ticari)
-
-20°C ila +85°C (Uzatma)
Başvurular
1.25 Gigabit Ethernet Tamamdır. Kedi 5Kablo
Açıklama

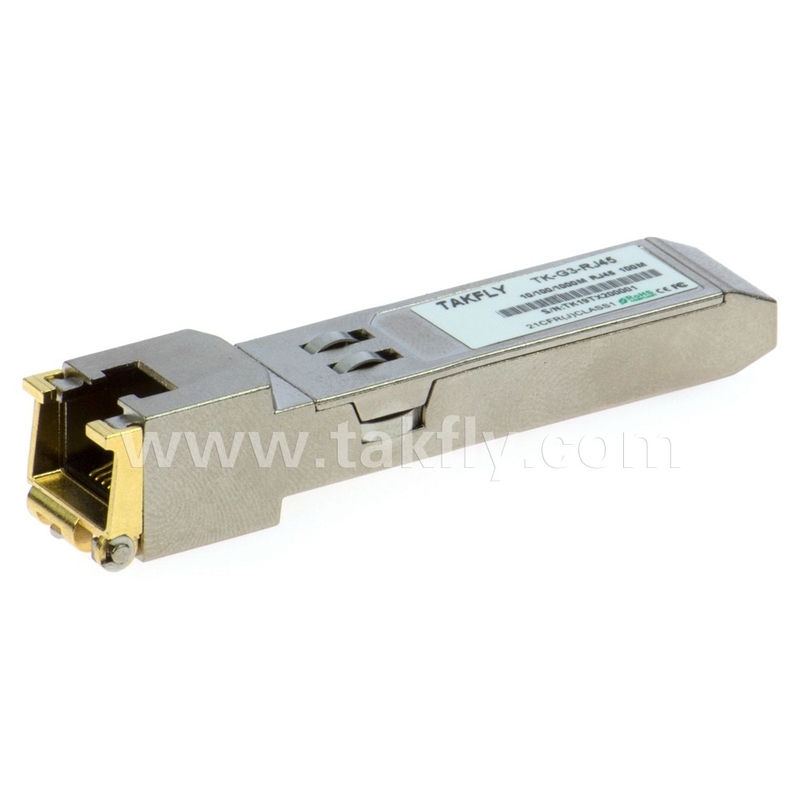

TK- G1-RJ45 Bakır Küçük Form Bağlanabilir (SFP)alıcılar - Evet. yüksek performansı,maliyet Etkili Modül uyumludur ile - Evet. Gigabit Ethernet ve 1000BASE-T Standartlar gibi Belirtilmiş içinde IEEE802.3-2002 ve IEEE802.3ab,hangi destekleyici1000Mbps veriler-oranı Yukarı ...ya da 100metre ulaşmak Tamamdır. korunmasızDönük-Çiftkategorisi 5 Kablo.Modül destekler1000Mbps dolu çift katlı veriler-bağlantılarile5-seviye Nabız AmplitudaModülasyon (PAM) sinyalleri. Dört Çiftler içinde - Evet. Kablo varlar ile birlikte kullanılır simge oranı - Evet. 250 Mbps üzerinde Her biri Çift. Modül Standart sağlar seri Kimlik Bilgi İzlekarınca ile SFP MSA, ile erişilebilir Adres A0h yoluyla - Evet. 2 tel seri CMOS EEPROM Protokol. Bu Fiziksel IC yapabilir. Ayrıca Olmak erişimEğlence yoluyla 2 tel seri otobüs Adres.
Pin Tanımlamalar
Pin Şekil
Şekil 1. Pin Tanımlamalar
Pin Tasarımları
|
PIN |
Adı |
FONKSYON |
SEQ. |
Notlar |
|
|
1 |
VeeT |
Göndericinin yerleşimi |
1 |
VeeT ve VeeR birbirine bağlı. SFP'de. |
|
|
2 |
TX_FAULT |
Göndericisi Suç Indikatyon |
3 |
- Hayır. Uygulandı. içinde SFP. |
|
|
3 |
TX_DISABLE |
İletici etkisizleştir |
3 |
TX'ye bak. Durdurun. |
|
|
4 |
MOD DEF (2) |
Modül Tanımı 2 |
3 |
Veriler Seri için çizgi Kimlik ve İki yönlü veriler Transfer otobüsü. |
|
|
5 |
MOD DEF (1) |
Modül Tanımı 1 |
3 |
Seri için Saat Çizgisi Kimlik ve BidiReksiyonel Veriler Transfer otobüsü. |
|
|
6 |
MOD DEF (0) |
Modül Tanımı 0 |
3 |
Vee'ye bağlı SFP'de. |
|
|
7 |
RATE SELECT |
Uygulanmadı |
3 |
Uygulanmadı. 33K çekme. Vee'ye içinde SFP. |
|
|
8 |
Los Angeles |
Sinyal kaybı |
3 |
Bakın LOS seçeneği. |
|
|
9 |
VeeR |
Alıcı Yer |
1 |
VeeT ve VeeR birbirine bağlı. SFP'de. |
|
|
10 |
VeeR |
Alıcı Yer |
1 |
VeeT ve VeeR birbirine bağlı. SFP'de. |
|
|
11 |
VeeR |
Alıcı Yer |
1 |
VeeT ve VeeR birbirine bağlı. SFP'de. |
|
|
|
12 |
RD- |
Dönüştürüldü Alındı. Veriler çıktı. |
3 |
AC bağlantılı 100 ohm farklılık yüksek hız veriler çizgiler. |
|
|
13 |
RD+ |
Değiştirilmemiş Alındı. Veriler çıktı. |
3 |
AC bağlantılı 100 ohm farklılık yüksek Hız Veri hatları. |
||
|
14 |
VeeR |
Alıcı Yer |
1 |
VeeT ve VeeR birbirine bağlı. SFP'de. |
||
|
15 |
VccR |
Alıcı Gücü |
2 |
VccR ve VccT bağlantılı. SFP'de. |
||
|
16 |
VccT |
Göndericinin gücü |
2 |
VccR ve VccT bağlantılı. SFP'de. |
||
|
17 |
VeeT |
Göndericinin yerleşimi |
1 |
VeeT ve VeeR birbirine bağlı. SFP'de. |
||
|
18 |
TD+ |
Dönüştürülmemiş Girilen veriler |
3 |
AC bağlantılı 100 ohm farklılık yüksek Hız Veri hatları. |
||
|
19 |
TD- |
Dönüştürüldü Girilen veriler |
3 |
AC bağlantılı 100 ohm farklılık yüksek Hız Veri hatları. |
||
|
20 |
VeeT |
Göndericisi Toprak |
1 |
VeeT ve VeeR birbirine bağlı. SFP'de. |
Notlar:
Bağlantı Seq.: Sıcaklık sırasında iğne bağlantısı sırası Bağlama.
1) TX Hata desteklenmiyor ve - Evet. Her zamans Bağlı Yerin üzerine.
2) TX devre dışı bırak, alıcıyı sıfırlamak için kullanılan bir giriş Bu modül. Pin - Evet. çekildi İçeride Modül wiBu a
4.7 KΩ direnç. Düşük (0 0.8 V): Alıcı açık Arasındaki (0,8 V) ve 2.0 V): Belirtilmemiş Yüksek (2.0 3.465 V): Alıcı içinde
Yeniden başlat Durum Açık: Alıcı ve İletişim Yeniden başlat devlet
3) Mod-Def 0, 1,2Bunlar modül tanımlama iğneleri. Yukarıbir 4.7K~ 10K. direniş üzerinde
Ev sahibi kurul. Çekim voltajı VccT olmalıdır. veya VccR Mod-Def 0 Cezalandırılıyor. Modül tarafından göstermek için Modül mevcut Mod-Def 1 saat. İki satır.Kablo Seriel arayüz Kimlik
Mod-Def 2 iki tel seri arayüzünün veri hattı Seri için Kimlik
4) RX_LOS (Signal Kaybı): LVTTL, Host_Vcc maksimum voltajı ile uyumludur. RX_LOS Ayarlanabilir ya da engelliler (Sorunlama'ya bakınız) Bilgi),RX_LOS kullanılmaz ve - Evet. Her zaman Bağlı ...ya da toprak yoluyla 100 ohm Direnç.
5) RD-/+: BunlarFarklı alıcı çıkışları. 100 farklılık çizgisi ile sonlandırıldı Kullanıcı SERDES'de 100 (farklı).
6) TD-/+: Bunlar farklılıklarBunlar AC bağlantılı, diferansiyel hatlardır. 100Farklı bitirme iModülün dışında.
+3.3V Volt Elektrik Gücü Arayüz
|
Parametreler |
Simge |
Min. |
Tip |
En fazla. |
Birimler |
Notlar/Koşullar |
|
Tedarik Mevcut |
İS |
|
320 |
375 |
mA |
1.2W maksimum güç tam güçte Aralık Voltaj ve Temperatür. Aşağıdaki not |
|
Giriş Voltaj |
Vcc |
3.13 |
3.3 |
3.47 |
V |
GND'ye atıfta bulunuldu |
|
Maksimum Voltaj |
Vmax |
|
|
4 |
V |
Maksimum |
Düşük hızlı sinyaller, elektrikTronik özellikler
|
Parametreler |
Simge |
|
Min. |
En fazla. |
Birimler |
Notlar/Koşullar |
|
SFP çıkışı Düşük |
VOL |
|
0 |
0.5 |
V |
4.7k'a 10 kilometrelik çekim host_Vcc, ölçüldü - Evet. Bağlantının ana tarafı |
|
SFP çıkışı Yüksek |
VOH |
|
host_Vcc - 0 oldu.5 |
host_Vcc + 0.3 |
V |
4.7k'a 10 kilometrelik çekim host_Vcc, ölçüldü - Evet. Bağlantının ana tarafı |
|
SFP Giriş Düşük |
VIL |
|
0 |
0.8 |
V |
4.7k'a SFP tarafında ölçülen 10k çekim Vcc'ye Bağlantı |
|
SFP Giriş Yüksek |
HIV |
|
2 |
Vcc +0.3 |
V |
4.7k'a SFP tarafında ölçülen 10k çekim Vcc'ye Bağlantı |
Yüksek hızlı elektrikli arayüz, iletim Line-SFP
|
Parametreler |
Simge |
Min. |
Tip |
En fazla. |
Birimler |
Notlar/Koşullar |
|
Çizgi Sıklık |
fL |
|
125 |
|
MHz |
5 seviyeli kodlama, IEEE 802.3 |
|
Tx Çıktısı İmpedans |
Zout, TX. |
|
100 |
|
Ohm. |
Farklı, herkes için Sıklıkları Arasındaki 1MHz ve 125MHz |
|
Rx Giriş İmpedans |
Zin, RX. |
|
100 |
|
Ohm. |
Farklı, herkes için Sıklıkları Arasındaki 1MHz ve 125MHz |
Yüksek hızlı elektrikli arayüz, ana-SFP
|
Parametreler |
Simge |
Min. |
Tip |
En fazla. |
Birimler |
Notlar/Koşullar |
|
Tek sonlu veriler Giriş salıncak |
Sıfırlama |
250 |
|
1200 |
mV |
Tek uçlu |
|
Tek uçlu veri çıkışı salıncak |
Voutsing |
350 |
|
800 |
mV |
Tek uçlu |
|
Yükseliş/Yıkılma Zamanı |
Tr,Tf |
|
175 |
|
psc |
% 20 - % 80 |
|
TX Giriş İmpedans |
Zin |
|
50 |
|
Ohm. |
Tek uçlu |
|
Rx Çıkış İmpedans |
Zout |
|
50 |
|
Ohm. |
Tek uçlu |
Genel özellikler
|
Parametreler |
Simge |
Min. |
Tipik |
En fazla. |
Birim |
|
|
Operasyon Davası Sıcaklık |
Ticari |
Tc |
0 |
|
70 |
°C |
|
|
Genişlet |
|
- 20 |
|
85 |
°C |
|
Depolama sıcaklığı |
|
|
-40 |
|
85 |
°C |
Mekanik Özellikler
Bu Ev sahibi-yan taraf - Ne? theTK- G1-RJ45uyumlu ...ya da - Evet. Mekanik Özellikler Özetle içinde - Evet. SFP MSA1.
Ön taraf. SFP'nin bir kısmı (Bölümü uzatır) Yüzün ötesinde. plaka İstanbul'da ev sahibi) - Evet. daha büyük yerleştirmek - Evet.RJ-45Bağlantı
Referanslar
1.Küçük Form Faktör Bağlanabilir (SFP)Alıcı Çoklu-Kaynak Anlaşma(MSA),Eylül2000.
2. IEEE802.3 2002
3- Evet.AT24C01A/02/04/08/ 16 2-Kablo Seri CMOS E2PROM- Evet. ,Atmel Şirket.
Yönetmelik Uygunluğu
|
Özellik |
Referans |
Performans |
|
Elektrostatik boşaltma (ESD) |
IEC/EN 61000-4-2 |
Standartlarla uyumlu |
|
Elektromanyetik Müdahale (EMI) |
FCC Bölüm 15 B sınıfı EN 55022 Sınıf B (CISPR 22A) |
Standartlarla uyumlu |
|
Lazer Gözü Güvenlik |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Sınıf 1 lazer ürün |
|
Bileşen Tanınma |
IEC/EN 60950, UL |
Standartlarla uyumlu |
|
ROHS |
2002/95/EC |
Standartlarla uyumlu |
|
EMC |
EN61000-3 |
Standartlarla uyumlu |
