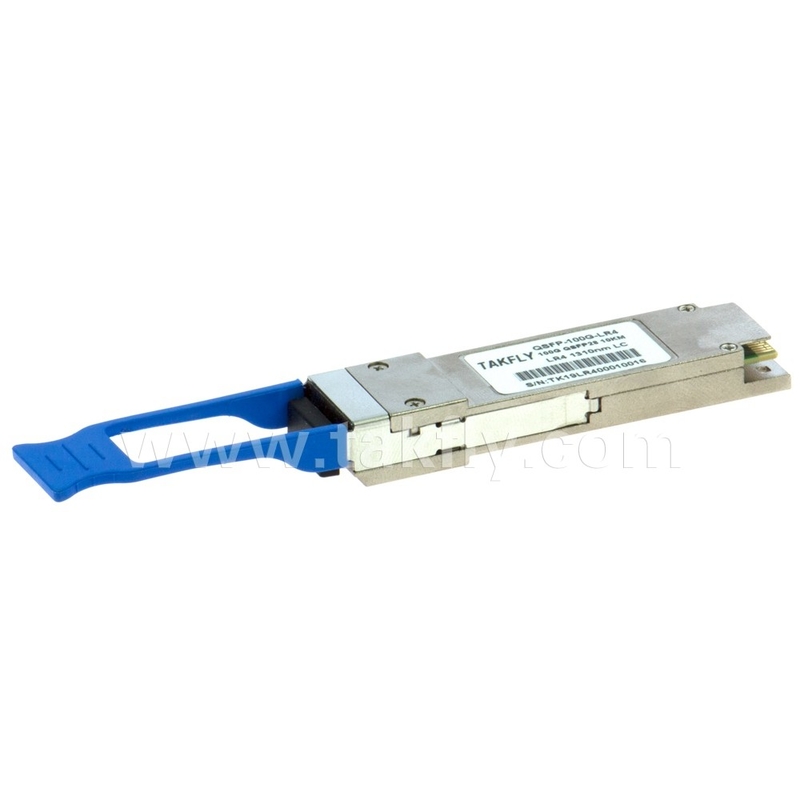

Ürün Açıklaması

Özellikleri

ØSıcak takılabilir QSFP28 MSA biçim faktörü

ØUyumluIEEE 802.3ba 100GBASE-LR4

Ø103.1Gb/s toplu bit hızı destekler

ØG.652 SMF için 10km'ye kadar erişim

ØTek +3.3V güç kaynağı

ØÇalışma odası sıcaklığı:0 ~ 70°C

Øİletici: soğutulmuş 4x25Gb/s LAN WDM EML TOSA (1295.561300 dolar.05, 1304.58, 1309.14nm)

ØAlıcı: 4x25Gb/sPINKırmızı

Ø4x28GElektrikli Seriel Arayüz (CEI-28G-VSR)

ØMaksimum güç tüketimi 4.0W

ØÇifte LC kabı


Başvurular

Ø100GBASE-LR4 Ethernet bağlantıları

ØInfiniband QDR ve DDR bağlantıları

ØMüşteri tarafı 100G Telekom bağlantıları


Açıklama

Bu ürün, IEEE P802.3ba standardının 100GBASE-LR4'e uygun optik iletişim uygulamaları için tasarlanmış 100Gb/s bir alıcı modülüdür.Modül, 25Gb/s elektrik verisinin 4 giriş kanalını 4 LAN WDM optik sinyal kanalına dönüştürür ve daha sonra 100Gb/s optik iletim için tek bir kanala multipleks eder.Alıcı tarafında tersine, modül 100Gb / s optik girişi 4 kanal LAN WDM optik sinyalleri de-multiplexes ve daha sonra elektrik verilerinin 4 çıkış kanalı dönüştürür.

Dört LAN WDM kanalının merkezi dalga boyları 1295'dir.561300 dolar.05, 1304.58 ve 1309.14 nm, IEEE 802.3ba'da tanımlanan LAN WDM dalga boyu şebekesinin üyeleri olarak.Buhigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802.3ba Madde 88 100GBASE-LR4 gereksinimleri.

Ürün, form faktörü, optik/elektrik bağlantısı ve dijital tanı arayüzü ile tasarlanmıştır. QSFP+ Multi-Source Agreement (MSA) uyarınca, sıcaklık, nem ve EMI müdahalesi dahil en zorlu harici çalışma koşullarını karşılamak için tasarlanmıştır.


Fonksiyonel Açıklama

Transceiver modülü, 25Gb/s elektrik verisinin 4 kanalını alır.her elektrik sinyalinin titreşimini yeniden şekillendiren ve azaltan 4 kanallı bir saat ve veri kurtarma (CDR) IC tarafından işlenirDaha sonra, each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)Her lazer IEEE802.3ba 100GBASE-LR4 gereksinimlerinde belirtilen belirli dalga boyunda optik sinyali gönderir.Bu 4 şeritli optik sinyalleri, 4'e 1 optik WDM MUX ile tek bir fiber'e optik olarak multipleks edilecek.Her bir kanalın optik çıkış gücü otomatik güç kontrolü (APC) devresinden sabit tutulur.Göndericinin çıkışı TX_DIS donanım sinyali ve/veya 2 tel seri arayüzü ile kapatılabilir.

Alıcı, 4 şeritli LAN WDM optik sinyallerini alır. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA)Her alıcı optik sinyali elektrik sinyali haline getirir. Yeniden üretilen elektrik sinyalleri, 4 kanallı CDR'nin RX kısmıyla yeniden zamanlandırılır ve amplifiye edilir.Dönüştürülmüş 4 şeritli çıkış elektrik sinyalleri IEEE CAUI-4 arayüz gereksinimlerine uygunEk olarak, her alınan optik sinyal DOM bölümü tarafından izlenir. İzlenen değer 2 tel seri arayüzü aracılığıyla rapor edilir.Eğer bir veya daha fazla alınan optik sinyal, sınır seviyesinden daha zayıfsa, RX_LOS donanım alarmı tetiklenecek.

Bu ürünü çalıştırmak için tek bir +3.3V güç kaynağı gereklidir.MSA özelliklerine göre, modül 7 düşük hızlı donanım kontrol pinini sunar (2 tel seri arayüzü de dahil)ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL ve IntL.

Module Select (ModSelL) bir giriş düğmesidir. Ev sahibi tarafından düşük tutulduğunda, bu ürün 2 tel seri iletişim komutlarına yanıt verir.ModSelL, bu ürünün tek bir 2 kablolu arayüz otobüsünde kullanılmasını sağlar. Bireysel ModSelL hatları kullanılmalıdır.

2 telli seri otobüs iletişim arayüzü için seri saat (SCL) ve seri veri (SDA) gereklidir ve ana bilgisayarın QSFP28 bellek haritasına erişmesini sağlar.

ResetL pin, ResetL pininde düşük bir seviye minimum darbe uzunluğundan daha uzun süre tutulduğunda, ayarları varsayılan durumlarına döndürerek tam bir sıfırlamayı sağlar.Bir sıfırlama işlemi sırasında makine, sıfırlama kesintisinin tamamlandığını gösterene kadar tüm durum bitlerini göz ardı eder.Ürün, bunu, hafıza haritasında Data_Not_Ready bitinin reddedildiği bir IntL (Kapatma) sinyali yayınlayarak gösterir.Aktarma (sıcak yerleştirme dahil) üzerinde modül bir sıfırlama gerektirmeden sıfırlama kesinti tamamlanmasını yayınlamalı olduğunu unutmayın.

Düşük Güç Modusu (LPMode) düğmesi, bu modüllerin daha yüksek güçlü modülleri soğutamayacakları ana bilgisayarları korumak için ürünün maksimum güç tüketimini ayarlamak için kullanılır. Kaza sonucu yerleştirilmiş.

Module Present (ModPrsL), bir ürün bulunmadığında, normalde ana Vcc'ye çekilen ana kartın yerel bir sinyalidir. Ürün bağlantıya yerleştirildiğinde,Ana kartta bir direnç üzerinden toprak yolunu tamamlar ve sinyali iddia. ModPrsL daha sonra ModPrsL'yi “Low” durumuna ayarlayarak mevcut durumunu gösterir.

Interrupt (IntL) bir çıkış iğnesidir. ??Low?? olası bir operasyon hatasını veya ana sistem için kritik bir durumu gösterir.Ev sahibi 2 telli seri arayüz kullanarak kesinti kaynağını tanımlarIntL pin açık bir kolektor çıkıştır ve Host kartındaki Host Vcc voltajına çekilmelidir.


Alıcı Blok Şeması

Müşteri tarafı 100Gbps 10KM QSFP28 LR4 ile DDM Alıcı Yüksek Güçlü Fiber Uzunluğu 1m Telekom Bağlantıları 0

Şekil 1. Alıcı bloğuŞekil



Pin atama ve açıklama

Müşteri tarafı 100Gbps 10KM QSFP28 LR4 ile DDM Alıcı Yüksek Güçlü Fiber Uzunluğu 1m Telekom Bağlantıları 1

Şekil 2. MSA uyumlu Bağlantı


Pin Tanımı

PIN

Mantık

Simge

İsim/Tarif

Not s

1



GND

Toprak

1

2

CML-I

Tx2n

Göndericinin tersini gösteren veri girişi



3

CML-I

Tx2p

Göndericinin tersine çevrilmemiş veri çıkışı



4



GND

Toprak

1

5

CML-I

Tx4n

Göndericinin tersini gösteren veri girişi



6

CML-I

Tx4p

Göndericinin tersine çevrilmemiş veri çıkışı



7



GND

Toprak

1

8

LVTLL-I

ModSelL

Modülü Seç



9

LVTLL-I

ResetL

Modülü Yeniden Ayarla



10



VccRx

+3.3V güç kaynağı alıcısı

2

11

LVCMOS-I/O

SCL

2 telli seri arayüz saati



12

LVCMOS-I/O

SDA

2 telli serili arayüz verileri



13



GND

Toprak



14

CML-O

Rx3p

Alıcının tersine çevrilmemiş veri çıkışı



15

CML-O

Rx3n

Alıcının tersine çevirilen veri çıkışı



16



GND

Toprak

1

17

CML-O

Rx1p

Alıcının tersine çevrilmemiş veri çıkışı



18

CML-O

Rx1n

Alıcının tersine çevirilen veri çıkışı



19



GND

Toprak

1

20



GND

Toprak

1

21

CML-O

Rx2n

Alıcının tersine çevirilen veri çıkışı



22

CML-O

Rx2p

Alıcının tersine çevrilmemiş veri çıkışı



23



GND

Toprak

1

24

CML-O

Rx4n

Alıcının tersine çevirilen veri çıkışı

1

25

CML-O

Rx4p

Alıcının tersine çevrilmemiş veri çıkışı



26



GND

Toprak

1

27

LVTTL-O

ModPrsL

Modül mevcut



28

LVTTL-O

İntl

Kesin.



29



VccTx

+3.3 V Güç kaynağı verici

2

30



Vcc1

+3.3 V güç kaynağı

2

31

LVTTL-I

LPMode

Düşük Güç Modu



32



GND

Toprak

1

33

CML-I

Tx3p

Göndericinin tersine çevrilmemiş veri girişi



34

CML-I

Çeviri:

Göndericinin tersine çevirilmiş veri çıkışı



35



GND

Toprak

1

36

CML-I

Tx1p

Göndericinin tersine çevrilmemiş veri girişi



37

CML-I

T1n

Göndericinin tersine çevirilmiş veri çıkışı



38



GND

Toprak

1

 Notlar:

1. GND, QSFP28 modülü için ortak olan sinyal ve güç (güç) sembolüdür.Bunları doğrudan ana pano sinyal ortak zemin düzlemine bağlayın.

2.VccRx, Vcc1 ve VccTx alıcı ve iletim güç kaynağıdır ve eşzamanlı olarak uygulanmalıdır. Önerilen ana kart güç kaynağı filtreleme aşağıdaki Şekil 3'te gösterilmiştir.Vcc1 ve Vcc Tx, modülün içinde herhangi bir kombinasyonda iç bağlantı sağlanabilir.Bağlantı çubuklarının her biri maksimum akım için 1000mA.


Tavsiye edilen güç kaynağı filtresi

Müşteri tarafı 100Gbps 10KM QSFP28 LR4 ile DDM Alıcı Yüksek Güçlü Fiber Uzunluğu 1m Telekom Bağlantıları 2

Şekil 3. Önerilen güç kaynağıFiltrer


Mutlak Maksimum Reytingler

Herhangi bir bireysel mutlak maksimum kapasiteyi aşan işlemin bu modüle kalıcı hasar verebileceğini belirtmek gerekir.

Parametreler

Simge

Min.

En fazla.

Birimler

Notlar

Depolama sıcaklığı

TS

-40

85

degC



Çalışma odası sıcaklığı

TOP

0

70

degC



Güç kaynağı voltajı

VCC

- 0 oldu.5

3.6

V



Nitelikli Nem (kondansiye olmayan)

RH

0

85

%



Hasar Sınırı, her şerit

THd

5.5



dBm



Önerilen çalışma koşulları ve güç kaynağı gereksinimleri


Parametreler

Simge

Min.

Tipik

En fazla.

Birimler

Çalışma odası sıcaklığı

TOP

0



70

degC

Güç kaynağı voltajı

VCC

3.135

3.3

3.465

V

Veri Hızı, her şerit





25.78125



Gb/s

Kontrol Giriş Voltajı Yüksek



2



Vcc

V

Kontrol Giriş Voltajı Düşük



0



0.8

V

G ile bağlantı mesafesi.652

D

0.002



10

km

Notlar:

1. Gerçek fiber kaybına/km bağlı olarak (bağlantı mesafesi 0,4dB/km'lik fiber ekleme kaybı için belirtilmiştir)



Elektriksel Özellikler

Aksi belirtilmedikçe, aşağıdaki elektrik özellikleri tavsiye edilen çalışma ortamı üzerinde tanımlanır.

Parametreler

Simge

Min.

Tipik

En fazla.

Birimler

Notlar

Güç tüketimi







4.0

W



Besleme akımı

Icc





1.21

A



Alıcı GüçlendirilmişBaşlatma Zaman









2000



ms



1

Göndericiler (her şerit)





Tek uçlu giriş voltaj toleransı (2 Not)







- 0 oldu.3







4.0





V

TP1 sinyali için ortak

AC Genel Modu Giriş

Voltaj Toleransı





15







mV



RMS

Farklı Giriş VoltajSwing Sınır





50







mVpp

LOSA

Sınır

Farklı Swing

Giriş

Voltaj



Vin, Pp.



190





700



mVpp



Farklı Giriş Impedansı

Zin

90

100

110

Ohm.



Alıcı (her şerit)



Tek uçlu Voltaj





Çıkış







- 0 oldu.3







4.0





V

İşarete atıfta bulunulur

Genel

AC Common Mode çıkışı

Voltaj









7.5



mV



RMS

Farklı çıkış voltaj salınımı



Vout,pp.



300





850



mVpp



Differansiyel Impedans



Çıkış



Zout



90



100



110



Ohm.



Notlar:

1.Güç açma başlatma süresi, güç kaynağı voltajlarının seviyeye ulaştığı ve yukarıda kaldığı zamandır.Modülün tam olarak işlevsel hale gelinceye kadar en az önerilen çalışma güçleri.

2.Tek uçlu giriş voltaj toleransı anlık giriş izin verilen aralığıdır sinyaller.



Optik özellikleri

QSFP28 100GBASE-LR4


Parametreler

Simge

Min.

Tipik

En fazla.

Birim

Notlar






Yol Dalga Uzunluğu

L0

1294.53

1295.56

1296.59

nm






L1

1299.02

1300.05

1301.09

nm






L2

1303.54

1304.58

1305.63

nm






L3

1308.09

1309.14

1310.19

nm




Göndericisi


Yan mod bastırma oranı

SMSR

30





dB




Toplam ortalama fırlatma gücü

PT





10.5

dBm




Her bir şerit için ortalama fırlatma gücü



PAVG



- Dört.3





4.5



dBm




OMA, her yol.

POMA

- Bir.3



4.5

dBm

1


Farklılık içinde Fırlatma GüçHerhangi bir- İki.Yollar (OMA)



Ptx, farklı







5



dB




FırlatmaGüçOMA eksi İletici ve Dağınıklık





- İki.3







dBm




Ceza (TDP), her şerit













TDP, her şerit

TDP





2.2

dB



Yokoluş oranı

Acil Servis

4





dB



RIN20OMA

RIN





-130

dB/Hz



Optik Geri Dönüş Kaybı Toleransı

TOL





20

dB



İletici yansıması

RT





-12

dB



Göz maskesini tak.X2, X3,Y1, Y2, Y3}





- Hayır.25- Evet.4- Evet.45- Evet.25- Evet.28, 0,4





2

Ortalama  Fırlatma Güç Kapat.

İletici, her şerit.



- Evet.







-30



dBm



Alıcı

Hasar Sınırı, her şerit

THd

5.5





dBm

3

Toplam Orta Alıcı Gücü







10.5

dBm



Her şerit için ortalama alıcı güç





- 10 tane.6





4.5



dBm



Alıyorum.  Güç (OMA), Her biri

Lane









4.5



dBm



Alıcı duyarlılığı (OMA), her bir şerit



SEN







- Sekiz.6



dBm



Stresli Alıcı Duyarlılık

(OMA), her şerit









- Altı.8



dBm



4

Alıcı yansıması

RR





-26

dB



Farklılık içinde Alıyorum. Güç

Herhangi bir iki şerit (OMA) arasında



Prx,diff







5.5



dB



LOS iddia

LOSA



- 18 yaşında.



dBm



LOS Deassert

Kayıp



- 15



dBm



LOS Histeresi

Kaybetmek

0.5





dB



Alıcı Elektrik 3 dB üst kesme frekansı, her şerit



Fc







31



GHz



Stres alıcı hassasiyet testi koşulları (5 not)

DikeyGöz kapatmaCeza.Her biri Lane







1.8





dB



Stresli Göz J2 Jitter, her Lane





0.3



UI



Stresli Göz J9 Jitter, her Lane





0.47



UI


 Notlar:

1.TDP < 1 dB olsa bile, OMA min burada belirtilen asgari değeri aşmalıdır.

2.Aşağıdaki Şekil 4'e bakın.

3.Alıcı, modüle edilmiş bir optik giriş sinyaline sürekli maruz kalmayı hasar almadan tolere edebilir.

Alıcı bu giriş gücünde doğru çalışmak zorunda değil.

4.BER için alıcı girişinde uygunluk testi sinyali ile ölçülür = 1x10-12.

5.Dikey göz kapatma cezası ve stresli göz titreşimi, stresli alıcı hassasiyetini ölçmek için test koşullarıdır. Alıcı.

 Müşteri tarafı 100Gbps 10KM QSFP28 LR4 ile DDM Alıcı Yüksek Güçlü Fiber Uzunluğu 1m Telekom Bağlantıları 3


Dijital teşhis fonksiyonları

Aksi belirtilmedikçe, aşağıdaki dijital teşhis özellikleri normal çalışma koşullarında tanımlanır.

Parametreler

Simge

Min.

En fazla.

Birimler

Notlar

Sıcaklık monitörmutlak hata



DMI_Temp



-3



+3



degC

Çalışma sıcaklık aralığının üzerinde

Güçlendirme voltajı monitörü

Mutlak hata



DMI _VCC



- 0 oldu.1



0.1



V

Tam çalışma süresi

Aralık

Kanal RX GüçMonitör mutlak hata



DMI_RX_Ch



-2



2



dB



1

Kanal Önyargı akım

monitör

DMI_Ibias_Ch

-10%

% 10

mA



Kanal TX Güç

Mutlak hatayı izle

DMI_TX_Ch

-2

2

dB

1
 Notlar:

Önemli ...ya da ölçüm doğruluk - Ne? farklı tek Mod lifler, Orada. olabilir. Olmak bir ek +/-1 dB dalgalanma, ya da toplamda +/- 3 dB - Kesinlikle.



Mekanik Boyutlar

Müşteri tarafı 100Gbps 10KM QSFP28 LR4 ile DDM Alıcı Yüksek Güçlü Fiber Uzunluğu 1m Telekom Bağlantıları 4

Şekil4Mekanik Çizelgee


ESD

Bu alıcı, MIL-STD-883, Metod 3015.4 / JESD22-A114-A (HBM) uyarınca test edilen yüksek hızlı veri pinleri için 1KV ve diğer tüm elektrikli giriş pinleri için 2KV ESD eşiği olarak belirtilmiştir.Bu modülün işlenmesi sırasında normal ESD önlemleri gerekmektedir.. Bu alıcı ESD koruyucu ambalajında gönderilmektedir. Çevre.


Lazer Güvenliği

Bu, EN 60825-1 uyarınca 1. sınıf lazer ürünüdür:2014Bu ürün, 24 Haziran 2007 tarihli 50 sayılı Lazer Bildirimine göre sapmalar hariç 21 CFR 1040.10 ve 1040.11'e uyuyor.

Dikkat: Burada belirtilenlerden farklı kontrol veya ayarlamaların kullanılması veya prosedürlerin gerçekleştirilmesi tehlikeli radyasyona maruz kalmaya neden olabilir.


Yönetmelik Uygunluğu

Özellik

Referans

Performans



Elektrostatik boşaltma(ESD)



IEC/EN 61000-4-2



Standartlarla uyumlu



Elektromanyetik müdahale (EMI)

FCC Bölüm 15 Sınıf B EN 55022 Sınıf B

(CISPR 22A)



Standartlarla uyumlu



Lazer Göz Güvenliği

FDA 21CFR 1040.10, 1040.11 IEC/EN

60825-1, 2



Sınıf 1 lazer ürünü

Bileşen Tanımı

IEC/EN 60950, UL

Standartlarla uyumlu

ROHS

2002/95/EC

Standartlarla uyumlu

EMC

EN61000-3

Standartlarla uyumlu


Etiket:

10G DWDM SFP+

1.25G BIDI Optik Alıcı-Verici Modülü

1270nm Optik Alıcı-Verici Modülü

Bu ürün hakkında daha fazla bilgi edinmek istiyorum
İlgileniyorum Müşteri tarafı 100Gbps 10KM QSFP28 LR4 ile DDM Alıcı Yüksek Güçlü Fiber Uzunluğu 1m Telekom Bağlantıları bana tür, boyut, miktar, malzeme gibi daha fazla ayrıntı gönderebilir misiniz
Teşekkürler!
Cevabını bekliyorum.
