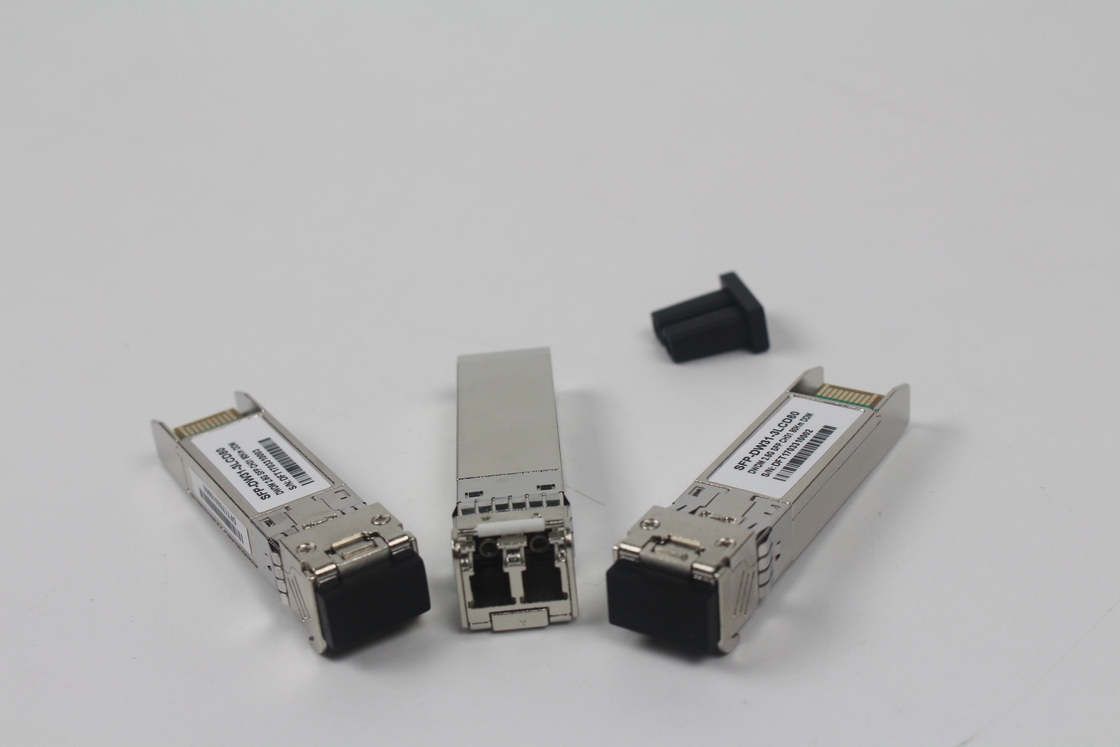

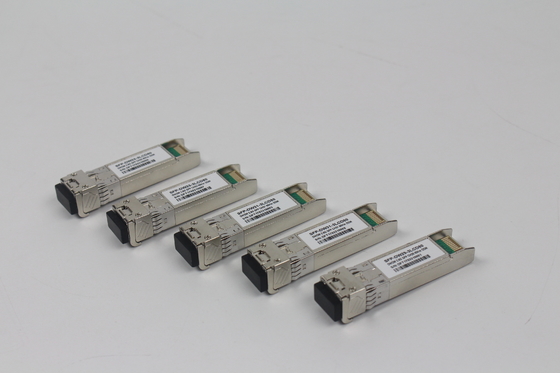

10Gbps DWDM 40KM 50GHz SFP+ Alıcı
Ürün ayrıntıları:
Menşe yeri: | Guangdong, SHENZHEN |
Marka adı: | TAKFLY |
Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
Model numarası: | TKQS28-100G-SR4 |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 resim |
---|---|
Fiyat: | US$0.01 ~ US$1200/PC |
Teslim süresi: | 3-7 iş günü |
Ödeme koşulları: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Detay Bilgi |
|||
Oran: | 50/50 | Merkez Dalgaboyu: | 1450nm |
---|---|---|---|
Ekleme Kaybı: | ≤0.3dB | Paket ağırlığı: | 10g |
Paket Türü: | Çıplak Fiber, 900um Gevşek Boru, 2mm Kablo | dalga boyu: | 1310nm |
Eksen Hizalaması: | Yavaş eksen veya Hızlı eksen | Dalga boyu aralığı: | 1310nm, 1550nm |
Uygulama: | Optik İletişim Sistemleri | Ayırıcı oranı: | 98/2 |
Depolama sıcaklığı: | -40~+85°C | Port numarası: | 1X2 |
Fiber Uzunluğu: | 1m | Fiber: | PM Corning 980nm fiber |
Güç Taşıma Kapasitesi: | Yüksek güç |
Ürün Açıklaması
Özellikleri
- 11.1Gbps'e kadar veri bağlantıları
- SMF üzerinden 40KM'ye kadar iletim
- DWDM EML Lazer ve PIN alıcısı
- Daha düşük EMI için metal kabın
- Entegre Dijital Teşhis izleme ile 2 tel arayüzü
- SFP + sıcak takılabilir ayak izi
- SFF 8472'ye uygun özellikler
- LC konektörü ile SFP+ MSA'ya uygun
- Tek 3.3V güç kaynağı
- Durum çalışma sıcaklık aralığı:0°C'den 70°C'ye kadar
- Güç dağılımı < 1.5W
Başvurular
- 10GBASE-ER/EW
- 40km 10G Fiber Kanalı
- FEC ile 10G Ethernet
Ürün Tanımı
TAKFLY TKD-xx92-3LCD40 alıcıları, bir PIN diyot ve sıcaklık dengelenmiş DFB-EML verici içerir.Bu modül tek modlu fiber için tasarlanmıştır ve 50GHz nominal dalga boyunda çalışır.C bant DWDM dalga boyu.
Ürün seçimi
C bantı λc dalga boyu kılavuz pin tanımları
Kanal |
Dalga boyu (nm) |
Frekans (THZ) |
Kanal |
Dalga boyu (nm) |
Frekans (THZ) |
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
ITU dışı |
En yüksek dalga uzunluğu 1528.77nm-1567 arasındadır.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
Mutlak Maksimum Reytingler
Parametreler |
Simge |
- Min. |
Tipik. |
- Max. - Hayır. |
Birim |
Not: |
Depolama sıcaklığı |
T 'ler |
-40 |
- |
85 |
oC |
|
Nitelikli Nemlilik |
RH |
5 |
- |
95 |
% |
|
Güç kaynağı voltajı |
VCC |
- 0 oldu.3 |
- |
4 |
V |
|
Sinyal Giriş Voltajı |
|
Vcc-0.3 |
- |
Vcc+0.3 |
V |
|
Tavsiye edilen çalışma koşulları
Parametreler |
Simge |
- Min. |
|
Tipik. |
- Max. - Hayır. |
Birim |
Not: |
Durum Çalışma Sıcaklığı |
Tcase |
0 |
|
- |
70 |
oC |
Hava akışı olmadan |
|
|
|
|
|
|
|
|
Güç kaynağı voltajı |
VCC |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
Güç kaynağı akımı |
ICC |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
Veri oranı |
BR |
|
|
10.3125 |
|
Gbps |
|
|
|
|
|
|
|
|
|
İletişim mesafesi |
TD |
|
|
- |
40 |
km |
|
|
|
|
|
|
|
|
|
Çifte lif |
|
|
Tek mod lifleri |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Optik özellikleri
Parametreler |
Simge |
Min. |
Tip |
En fazla. |
Birim |
Not: |
|
|
|
|
|
|
|
|
|
Göndericisi |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ortalama Optik Güç |
Pout |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
Optik Dalga Boyutu |
λc |
λc-0.1 |
|
λc+0.1 |
nm |
|
|
|
|
|
|
|
|
|
|
Merkezi Dalga Boyutu Arası |
|
|
100 |
|
GHz |
2 |
|
|
|
|
|
|
|
|
|
Optik yok olma oranı |
Acil Servis |
6.0 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
Göndericiler ve Dağınıklık |
TDP |
|
|
3.0 |
dB |
|
|
Ceza |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Yan mod Baskı oranı |
SMSR |
30 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
Ortalama fırlatma gücü |
- Evet. |
|
|
-30 |
dBm |
|
|
|
|
|
|
|
|
|
|
Çıktı Göz Maskesi |
|
IEEE 802.3ae ile uyumlu |
|
|
|
||
|
|
|
|
|
|
|
|
Alıcı |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rx Duyarlılığı |
RSENS |
|
|
- 15.8 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
Giriş Doymak Gücü |
Psat |
-6 |
|
|
dBm |
|
|
(aşırı yüklenme) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dalga boyu aralığı |
λC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
Los De-Assert |
Kayıp |
|
|
-17 |
dBm |
|
|
|
|
|
|
|
|
|
|
LOS iddia |
LOSA |
-30 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
LOS Histeresi |
|
0.5 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
Notlar: |
|
|
|
|
|
|
|
1)Çıktı gücü, 9/125 mm tek modlu bir fiber'e bağlı güçtür.
2)Yaklaşık 0.8 nm'e karşılık gelir.
3) PRBS 2 ile ölçülür31-1 test modeli, @10.325Gb/s, BER<10-12.
Elektriksel Özellikler |
|
|
|
|
|
|
|
||
|
Parametreler |
Simge |
Min. |
Tip |
|
En fazla. |
Birim |
Not: |
|
|
|
|
|
|
|
|
|
|
|
|
Güçlendirme Voltajı |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
Besleme akımı |
Icc |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
Göndericisi |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Girdi diferansiyel impedansı |
Ohm. |
|
100 |
|
|
Oh |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
Farklı veri girişi salınımı |
Vin, Pp. |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
Aktarma ve kapatma voltajı |
VD |
Vcc ¥1.3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
Aktif Voltajı Gönder |
VEN |
Sığır |
|
|
Sığır + 0.8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Yüksek voltaj |
|
Vcc ¥1.3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Düşük Voltaj |
|
Sığır |
|
|
Sığır + 0.8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
Gönderme Etkinleştirme |
|
|
|
|
10 |
Biz |
|
|
|
Zaman |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Alıcı |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Farklı veri çıkışı salınımı |
Vout,pp. |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
Veri çıkışı artış süresi |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
Veri çıkışı düşme süresi |
Tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
Los De-affirm |
|
Vcc ¥1.3 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
LOS iddia |
|
Sığır |
|
|
Vee+0.8 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
Notlar:
- Doğrudan TX veri girişi pinlerine bağlanır.
- Ya da açık devre.
- 100 ohm farklılık sonlandırması.
- Bunlar filtrelenmemiş 20 ila 80% değerler.
- Sinyal kaybı LVTTL. 0 mantığı normal çalışmayı gösterir; 1 mantığı sinyal tespit edilmediğini gösterir.
Pin Tasarımları
Ana tahtadaki Bağlantı Blokunun Pin Out
Pin |
Simge |
İsim/Tarif |
Not: |
|||
1 |
VEET |
Göndericinin yerleşimi |
(Alıcı Arazi ile ortak) |
1 |
||
2 |
THatanız |
|
İletici hatası. |
|
2 |
|
3 |
TDIS |
Yayıcı devre dışı, yüksek ya da açık olduğunda lazer çıkışı devre dışı. |
3 |
|||
4 |
SDA |
2 telli serili arayüz veri hattı |
4 |
|||
|
|
|
|
|||
5 |
SCL |
2 telli serili arabirim saat hattı |
4 |
|||
|
|
|
|
|||
6 |
MOD_ABS |
Modül yok. |
4 |
|||
|
|
|
|
|
|
|
7 |
RS0 |
|
Rate Seç 0 |
|
5 |
|
|
|
|
|
|
||
8 |
Los Angeles |
Sinyal kaybı göstergesi. |
Mantık 0 normal çalışmayı gösterir. |
6 |
||
|
|
|
|
|||
9 |
RS1 |
Bağlantı gerekli değil. |
1 |
|||
|
|
|
|
|
||
10 |
VEER |
Alıcı Yer |
(İletici zemini ile ortak) |
1 |
||
11 |
VEER |
Alıcı Yer |
(İletici zemini ile ortak) |
1 |
||
12 |
RD- |
Alıcı verileri tersine çevirdi. |
AC Bağlantısı |
|
||
|
|
|
|
|||
13 |
RD+ |
Alıcı, tersine çevrilmemiş veri. AC Bağlantısı |
|
|||
|
|
|
|
|
||
14 |
VEER |
Alıcı Yer |
(İletici zemini ile ortak) |
1 |
||
15 |
VCCR |
Alıcı güç kaynağı |
|
|||
16 |
VKTK |
İletici Güç kaynağı |
|
|||
17 |
VEET |
Göndericinin yerleşimi |
(Alıcı Arazi ile ortak) |
1 |
||
18 |
TD+ |
Iletken tersine çevrilmemiş veriler. |
|
|||
|
|
|
|
|
||
19 |
TD- |
Göndericinin verileri tersine döndü. |
AC bağlantısı. |
|
||
|
|
|
|
|
||
20 |
VEET |
Göndericinin yerleşimi |
(Alıcı Arazi ile ortak) |
1 |
Notlar:
1)Çember zemini, şasi zemininden içeriden izole edilmiştir.
2)THatanızaçık bir kolektor/drenaj çıkışı, eğer ana kart üzerinde bir 4.7k 10k Ohm direnç ile çekilmelidirÇekme voltajı 2.0V ile Vcc + 0.3V arasında olmalıdır.Yüksek çıkış, TX yanılımı akımı veya TX çıkış gücünün önceden ayarlanmış alarm eşiğini aşması nedeniyle oluşan bir verici hatasını gösterir.Düşük bir çıkış normal çalışmayı gösterir. Düşük durumda, çıkış <0.8V'ye çekilir.
Lazer çıkışı T üzerinde devre dışı bırakıldı.DIS>2.0V veya açık, T'de açıkDIS<0,8V.
4.7kΩ-10kΩ ana kartla 2.0V ile 3.6V arasındaki bir voltajla çekilmelidir. MOD_ABS, modülün takıldığını göstermek için hattı aşağı çekir.
SFF-8431 Rev. 4 uyarınca içten çekilmiştir.1.
LOS açık kolektör çıkışıdır. Ana kartta 4,7kΩ 10kΩ ile 2.0V ile 3,6V arasındaki bir voltajla çekilmelidir. Mantık 0 normal işleyişi gösterir; mantık 1 sinyali kaybetmeyi gösterir.
Dijital teşhis fonksiyonları
TKD-xx92-3LCD40 alıcıları, SFP + MSA'da tanımlandığı gibi 2 tel seri iletişim protokolünü destekler.
Standart SFP seri kimliği, alıcının yeteneklerini, standart arayüzlerini, üreticisini ve diğer bilgileri tanımlayan tanımlama bilgilerine erişim sağlar.
Ek olarak, SFP + alıcıları, alıcı sıcaklığı gibi cihaz işletim parametrelerine gerçek zamanlı erişim sağlayan benzersiz gelişmiş dijital tanı izleme arayüzü sunar.lazer yanılsama akımı, iletilmiş optik güç, alınan optik güç ve alıcı kaynağı voltajı.belirli çalışma parametrelerinin fabrika normal aralığı dışında olduğu zaman son kullanıcıları uyarır..
SFP + MSA, EEPROM'da 8 bit adres 1010000X (A0h) 'de 2 telli bir seri arayüz üzerinden erişilebilen 256 baytlık bir bellek haritasını tanımlar.Dijital teşhis izleme arayüzü 8 bit adres 1010001X (A2h) kullanır, yani orijinal olarak tanımlanan seri ID bellek haritası değişmeden kalır.
İşlem ve teşhis bilgileri, 2 telli bir seri arayüz aracılığıyla erişilebilen alıcı içindeki Dijital Teşhis Alıcı Denetleyicisi (DDTC) tarafından izlenir ve rapor edilir.Seri protokol etkinleştirildiğinde, seri saat sinyali (SCL, Mod Def 1) makine tarafından üretilir. Pozitif kenar verileri SFP alıcıya yazma koruması olmayan E2PROM'un segmentlerine saatler.SFP alıcıdan gelen verileri negatif kenar saatleriSeri veri sinyali (SDA, Mod Def 2) seri veri aktarımı için iki yönlüdür. Ev sahibi, seri protokol etkinleştirmesinin başlangıcını ve sonunu belirlemek için SDA'yı SCL ile birlikte kullanır.Hafızeler, bireysel olarak veya sırayla ele alınabilecek bir dizi 8 bitlik veri kelimesi olarak düzenlenir..
Makine - Alıcı Arayüzü Blok Şeması
Çizelge Boyutları
SFF-8432 rev5'e uygun.0, iyileştirilmiş Pluggable form faktörü spesifikasyonu.
Yönetmelik Uygunluğu
Özellik |
Referans |
Performans |
|
Elektrostatik boşaltma (ESD) |
IEC/EN 61000-4-2 |
Standartlarla uyumlu |
|
|
|
|
|
Elektromanyetik müdahale (EMI) |
FCC Bölüm 15 Sınıf B EN 55022 Sınıf B |
Standartlarla uyumlu |
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
Lazer Göz Güvenliği |
FDA 21CFR 1040.10, 1040.11 IEC/EN |
Sınıf 1 lazer ürünü |
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
Bileşen Tanımı |
IEC/EN 60950, UL |
Standartlarla uyumlu |
|
|
|
|
|
ROHS |
2002/95/EC |
Standartlarla uyumlu |
|
|
|
|
|
EMC |
EN61000-3 |
Standartlarla uyumlu |
|
|
|
|
|
