ADSS-100M Tüm-Dielectric Kendiliğinden Desteklenen Hava Fiber Optic Kablosu 4/6/12/24/48/96 Fiber, 100m Span, Kendiliğinden Desteklenen Hava Kuruluşu
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | DX-Armored-T1771 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$0.01 ~ US$1200/PC |
| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detay Bilgi |
|||
| Bükme Yarıçapı: | 20D/15D | Kurulum: | Hava |
|---|---|---|---|
| Kılıf: | LSZH | Connector: | SC/PC'den SC/PC'ye |
| Çap: | 8,5~16mm | Kablo Tipi: | Tek Modlu |
| Çalışma Sıcaklığı: | -40°C ila +70°C | İzin verilen gerilme mukavemeti: | 100n <1000n |
| Uzunluk: | Rulo başına 2000m veya özelleştirilmiş | Fiber sayısı: | 2 çekirdek/4 çekirdek |
| Taşıma Paketi: | Ahşap davul | Ambalaj: | ahşap kasa |
| Ceket: | PVC | Kurulum Yöntemi: | İç Mekan/Dış Mekan |
| Bağlayıcı Türü: | LC/UPC | Lif sayısı: | 12 |
| Dış Ceket Malzemesi: | PE | Çekirdek: | 12, isteğe bağlı |
| Garanti Süresi: | 20 Yıl | Ezme direnci: | ≥1000N/100mm |
| Kablo yapısı: | Yay Tipi Sıkı tampon | Ürün Kodu: | GJYXCH-1B |
| Dış kılıf malzemesi: | MDPE | Çekme mukavemeti: | ≥100N |
| Maksimum Çekme Dayanımı: | 1000N | Modeli: | SC/APC~SC/APC |
| Ekleme Kaybı: | 0.2dB | Dış Çap: | 4.5mm veya müşteri talebi üzerine |
| Dış Malzeme: | Metal teller | Standart: | IEC60794 |
| Güç üyesi: | OEM | Elyaf Numarası: | 12 Çekirdek |
| Üretim yılı: | 2010 | Dış Kılıf Rengi: | siyah, gri, beyaz |
| Test dalga boyu: | 1310nm~1550nm | Kablo Modeli: | GJPFJV |
| Titreşim: | ≤0,2dB | Paket: | Ahşap Koç |
| Takviye: | Demir veya KFRP veya FRP | Dış Kılıf: | PE |
| Fiber çekirdeği: | 2~144 çekirdek | Veri Hızı: | 4*10G |
| Fiber Seçenekler: | G652D,G657A,OM1,OM2,OM3,OM4 | Nominal Ağırlık: | 83 |
| Kablo Kesme Dalga Boyu: | λcc≤1260um | Yükleme Yolu: | Toz/Doğrudan Gömülü Kurulum |
| Tüp: | Gevşek tüp tasarımı | Malzeme: | PE/LSZH |
| Liman: | Ningbo | Renk: | Sarı veya özelleştirilmiş |
| Ceket Malzemesi: | PVC | çekirdek sayısı: | isteğin üzerine |
| Nakliye: | TNT, DHL, UPS, FEDEX veya EMS | Kapalı veya Açık: | Kapalı |
| Davul boyutu: | 300x300x300 | Elyaf uzunluğu: | 1m veya özelleştirilmiş |
| Fiber Modu: | Tek mod G652D G657A | Anahtar Kelimeler: | ADSS Kablosu |
| Ağ: | 4g, 3g | OEM: | Hoş geldin |
| İletken Sayısı: | ≥ 10 | ||
| Vurgulamak: | ADSS fiber optic kablosu 4-96 fiber,Kendi kendine dayanıklı hava lif kablosu 100m uzunlukta,tümüyle dielektrik fiber optik kablo hava kuruluşu |
||
Ürün Açıklaması
ADSS-100M Tam-Dielectric Kendiliğinden Desteklenen Havadan Fiber Optic Kablo
Ürün Genel Görünümü
ADSS (All-Dielectric Self-Supporting) kablosu, çelik bir haberci kablosu gerektirmeden direk direk direk direk direkler veya kuleler arasında monte edilmesi için tasarlanmış metal olmayan bir hava kablosudur.Bu seri 100 metrelik uzamaları destekler ve 4 fiber sayısında mevcuttur., 6, 12, 24, 48 veya 96 lif, tamamen dielektrik malzemelerle ve hiç metal bileşeni olmayan gevşek boru zincirli yapıya sahip,Yüksek voltajlı iletim hatları ve telekomünikasyon üstü uygulamaları için idealdir..
Optik fiber özellikleri (G.652D)
| Kategorisi | Parçalar | Birim | Kablolu olmadan önce | Kablolu olduktan sonra |
|---|---|---|---|---|
| Optik özellikleri | 1310 nm'de zayıflama | dB/km | ≤ 0.34 | ≤ 0.38 |
| 1550 nm'de zayıflama | dB/km | ≤ 0.21 | ≤ 0.28 | |
| Sıfır dağılım dalga boyu | nm | 1300~1324 | ||
| Sıfır dağılım eğimleri | ps/(nm2*km) | ≤ 0.092 | ||
| Kablo kesimi dalga boyu λcc | nm | ≤ 1260 | ||
| Dağınıklık katsayısı 1550nm | ps/nm*km | ≤ 18 | ||
| Dağınıklık katsayısı 1625nm | ps/nm*km | ≤ 22 | ||
| PMD Maksimum Bireysel Elyaf | ps/√km | ≤ 0.1 | ||
| Geometrik Özellikler | Mod alanı çapı (MFD) 1310 nm | μm | 8.7~9.5 | |
| Mod alanı çapı (MFD) 1550 nm | μm | 9.8~10.8 | ||
| Grup kırılma indeksi 1310 nm | / | 1.466 | ||
| 1550 nm'de grup kırılma indeksi | / | 1.467 | ||
| Kaplama çapı | μm | 125 ± 0.7 | ||
| Kaplama çapı | μm | 235-250 | ||
| Çekirdek/kaplama konsantrizite hatası | μm | ≤ 0.6 | ||

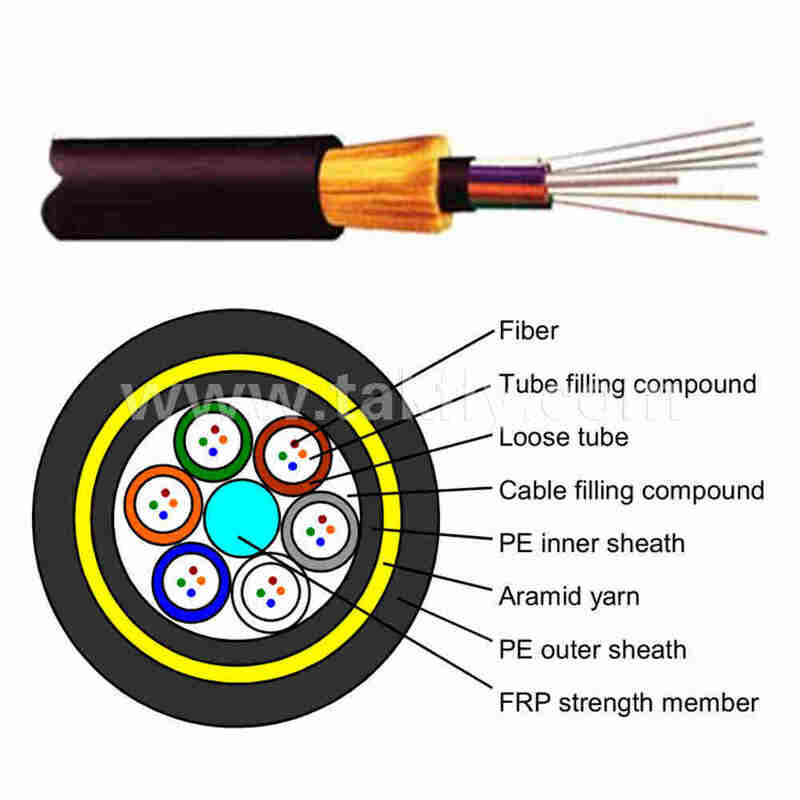

Kablo Yapımı ve Performans Parametreleri
| Parçalar | Tanımlamalar |
|---|---|
| Optik fiber kategorisi | G652D |
| Lif Sayıları | 24 48 96 |
| Yapı | 1 + 6 1 + 8 |
| CSM malzemesi | FRP |
| Sıfır tüp malzemesi | PBT |
| Su tutma malzemesi | Su geçirmez iplik ve bant |
| Periferik Güç Üyesi | Aramid ipliği |
| Dış kabuk malzemesi | MDPE (Siyah) |
| Kablo çapı (mm) | 9.5 10.0 11.8 |
| Ağırlık (KG/KM) | 70 75 110 |
| En yüksek izin verilen germe gücü (N) | 2700 |
| Uzunluk (m) | 100 |
| Çalışma sıcaklığı | -40°C - +70°C |
Ambalaj ve davul özellikleri
- Paket uzunluğu: Tüp başına 2,0 ~ 4,0 km
- Davul tipi: Ahşap kompozit davul, ihracat tipi
- Fumigasyon: Gerektiğinde rapor ve mühür verilir.
Kablo İşareti
Dış kılıf, üretim yılı, kablo türü, lif sayısı ve uzunluk işareti ile her metreye mürekkep püskürtmesi ile basılır.
Başvurular
- Yüksek gerilimli aktarım hatlarında hava iletişimi (10kV ~ 220kV)
- Elektrik sistemi otomasyonu özel ağlar
- Metropol bölgesi ağının omurgası ve erişim bağlantıları
- Nehirler veya vadilerden uzun mesafeli tesisler
- Kırsal ve dağlık bölgelerde geniş bant erişimi
Standartlara Uygunluk
- DL/T 788-2016 (Elektrik enerjisi endüstrisi)
- YD/T 980-2002 (Telekomünikasyon endüstrisi)
- IEC 60794-4
- IEEE 1222
- Telcordia GR-20
Sipariş Verme Bilgisi
| Model | Lif Sayısı | Çatlaklık | Kabuk malzemesi | Tipik Uygulama |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 m | MDPE | Düşük gerilimli hatlar / dağıtım |
| ADSS-100M-6X | 6 | 100 m | MDPE | Düşük gerilimli hatlar / dağıtım |
| ADSS-100M-12X | 12 | 100 m | MDPE | Orta gerilimli hatlar |
| ADSS-100M-24X | 24 | 100 m | MDPE | Yüksek voltajlı hatlar |
| ADSS-100M-48X | 48 | 100 m | MDPE | Yüksek gerilimli / EHV hatları |
| ADSS-100M-96X | 96 | 100 m | MDPE | Omurga iletişimleri |
4/6/12 lif sayıları için, lütfen sipariş verirken lif renk kodunu ve gevşek boru konfigürasyonunu belirtin.
Sıkça Sorulan Sorular
Üretici misiniz?
Evet, biz 2000 yılında kurulan Shenzhen, Çin'de bir üreticisi ve FTTH çözümü ve veri merkezi toplam çözüm sağlayıcısı.
MOQ'nun ne?
MOQ 1 parça olabilir, ancak fiyatlandırma daha büyük miktarlarla daha rekabetçi olur.
FOB fiyatını söyleyebilir misiniz?
Evet. Büyük miktarlar için hava yoluyla (DHL, TNT, UPS, FEDEX) veya deniz yoluyla teslimat yapıyoruz. Nakliye ve teslimat süreleri detaylarıyla rekabetçi nakliye çözümleri sunuyoruz.
Sıfatın nasıl?
Üretimimiz CE, ISO, RoHS, CPR ve ANATEL sertifikaları ile IEC ve Avrupa standartlarına uyar. Tüm ürünler teslimattan önce %100 test edilmektedir.
- Ne kadar bekliyorsun?
miktarına ve ürünlere bağlıdır. fiber optik yama kabloları: 5000 adet kadar 2-3 iş günü. normal ürünleri stokluyoruz ve acil siparişleri ele alıyoruz.
Garanti nedir?
Yapay hasar için ücretsiz onarım sağlarız ve müşteri nakliye masraflarını karşılar.
- Neyi paketliyorsun?
Uluslararası ihracat standardı paketi.
OEM / ODM sunabilir misiniz?
Evet, tüm ürünler OEM/ODM'i kabul ediyor.
Bir örnek alabilir miyim?
10 doların altındaki ürünler için ücretsiz örnekler mevcuttur. Alıcı teslimattan önce nakliye öder.
Nasıl sipariş verebilirim?
- Ürün detayları ve miktarı ile soruşturma gönderin
- Biz teslim süresi ile teklif sunmak
- Ödemeyi onaylayın ve banka bilgilerinizle PI alın
- Üretim ödeme sonrasında başlar.
- Teslimattan önce alıcıyı onaylayın
- Gönderimden sonra izleme numarasını alın
Ödeme süreniz nedir?
T/T, Western Union, Paypal, MoneyGram. Büyük miktarlar için: %50 depozit, teslimattan önce %50 bakiye. Rekabetçi piyasa fiyatlarına uyacağız.
