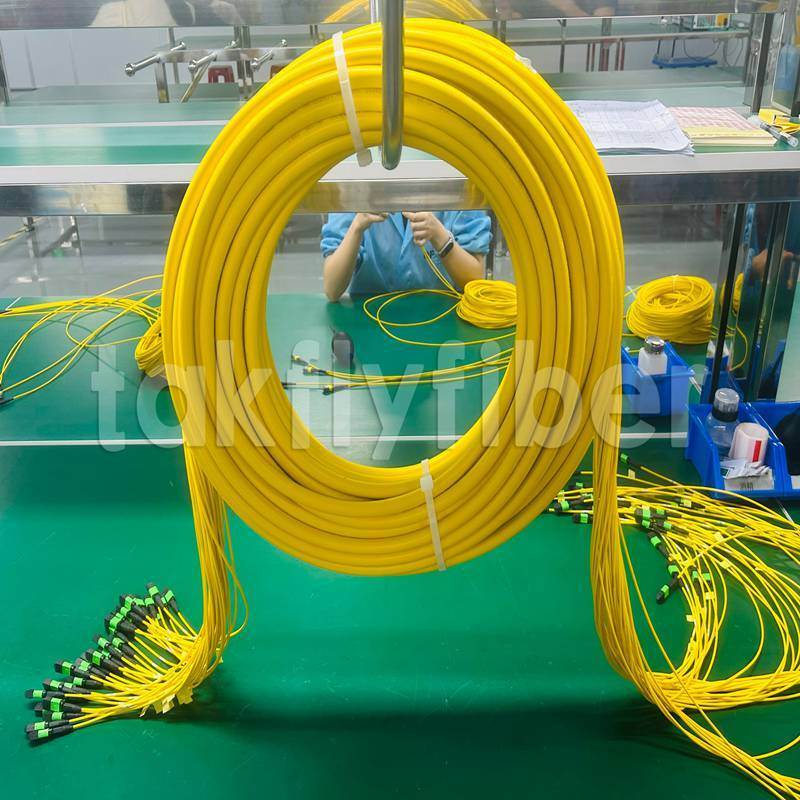

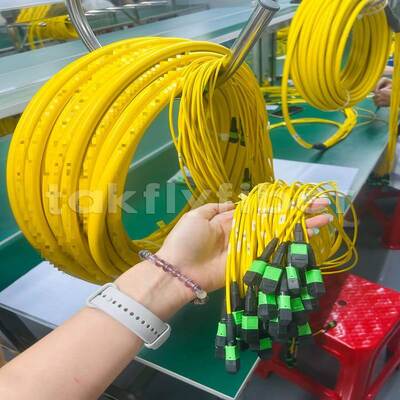

Takfly MPO/MTP Patch Cord 8/12/24 Çekirdekler 576 Çekirdeklere kadar Düşük Kayıp 500 Çiftleşme Dönemleri IEC & TIA Uyumlu
Ürün ayrıntıları:
| Menşe yeri: | Shenzhen, Çin |
| Marka adı: | Takfly/OEM |
| Sertifika: | CE, ISO, RoHS, GS |
| Model numarası: | MPO/MTP Bağlantı Kablosu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | US $9.88-US $19.88/ Pcs |
| Ambalaj bilgileri: | Pp çanta sonra kartonda |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,T/T,Western Union,Paypal |
| Yetenek temini: | 50000 adet/ay |
|
Detay Bilgi |
|||
| Çekirdek: | Çok çekirdekli | Bağlayıcı A: | SC |
|---|---|---|---|
| Konektör B: | MPO/MTP | Fiber Modu: | 50/125um |
| Kablo çapı: | 0,9/2,0/3,0 | Lehçe Türü: | PC/APC |
| İade Kaybı: | MM/PC:20dB/SM/APC:60dB | Ekleme Kaybı: | 0,35dB Maks (0,15dB Tipik) |
| Dış kılıf malzemesi: | PVC/LSZH | Bükülme Yarıçapı Statik/Dinamik: | 10g/20g |
| GTİP Kodu: | 854470000 | Cinsiyet: | Erkek/kadın |
| Vurgulamak: | MPO MTP yama kablosunun düşük kaybı,MPO MTP kablosunun 500 çiftleşme döngüsü,MPO MTP IEC uyumlu fiber optik |
||
Ürün Açıklaması
Takfly MPO/MTP Yüksek Yoğunluklu Çok Fiber Patch Kablo
8/12/24 Çekirdekten 576 Çekirdeğe Kadar | Düşük Kayıp | 500 Eşleşme Döngüsü | IEC ve TIA Uyumlu
Ürün Genel Bakışı
MPO/MTP çok fiber konnektör serisi, veri merkezleri, telekom santralleri, CATV başlıkları ve endüstriyel ortamlarda yüksek yoğunluklu optik ara bağlantılar için tasarlanmıştır. Hassas kalıplanmış bir MT yüksük, yüksek doğruluklu kılavuz pimlerle birleştiğinde, tek bir arayüzde 24 adede kadar fiberin tam hizalanmasını sağlar ve özel konfigürasyonlar kadar özel konfigürasyonlar mevcuttur. kadar ultra ölçekli dağıtımlar için mevcuttur.
Takfly Communications bu seriye 25 yılı aşkın ODM/OEM üretim uzmanlığı getiriyor. Shenzhen'deki 6.000㎡ Ar-Ge merkezimiz24.000㎡ yüksek hacimli üretim tesisimiz Zhongshan'da olmak üzere 30.000㎡ üretim alanına30.000㎡ üretim alanına sahibiz. Aylık 200.000'den fazla parça üretimiyle 19 adet özel MPO üretim hattı işletiyoruz. Çeşitli bağlantı bütçesi gereksinimlerine uyum sağlamak için standart ve düşük kayıplı olmak üzere iki performans sınıfı mevcuttur. Tüm ürünler IEC 61754-7 ve EIA/TIA-604-5 standartlarına uygundur ve teslimattan önce ile aylık geçer.Ana ÖzelliklerTutarlı çekirdek geometrisi için hassas kalıplanmış MT yüksük
Tekrarlanan eşleşmelerden sonra güvenilir hizalama için yüksek hassasiyetli kılavuz pimler
- Kompakt bir form faktöründe
- 4, 8, 12, 24 fiberi
- destekler; 576 fibere kadar özel çözümler kadar özel konfigürasyonlar mevcuttur.
- ≤0.35 dB tipik / ≤0.70 dB maks.Düşük kayıp:
- ≤0.20 dB tipik / ≤0.35 dB maks.Tek modlu (G.652, G.655, G.657) ve çok modlu (OM1~OM5) fiberlerle uyumlu
- Birden fazla kablo türü: mini yuvarlak (≤4.5 mm OD) veya şerit (≤3.0×5.0 mm)
- Kılıf seçenekleri: PVC veya LSZH (düşük dumanlı, halojensiz, CPR Bca/Cca/Dca sertifikalı)
- Polarite yönetimi:
- Renk kodlaması ve etiketleme ile Tip A, B, CErkek (pimli) ve dişi (pimsiz) versiyonları mevcuttur
- Teknik Özellikler
Optik ve Arayüz Parametreleri
Parametre
| Özellik | Konnektör Tipi |
|---|---|
| MPO / MTP (Pimli Erkek / Pimsiz Dişi) | Uç Yüzey |
| PC (MM) / APC (SM) | Fiber Türü |
| SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 | Çekirdek Sayısı |
| 4, 8, 12, 24 (576 fibere kadar özel) | Kablo Tipi |
| Mini Yuvarlak (≤4.5 mm OD) / Düz Şerit (≤3.0×5.0 mm) | Kılıf Malzemesi |
| PVC / LSZH (CPR Bca/Cca/Dca sertifikalı) | Uzunluk |
| 0.5 m ~ 200 m (özelleştirilmiş) | Test Dalgaboyu |
| SM: 1310/1550 nm; MM: 850/1300 nm | Ekleme Kaybı (Standart Sınıf) |
| Tipik ≤0.35 dB / Maks ≤0.70 dB | Ekleme Kaybı (Düşük Kayıplı Sınıf) |
| Tipik ≤0.20 dB / Maks ≤0.35 dB | Geri Dönüş Kaybı (SM APC) |
| ≥60 dB | Geri Dönüş Kaybı (MM PC) |
| ≥20 dB | Tekrarlanabilirlik |
| ≤0.1 dB | Dayanıklılık |
| ≤0.2 dB | Bükülme Yarıçapı (Statik / Dinamik) |
| ≤0.2 dB | Bükülme Yarıçapı (Statik / Dinamik) |
| 10D / 20D | Çevresel ve Mekanik Güvenilirlik |
Tüm MPO/MTP patch kablolar, zorlu dağıtımlarda uzun süreli kararlılığı sağlamak için titiz çevresel taramadan geçer:
Eşleşme Döngüleri:
- ≥500 (ekleme kaybı değişimi ≤0.2 dB)Çekme Dayanımı:
- ≥50 N (2.0 mm kablo için, konnektörden kabloya)Nemli Isı Döngüsü:
- -10℃ ila +65℃, %93 RH, 5 döngü -> ΔIL ≤0.3 dB (IEC 61300-2-19)Yüksek Sıcaklık Yaşlandırması:
- 85℃, 168 saat -> ΔIL ≤0.3 dBDüşük Sıcaklık Depolama:
- -40℃, 24 saat -> ΔIL ≤0.2 dBTitreşim ve Şok:
- Endüstriyel kullanım için GR-1435-CORE gereksinimlerini karşılarTermal Döngü:
- IEC 61300-2-22 ile uyumluÇalışma Sıcaklığı:
- -20℃ ~ +70℃Depolama Sıcaklığı:
- -40℃ ~ +80℃Uygulama Senaryoları
Uygulama
| Örnek | Fayda | Veri Merkezi - 40G/100G/400G Bağlantıları |
|---|---|---|
| QSFP-40G-SR4'ü yama alanına bağlayan 12 fiberli düşük kayıplı MPO patch kablosu | 4 çift LC'nin yerini alır, kablo tepsisi alanından %75 tasarruf sağlar | Veri Merkezi - 800G/Yapay Zeka Kümesi Ara Bağlantısı |
| Omurga anahtarları ve GPU rafları arasındaki 24 fiberli veya 576 fiberli MPO ana hattı | Yeni nesil 800G optikleri ve ultra düşük kayıp bütçeli yapay zeka eğitim kümelerini destekler | Telekom Santrali - Omurga Yükseltme |
| ODF alt raflarını MPO-LC breakout modülleriyle bağlayan 24 fiberli MPO şerit kablosu | Hızlı dağıtım, 400G koherent optikler için hazır | 5G Ön Hat ve Orta Hat |
| BBU/DU'yu CPRI/eCPRI üzerinden AAU/RU'ya bağlayan 8 fiberli MPO jumper | Bireysel fiber eklemeye göre kurulum süresini %60 azaltır | Endüstriyel - Sağlamlaştırılmış Ara Bağlantı |
| Titreşime dayanıklı MPO jumper, -40℃ ila +85℃ çalışma sıcaklığı, şok ve titreşim testlerini geçti | Sert ortamlar için tuz spreyi ve küf direnci | CATV Başlığı - Çok Kanallı Video Dağıtımı |
| 12 optik alıcıya besleme yapan 1×12 MPO ayırıcı | Yüksek yoğunluk, kablo karmaşasını azaltır | Kurumsal LAN/SAN - Kampüs Omurgası |
| Ana dağıtım çerçevesi ve bina dolapları arasındaki 24 fiberli MPO ana hattı | 10G/25G/40G sunucu bağlantısı için geleceğe dönük ölçeklenebilirlik | Rekabet Avantajları |
Karşılaştırma Kalemi
| Standart MPO (Piyasa Ortalaması) | Takfly MPO/MTP Serisi | Üretim Ölçeği |
|---|---|---|
| Sınırlı kapasite | Toplam 30.000㎡ (6.000㎡ Shenzhen HQ + 24.000㎡ Zhongshan fabrikası) | MPO Üretim Hatları |
| Tipik 3-5 hat | 19 özel MPO hattı | ve aylık |
| 20.000-50.000 adet | 200.000+ adet/ay | Maksimum Fiber Sayısı |
| 24-48 çekirdek | 576 çekirdeğe kadar | Tipik Ekleme Kaybı |
| 0.50 dB | 0.35 dB (Standart) / 0.20 dB (Düşük Kayıplı) | Eşleşme Döngüleri |
| 200 | ≥ 500 | Maksimum Çalışma Sıcaklığı |
| 70℃ | 85℃ (kısa süreli), 70℃ (uzun süreli) | Polarite Yönetimi |
| İsteğe bağlı / Manuel | Renk kodlamalı Tam Tip A/B/C | Çevresel Test Verileri |
| Belirtilmemiş | Nemli ısı, termal döngü, titreşim raporları mevcut | Özel Uzunluklar |
| Sınırlı | 0.5 m ila 200 m arası herhangi bir uzunluk | Kablo Çapı |
| Standart toplu | Mini yuvarlak ≤4.5 mm / Şerit ≤3.0×5.0 mm | Sipariş ve Özelleştirme |
Takfly, tam proje gereksinimlerinize uyacak şekilde tamamen özelleştirilebilir MPO/MTP patch kablolar sunar. Mevcut seçenekler şunları içerir:
Çekirdek Sayısı:
- 4 / 8 / 12 / 24 fiber (576 fibere kadar özel)Kayıp Sınıfı:
- Standart veya Düşük KayıplıKablo Tipi:
- Mini Yuvarlak veya Düz ŞeritDış Kılıf:
- PVC veya LSZH (CPR Bca/Cca/Dca sertifikalı)Uç Yüzey:
- PC (çok modlu) veya APC (tek modlu)Polarite:
- Renk kodlu botlarla Tip A (düz), Tip B (ters) veya Tip C (çiftli)Konnektör Cinsiyeti:
- Erkek (kılavuz pimli) veya Dişi (pimsiz)Uzunluk:
- 0.5 m ila 200 m arası herhangi bir uzunlukAyrıştırma Fanout:
- Talep üzerine MPO'dan LC/SC/FC'ye ayrıştırma kabloları mevcutturSipariş Kodu Örneği
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ └── Cinsiyet: Erkek (pimli)
│ │ │ │ │ │ └── Polarite: Tip A
│ │ │ │ │ └── Uç Yüzey: APC
│ │ │ │ └── Uzunluk: 3 metre
│ │ │ └── Kılıf: LSZH
│ │ └── Kablo Tipi: Yuvarlak (Mini)
│ └── Kayıp Sınıfı: Düşük Kayıplı
└── Fiber Sayısı: 12 çekirdek
Kalite Güvencesi ve Sertifikalar
100% IL ve RL testinden geçti
- -- Her patch kablo bireysel test raporu ile birlikte gelir3D interferometre denetimi
- -- IEC standartlarına göre eğrilik yarıçapı, fiber yüksekliği ve tepe noktası ofsetiÜretim standartları
- -- IEC, Avrupa standardı, IPC/WHMA-A-620 işçilik kriterleriSertifikalar
- -- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATELİzlenebilirlik
- -- Her sevkiyat için benzersiz seri numaraları ve parti test kayıtlarıÜrün Özeti
Bu MPO/MTP çok fiber patch kablo serisi, standart ve düşük kayıplı sınıflar, geliştirilmiş mekanik dayanıklılık (≥500 eşleşme döngüsü), kanıtlanmış çevresel kararlılık (nemli ısı, yüksek sıcaklık yaşlandırması, düşük sıcaklık depolama) ve tam polarite yönetimi (Tip A/B/C) sunar.
30.000㎡ tesislerde 19 özel MPO hattı ve aylık 200.000'den fazla parça ile aylık 576 fibere kadar özel konfigürasyonlar mevcuttur.Sıkça Sorulan Sorular (SSS)
S1: Doğrudan üretici misiniz yoksa ticaret şirketi misiniz?
C: Biz
doğrudan üretici ve toplam çözüm sağlayıcısıyız ve genel merkezimiz Çin'in Shenzhen kentindedir, 2000 yılında kurulduk. Bir Ulusal Yüksek Teknoloji Kuruluşu olarak, 6.000㎡ Ar-Ge merkezimiz Shenzhen'de ve 24.000㎡ yüksek hacimli üretim tesisimiz Zhongshan'da olmak üzere 30.000㎡ üretim alanına sahibiz. MPO/MTP bölümümüz, 576 çekirdeğe kadar konfigürasyonları destekleyen 19 özel üretim hattı ile aylık 200.000'den fazla parça kapasiteye sahiptir. 128'den fazla ülkede müşterilere hizmet veriyoruz, aralarında Corning, Amphenol, NVIDIA ve Coherent gibi Tier-1 ortaklarımız bulunmaktadır.Ödeme
C: MOQ, numune değerlendirmesi ve küçük parti testleri için
1 parça olabilir. Ancak, fiyatlandırma hacimle birlikte olumlu bir şekilde ölçeklenir - daha büyük miktarlar rekabetçi kademeli fiyatlandırmayı açar. Binlerce birim gerektiren veri merkezi projeleri için proje bazlı hacim indirimleri ve özel hesap yönetimi sunuyoruz.S3: FOB, CIF veya DDP fiyatları teklif edebilir misiniz?
C: Evet. EXW, FOB Shenzhen, CIF, CFR ve DDP (belirli bölgelere) dahil olmak üzere esnek Incoterms sunuyoruz. Acil teslimatlar için hava kargo (DHL, FedEx, TNT, UPS) ile gönderim yapıyoruz; toplu siparişler için rekabetçi nakliyeciler aracılığıyla deniz kargo ayarlıyoruz. Hedefinizi, miktarınızı ve tercih ettiğiniz şartları paylaşın,
nakliye ve teslim süresiyle birlikte anahtar teslimi bir teklif sunacağız.S4: Ürün kalitesini ve tutarlılığını nasıl garanti ediyorsunuz?
C: Üretimimiz IEC ve Avrupa standartlarına uygundur, CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR ve ANATEL tarafından sertifikalandırılmıştır. Anahtar kalite kontrolleri şunları içerir:
Her patch kablo üzerinde
100% ekleme kaybı ve geri dönüş kaybı testi
- Konnektör uç yüzey geometrisi için 3D interferometri denetimi
- IEC 61300-2 serisine göre Çevresel tarama
- (nemli ısı, termal döngü, titreşim) Tam izlenebilirlik için Benzersiz seri numaraları
- ve parti test raporlarıS5: Standart teslim süreniz nedir?
C: Teslim süreleri miktar ve konfigürasyona bağlıdır:
Standart ürünler:
- 5.000 adede kadar stokta bulundurulur, 2-3 iş günü Özel konfigürasyonlar:
- kablo tipi, polarite ve uzunluğa bağlı olarak 3-9 iş günü Acil siparişler:
- Popüler konfigürasyonların stok fazlasını tutuyoruz ve zaman açısından kritik dağıtımlar için üretimi hızlandırabilirizS6: Garanti politikanız nedir?
C: Normal çalışma koşulları altında malzeme ve işçilik kusurlarını kapsayan
1 yıllık garanti sunuyoruz. Yapay hasarlar için, ücretsiz onarım hizmetleri sunuyoruz (müşteri iade nakliyesini karşılar). Kurumsal ve veri merkezi sözleşmeleri için uzatılmış garanti programları (2-3 yıl) mevcuttur.S7: Paketleme standardınız nedir?
C: Tüm ürünler
uluslararası ihracat standardı ambalajlarda antistatik torbalar, koruyucu uç kapakları ve sağlam kartonlarla gönderilir. OEM ambalajı sunuyoruz, özel logo baskısı, markalı etiketler, barkodlar ve palet konfigürasyonları dahil. Lütfen tekliften önce ambalaj gereksinimlerini belirtin.S8: OEM/ODM hizmetleri sağlayabilir misiniz?
C: Evet. Tüm ürünler konnektör gövde renkleri, lazerle işaretlenmiş logolar, kablo kılıfı renkleri, özel test raporları ve özel montajlar dahil olmak üzere OEM/ODM özelleştirmesini kabul eder. Tasarımlarınızı korumak için bir
Gizlilik Sözleşmesi (MNDA) imzalayabiliriz.S9: Toplu sipariş vermeden önce numune talep edebilir miyim?
C: Evet.
Ücretsiz numuneler 10 USD altındaki ürünler için sağlanır. Daha yüksek değerli numuneler (örneğin, MPO düşük kayıplı, ayrıştırma kabloları) için, sonraki toplu siparişinize tam kredi uygulanan üretim maliyetini ücretlendiriyoruz. Numune navlunu alıcı öder ve teslimat genellikle 1-3 iş günü içinde yapılır.Ödeme
C: Kolaylaştırılmış sürecimiz:
Sorgu
- -- Ürün adı, spesifikasyonu ve miktarını e-posta ile gönderin. Navlun dahil fiyatlandırma için teslimat adresinizi ekleyin.Teklif
- -- 12-24 saat içinde teslim süresi ve şartları ile ayrıntılı teklif alın.Ödeme
- -- Teklifi onaylayın; bir Proforma Fatura (PI) düzenleriz.Ödeme
- -- T/T, Western Union veya PayPal. Büyük siparişler için: sevkiyat öncesi %50 depozito + %50 bakiye.Üretim
- -- Haftalık ilerleme güncellemeleri ile üretim başlar.Teslimat
- -- Alıcıyı ve nakliye yöntemini onaylayın; sevkiyattan sonraki 24 saat içinde takip numaraları sağlanır.Satış Sonrası
- -- Özel destek kurulum ve performansı takip eder.S11: Hangi ödeme şartlarını kabul ediyorsunuz?
C:
T/T, Western Union ve PayPal kabul ediyoruz. Yerleşik ortaklar ve büyük hacimli sözleşmeler (50.000 USD üzeri) için, kredi onayına tabi olarak Net-30 veya Net-60 açık hesap şartları sunuyoruz. Para birimi seçenekleri: USD, EUR, CNY.S12: Teknik destek ve kurulum rehberliği sağlıyor musunuz?
C: Evet. Teknik destek ekibimiz (İngilizce, İspanyolca, Çince) şunları sağlar:
Satış öncesi fiber altyapı tasarım danışmanlığı
- Polarite yönetimi eğitimi (Tip A/B/C)
- MPO/MTP konnektörleri için kurulum en iyi uygulamaları
- Dağıtım sonrası sorun giderme ve OTDR iz analizi
- Büyük veri merkezi projeleri için yerinde destek (anlaşmaya bağlı)
