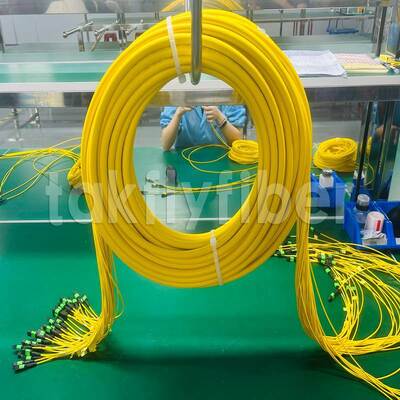

Takfly 288-Fiber MPO/MTP Ultra-Yoğunluklu Patch Kablo
Ürün ayrıntıları:
| Menşe yeri: | Shenzhen, Çin |
| Marka adı: | Takfly/OEM |
| Sertifika: | CE, ISO, RoHS, GS |
| Model numarası: | MPO/MTP Bağlantı Kablosu |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | US $9.88-US $19.88/ Pcs |
| Ambalaj bilgileri: | Pp çanta sonra kartonda |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,T/T,Western Union,Paypal |
| Yetenek temini: | 50000 adet/ay |
|
Detay Bilgi |
|||
| Çekirdek: | Çok çekirdekli | Bağlayıcı A: | SC |
|---|---|---|---|
| Konektör B: | MPO/MTP | Fiber Modu: | 50/125um |
| Kablo çapı: | 0,9/2,0/3,0 | Lehçe Türü: | PC/APC |
| İade Kaybı: | MM/PC:20dB/SM/APC:60dB | Ekleme Kaybı: | 0,35dB Maks (0,15dB Tipik) |
| Dış kılıf malzemesi: | PVC/LSZH | Bükülme Yarıçapı Statik/Dinamik: | 10g/20g |
| GTİP Kodu: | 854470000 | Cinsiyet: | Erkek/kadın |
| Vurgulamak: | 288 fiberli MPO patch kablo,ultra-yoğunluklu MTP patch kablo,yüksek kapasiteli MPO MTP kablosu |
||
Ürün Açıklaması
Takfly 288-Fiber MPO/MTP Ultra-Yoğunluklu Patch Cord
Yeni nesil hiper ölçekli altyapı için yüksek fiber sayılı ana kablo çözümü, 400G/800G ve gelişmekte olan 1.6T optik ağları destekler.
Ürün Genel Bakışı
288 fiberli MPO/MTP patch cord, port yoğunluğunun ve bağlantı bütçesinin kritik olduğu hiper ölçekli ortamlar için tasarlanmıştır. Yüksek hassasiyetli kılavuz pimlere sahip hassas kalıplanmış MT yüksük teknolojisini kullanan bu ana kablo, hızlı dağıtım için yüzlerce fiberi kompakt bir alana sığdırır.
İki performans seviyesi mevcuttur:Standart sınıf tipik 0.35 dB ekleme kaybı sunarken, düşük kayıplı sınıf tipik 0.20 dB elde ederek çoklu konektör kanallarında değerli bağlantı marjını korur. Her montaj, ekleme kaybı, geri dönüş kaybı ve 3D uç yüzey geometrisi için %100 fabrika testinden geçer.
Ana Özellikler
- Tek bir yüksek sayılı ana kabloda 288 fiber (özelleştirilebilir sayılar mevcuttur)Alt mikron kılavuz pim hizalamalı hassas kalıplanmış MT yüksük
- Düşük kayıplı performans: tipik IL ≤0.20 dB, maks IL ≤0.35 dB
- Standart performans: tipik IL ≤0.35 dB, maks IL ≤0.70 dB
- SM (G.652 / G.655 / G.657) ve MM (OM1-OM5) uyumluluğu
- Mini-yuvarlak veya yassı şeritli kablo yapıları
- PVC veya LSZH dış kılıf seçenekleri
- Renkli kodlu botlarla tam Tip A / B / C polarite yönetimi
- Erkek (pimli) ve dişi (pimsiz) konektör konfigürasyonları
- Teknik Özellikler
Optik Performans
Parametre
| Seçenekler | Düşük Kayıplı Sınıf | Tipik Ekleme Kaybı |
|---|---|---|
| ≤0.35 dB | Geri Dönüş Kaybı (SM APC) | Maksimum Ekleme Kaybı |
| ≤0.70 dB | ≤0.35 dB | Geri Dönüş Kaybı (SM APC) |
| ≥60 dB | Geri Dönüş Kaybı (MM PC) | Geri Dönüş Kaybı (MM PC) |
| ≥20 dB | Test Dalgaboyu (SM) | Test Dalgaboyu (SM) |
| 1310 / 1550 nm | Test Dalgaboyu (MM) | Test Dalgaboyu (MM) |
| 850 / 1300 nm | Mekanik Dayanıklılık | Mekanik Dayanıklılık |
Parametre
| Seçenekler | Çalışma Sıcaklığı |
|---|---|
| ≥500 (ΔIL ≤0.2 dB) | Çekme Dayanımı (2.0 mm kablo) |
| ≥50 N | Tekrarlanabilirlik |
| ≤0.1 dB | Dayanıklılık |
| ≤0.2 dB | Çevresel Kararlılık |
| ≤0.2 dB | Çevresel Kararlılık |
Parametre
| Seçenekler | Çalışma Sıcaklığı |
|---|---|
| -20°C ila +70°C | Kısa Süreli Maksimum Sıcaklık |
| +85°C | Depolama Sıcaklığı |
| -40°C ila +80°C | Nemli Isı Döngüsü |
| 5 döngüden sonra ΔIL ≤0.3 dB (-10°C ila +65°C, %93 RH) | Yüksek Sıcaklık Yaşlandırması |
| +85°C'de 168 saat sonra ΔIL ≤0.3 dB | Düşük Sıcaklık Depolama |
| -40°C'de 24 saat sonra ΔIL ≤0.2 dB | Titreşim ve Darbe |
| GR-1435-CORE ile uyumlu | Fiziksel Özellikler |
Parametre
| Seçenekler | Fiber Sayısı |
|---|---|
| 288 (özelleştirilebilir) | Kablo Yapısı |
| Mini yuvarlak (≤4.5 mm OD) / Şerit (≤3.0 × 5.0 mm) | Kılıf Malzemesi |
| PVC / LSZH (CPR Bca / Cca / Dca) | Bükülme Yarıçapı (Statik / Dinamik) |
| 10D / 20D | Mevcut Uzunluklar |
| 0.5 m ila 200 m | Dağıtım Senaryoları |
Sektör
| Tipik Dağıtımlar | Yoğunluk Avantajı | Hiper Ölçekli Veri Merkezleri |
|---|---|---|
| Omurga-yaprak 800G ana kabloları, AI GPU kümesi ara bağlantıları | Tek ana kablo onlarca çift kablonun yerini alır | Telekom Merkezi Ofisleri |
| ODF omurga yükseltmeleri, 400G koherent optiklere hazır | MPO-LC koparma modülleri ile hızlı dağıtım | 5G Altyapısı |
| BBU/DU'dan AAU/RU'ya ön taşıma ve orta taşıma bağlantıları | Bireysel fiber eklemeye göre %60 daha hızlı kurulum | Endüstriyel Ağlar |
| Sağlamlaştırılmış fabrika zemini omurgaları | Darbe, titreşim ve küf direnci | Üretim Avantajları |
Üretim Ölçeği:
- Shenzhen Ar-Ge (6.000 m²) ve Zhongshan üretim (24.000 m²) genelinde 30.000 m²İşlem Hacmi:
- Ayda 200.000'den fazla parça üreten 19 özel MPO hattıFiber Sayısı Liderliği:
- Özelleştirme imkanı sunan standart 288 fiberli ana kablolarGenişletilmiş Yaşam Döngüsü:
- Sektör ortalaması olan 200 döngüye karşılık ≥500 eşleşme döngüsüTermal Başlık Alanı:
- Kısa süreli +85°C'ye kadar çalışmaPolarite Netliği:
- Renk kodlaması ile tam Tip A/B/C desteğiÇevresel Koruma:
- Tam nemli-ısı, termal döngü ve titreşim test raporları sağlanırSipariş Rehberi
Patch cord'unuzu aşağıdaki özelliklere göre yapılandırın:
Fiber Sayısı:
- 288 (talep üzerine diğer sayılar mevcuttur)Kayıp Sınıfı:
- Standart / Düşük KayıplıKablo Tipi:
- Mini Yuvarlak / ŞeritKılıf:
- PVC / LSZHCila:
- PC / APCPolarite:
- Tip A / Tip B / Tip CCinsiyet:
- Erkek (pimli) / Dişi (pimsiz)Uzunluk:
- 0.5 m ila 200 mFanout:
- MPO-LC/SC/FC koparma kabloları mevcutturÖrnek Sipariş Kodu
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
Kalite Güvencesi
Bireysel test raporları ile %100 IL / RL testi
- 3D interferometre denetimi (yarıçap, fiber yüksekliği, tepe ofseti)
- IEC 61754-7 ve EIA/TIA-604-5 uyumluluğu
- Sertifikalar: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Benzersiz seri numaraları aracılığıyla parti izlenebilirliği
- Sıkça Sorulan Sorular
Bu patch cord'ları kim üretiyor?
2000 yılında kurulan Takfly Communications, 30.000 m² üretim alanına (6.000 m² Shenzhen genel merkezi, 24.000 m² Zhongshan fabrikası) sahip Ulusal Yüksek Teknoloji İşletmesidir. MPO bölümü, ayda 200.000'den fazla parça üreten 19 özel üretim hattı işletmekte ve 128'den fazla ülkedeki Corning, Amphenol, NVIDIA ve Coherent gibi ortaklara hizmet vermektedir.
MOQ nedir?
Numuneler için bir adet. Toplu fiyatlandırma ölçekte geçerlidir.
Ödeme ve nakliye koşulları nelerdir?
T/T, Western Union ve PayPal standarttır. 50.000 ABD Doları üzerindeki siparişler için Net-30 / Net-60 koşulları mevcuttur. Nakliye seçenekleri EXW'dan DDP'ye kadar uzanır, acil ihtiyaçlar için hava taşımacılığı (DHL, FedEx, UPS) ve toplu gönderiler için deniz taşımacılığı mevcuttur.
Teslim süresi nedir?
Stoktaki standart ürünler 2-3 gün içinde gönderilir. Özel 288 fiberli ana kablolar genellikle kesin yapılandırmaya bağlı olarak 3-9 iş günü gerektirir.
OEM/ODM destekleniyor mu?
Evet. Özel kasalar, logolar, kılıf renkleri, test raporları ve montajlar MNDA koruması altında mevcuttur.
Ne kadar garanti veriliyor?
Teslimattan itibaren malzeme ve işçilik kusurlarına karşı bir yıl. Uzatılmış garantiler mevcuttur.
