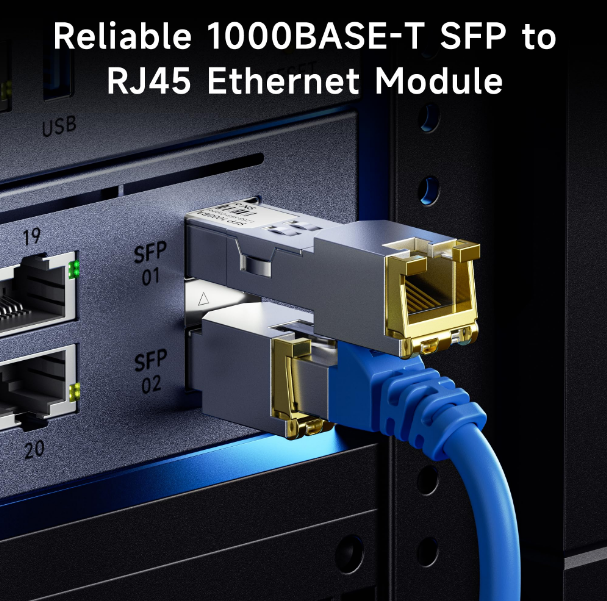

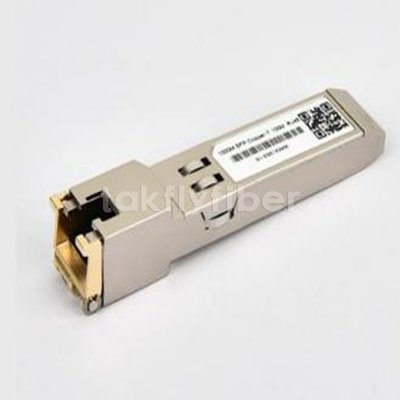

RJ45 Gigabit SFP Modülü 1000BASE-T Bakır SFP Alıcı 1.25Gbps ve Düşük EMI
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | TK-G3-RJ45 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$2.21 ~ US$59.25/PC |
| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detay Bilgi |
|||
| Model numarası: | Fiber optik konektör | Depolama Sıcaklığı: | -40°C~85°C |
|---|---|---|---|
| Kablolama cihazları: | ODF | Renk: | Özelleştirme |
| Ücretsiz Örnek: | Evet | Konnektör Dış Çapı: | 3,0 mm, 2,0 mm, 0,9 mm |
| Muhafaza Rengi: | Mavi, Yeşil, Bej | İletim Ortamı: | Tek modlu/ Mulit-Mode |
| Özellik: | Su geçirmez | Malzeme: | Plastik |
| Değiştirilebilirlik: | ≤0,2dB | Fiber Modu: | 62,5/125 µm OM1, 50/125 µm OM2 |
| Liman: | NINGBO Limanından Fiber Hub Kutusu | Model Adı: | Fiber Optik Konnektör |
| Ağırlık: | 2 kg | Tekrarlanabilirlik: | ≤0,2dB |
| Elyaf Çapı: | 125μm | Montaj türü: | Mekanik |
| Bağlantı Modülü: | 3,0 mm | Bağlantı Kablosu: | 0,9 mm, 2,0 mm, 3,0 mm |
| Dayanıklılık: | ≥1000 kez | Üretim kapasitesi: | 700000 parça/Ay |
| Parlatma tipi: | UPC, APC | Dolgu: | Optik Silikon Yağı |
| Dayanıklılık: | 500 döngü | Çalışma Sıcaklığı: | -40°C ila +85°C |
| Konnektör İade Kaybı: | SMF: UPC≥50, APC≥60;MMF: ≥30 | Tuz spreyi: | 500 saat |
| Kurulum Süresi: | 60'ların içinde (fibre kesik yok) | Paket: | SMD, QFN-20, NRF24L01, Poli Bag, Fiber Optik |
| tip: | Voltaj regülatörü, mantık ics, alıcı-vericiler modülü, tek modlu tek fiber iki yönlü şanzıman, sürüc | D/C: | En yeni, yeni, 2013+, 1234, RF alıcı -verici ve alıcı modülü |
| Mesafe: | 20km, 300m, 3km | Başvuru: | Telekomünikasyon, alarm, bilgisayar, video monitör sistemi, 1x fiber kanal |
| Çalışma Sıcaklığı: | Standart, -40 ~ 85, -10 ° C ~ 70 ° C | Dalgaboyu: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Ürün Adı: | Epon OLT PX20+, 433MHz UART Alıcı Modülü, 1.25G Bidi SFP Optik Modülü, SFP+ Alıcı -Veren, 1.25g SFP | Garanti: | 365 gün, 3 yıl, 1 yıl |
| Besleme gerilimi: | 1.9-3.6V, 0 ~ 110,2.7 V ~ 5.5 V, Ortak | Sertifika: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Gönderim tarihi:: | DHL\UPS\Fedex\EMS\HK Posta | Skype: | Michella_fang, Chaizhiquan91, Thomas65339 |
| Güç Kaynağı: | 3.3V | Veri Aktarım Hızı: | 155m, 10g |
| Gerilim: | 1.9 ~ 3.6V, standart | Kaynak: | FP,VCSEL / PIN |
| Dağılma gücü: | 0.1W, W | Durum: | Yeni,% 100 orijinal yeni |
Ürün Açıklaması
RJ45 Gigabit SFP Modülü – 1000BASE-T, 1,25 Gbps, Cat 6 üzerinden 100 m, Düşük EMI
Ürüne Genel Bakış
TK-G1-RJ45, Gigabit Ethernet uygulamaları için tasarlanmış, çalışır durumda takılabilir bir bakır SFP alıcı-vericisidir. IEEE 802.3-2002 ve IEEE 802.3ab (1000BASE-T) standartlarına uygundur. Modül, maksimum 100 metre erişime sahip Kategori 5 blendajsız bükümlü çift kablo üzerinden 1000Mbps veri hızında çalışır.
Sinyal iletimi, tam çift yönlü bağlantılar için dört kablo çiftinin tamamında (çift başına 250 Mbps) 5 seviyeli Darbe Genlik Modülasyonu (PAM) kullanır. Modül, A0h adresindeki 2 kablolu seri veri yolu aracılığıyla erişilebilen, SFP MSA'ya göre seri kimlik işlevi içerir. Fiziksel katman IC'ye ACh adresinden de erişilebilir.
Temel Özellikler
- Çift yönlü 1,25 Gb/s'ye kadar veri hızı
- SFP MSA uyumlu, çalışırken takılabilir
- TX Devre Dışı ve RX LOS (veya LOS yok)
- Düşük elektromanyetik girişim için tamamen metal gövde
- Tipik güç tüketimi: 1,05 W
- Kompakt RJ-45 konektörü
- Fiziksel IC'ye 2 kablolu seri veri yolu erişimi
- SERDES arayüzlü ana sistemlerde 1000BASE-T'yi destekler
- Çalışma durumu sıcaklığı: 0°C ila +70°C (ticari) veya -20°C ila +85°C (genişletilmiş)
Uygulamalar
- Cat 5 kablo üzerinden 1,25 Gigabit Ethernet iletimi
Pin Ataması ve İşlevleri
| Sabitle | İsim | İşlev | Sıra. | Notlar |
|---|---|---|---|---|
| 1 | VeeT | Verici Topraklaması | 1 | VeeT ve VeeR dahili olarak bağlıdır. |
| 2 | TX_FAULT | Verici Arızası | 3 | Uygulanmadı; VeeT'ye bağlı. |
| 3 | TX_DISABLE | Vericiyi Devre Dışı Bırak | 3 | TX Devre Dışı Bırakma açıklamasına bakın. |
| 4 | MOD DEF'i (2) | Modül Tanımı 2 | 3 | Seri kimlik veri yolu için veri hattı. |
| 5 | MOD TANIMI (1) | Modül Tanımı 1 | 3 | Seri kimlik veri yolu için saat satırı. |
| 6 | MOD DEF'i (0) | Modül Tanımı 0 | 3 | SFP'de Vee'ye bağlı. |
| 7 | ORAN SEÇİMİ | Kullanılmıyor | 3 | Uygulanmadı; Vee'ye 33 bin açılan iniş. |
| 8 | LOS | Sinyal Kaybı | 3 | LOS seçeneğine bakın. |
| 9 | VeeR | Alıcı Topraklaması | 1 | SFP içindeki VeeT'ye bağlandı. |
| 10 | VeeR | Alıcı Topraklaması | 1 | Yukarıdakinin aynısı. |
| 11 | VeeR | Alıcı Topraklaması | 1 | Yukarıdakinin aynısı. |
| 12 | RD- | Tersine çevrilmiş RX Verileri | 3 | AC bağlı, 100Ω diferansiyel. |
| 13 | RD+ | Tersine çevrilmemiş RX Verileri | 3 | AC bağlı, 100Ω diferansiyel. |
| 14 | VeeR | Alıcı Topraklaması | 1 | VeeT'ye bağlanıldı. |
| 15 | VccR | Alıcı Gücü | 2 | VccT'ye bağlandı. |
| 16 | VccT | Verici Gücü | 2 | VccR'ye bağlandı. |
| 17 | VeeT | Verici Topraklaması | 1 | Ortak zemin. |
| 18 | Tank Avcısı+ | Tersine çevrilmemiş TX Verileri | 3 | AC bağlı, 100Ω diferansiyel giriş. |
| 19 | TD- | Tersine Çevrilmiş TX Verileri | 3 | AC bağlı, 100Ω diferansiyel giriş. |
| 20 | VeeT | Verici Topraklaması | 1 | Ortak zemin. |
Pin İşlevlerine İlişkin Notlar
- Fiş Sırası:Çalışırken takma sırasında pin birleştirme sırası.
- TX_FAULT:Kalıcı olarak düşük (desteklenmiyor).
- TX_DISABLE:Dahili 4,7kΩ yukarı çekme. Düşük (0-0,8V) → alıcı-verici açık; Yüksek (2,0-3,465V) veya açık → sıfırlayın.
- Mod Tanımı 0/1/2:Ana bilgisayar 4,7k-10kΩ ile Vcc'ye çıkıyor. Mod-Def 0 = modül mevcut (topraklanmış). Mod-Def 1 = saat, Mod-Def 2 = veri.
- RX_LOS:LVTTL çıkışı. Devre dışı bırakılabilir (sipariş seçeneği). Kullanılmadığı takdirde 100Ω ile toprağa bağlanır.
- RD± / TD±:AC bağlantılı 100Ω diferansiyel hatlar. Ana bilgisayar SERDES, RD±'yi 100Ω ile sonlandırmalıdır; TD± dahili 100Ω sonlandırmaya sahiptir.
Güç Kaynağı (+3,3V)
| Parametre | Sembol | Min. | Tip | Maksimum | Birim | Durum |
|---|---|---|---|---|---|---|
| Besleme Akımı | öyle mi | 320 | 375 | mA | Tam Vcc ve sıcaklıkta maksimum 1,2 W | |
| Giriş Gerilimi | Vcc | 3.13 | 3.3 | 3.47 | V | GND'ye atıfta bulunuldu |
| Maksimum Gerilim | Vmaks | 4 | V | Tahribatsız |
Düşük Hızlı Arayüz (LVTTL)
| Parametre | Sembol | Min. | Maksimum | Birim | Durum |
|---|---|---|---|---|---|
| SFP Çıkışı DÜŞÜK | SES | 0 | 0,5 | V | Host_Vcc'ye 4,7k-10k çekme |
| SFP Çıkışı YÜKSEK | VOH | ana bilgisayar_Vcc-0.5 | ana bilgisayar_Vcc+0.3 | V | Aynı çekiş |
| SFP Girişi DÜŞÜK | VIL | 0 | 0,8 | V | Vcc'ye 4,7k-10k pull-up |
| SFP Girişi YÜKSEK | VIH | 2 | Vcc+0,3 | V | Aynı çekiş |
Yüksek Hızlı Elektriksel Özellikler (SFP Tarafı)
| Parametre | Sembol | Min. | Tip | Maksimum | Birim | Notlar |
|---|---|---|---|---|---|---|
| Hat Frekansı | fL | 125 | MHz | 5 seviyeli kodlama, IEEE 802.3 | ||
| TX Çıkış Empedansı (fark) | Zout, Teksas | 100 | Ω | 1-125MHz | ||
| RX Giriş Empedansı (fark) | Zin,RX | 100 | Ω | 1-125MHz |
Yüksek Hızlı Arayüz (Ana Bilgisayar Tarafı)
| Parametre | Sembol | Min. | Tip | Maksimum | Birim | Notlar |
|---|---|---|---|---|---|---|
| Tek uçlu TX giriş salınımı | Vinswing | 250 | 1200 | mV | ||
| Tek uçlu RX çıkış salınımı | Voutswing | 350 | 800 | mV | ||
| Yükseliş/Düşme süresi (%20-80) | TR,Tf | 175 | not | |||
| TX giriş empedansı (SE) | Çin | 50 | Ω | |||
| RX çıkış empedansı (SE) | Zout | 50 | Ω |
Sıcaklık Aralıkları
| Parametre | Min. | Tipik | Maksimum | Birim |
|---|---|---|---|---|
| İşletme (Ticari) | 0 | 70 | °C | |
| Çalıştırma (Genişletilmiş) | -20 | 85 | °C | |
| Depolamak | -40 | 85 | °C |
Mekanik Anahat
Modülün ana bilgisayar tarafındaki mekanik boyutları SFP MSA spesifikasyonlarına uygundur. Ön kısım (ana panelin dışına çıkıntı yapan), RJ-45 jakını barındıracak şekilde genişletilmiştir.
Referans Belgeleri
- SFP Alıcı-Verici MSA, Eylül 2000
- IEEE 802.3-2002 (802.3ab dahil)
- Atmel AT24C01A/02/04/08/16 2-Kablolu Seri EEPROM veri sayfası
Mevzuata Uygunluk
| Özellik | Standart | Sonuç |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | Uyumlu |
| EMI | FCC Bölüm 15 Sınıf B, EN 55022 Sınıf B | Uyumlu |
| Lazer Güvenliği | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | 1. Sınıf |
| Ürün Güvenliği | IEC/EN 60950, UL | Uyumlu |
| RoHS | 2002/95/EC | Uyumlu |
| EMC | EN61000-3 | Uyumlu |
Sıkça Sorulan Sorular
S: Üretici misiniz?
C: Evet, 2000 yılında kurulan Shenzhen, Çin'de üretici, FTTH çözümü ve veri merkezi toplam çözüm sağlayıcısıyız.
S: MOQ'unuz nedir?
C: Minimum Sipariş Adedi 1 adet olabilir, ancak fiyat rekabetçi değildir. Daha fazla miktar, fiyat daha rekabetçi olacaktır. Miktarla birlikte ayrıntılı gereksinimleri bize bildirdikten sonra sizin için navlun ve teslim süresiyle birlikte fiyat teklifi verebiliriz. Rekabetçi nakliye nakliyecilerimiz var. Daha fazla çözüm için bizimle iletişime geçmekten çekinmeyin.
S: Kaliteniz nasıl?
C: Üretimimiz IEC, Avrupa standardına uygundur. CE, ISO, RoHS, CPR ve ANATEL sertifikalı. Tüm ürünler teslimattan önce %100 test edilmektedir.
S: Teslim süreniz nedir?
A: miktar ve ürünlere bağlıdır. Fiber optik patch cord için teslim süresi 5000 adet içinde 2-3 iş günü olabilir. Normal ürünleri stoklarımızda tutuyoruz. Ayrıca acil siparişlerle de ilgilenebiliriz.
S: Garantiniz nedir?
C: Farklı ürüne bağlı olarak, teslimattan itibaren yama kablosu için 1 yıl garantimiz vardır, ancak yalnızca yapay olmayan hasarlardan sorumludur. Yapay hasar durumunda, sizin için ücretsiz olarak onarabiliriz, navlun sizin tarafınızdan ödenecektir.
S: Ambalajınız nedir?
A: Uluslararası ihracat standart paketi. Logonuzu ambalajın üzerine yazdırmanız gerekiyorsa, teklif vermeden önce lütfen bize bildirin.
S: OEM/ODM sunabilir misiniz?
C: Evet, yapabiliriz. Tüm ürünler OEM/ODM'yi kabul eder. Gizlilik Sözleşmesini imzalayabiliriz.
S: Bir örnek alabilir miyim?
C: Hangi ürünlere bağlıdır. Ücretsiz numune 10 USD'nin altında sağlanır. Kargo teslimattan önce alıcı tarafından ödenecektir.
S: Nasıl sipariş verebilirim?
C: 1. Ürün adını, özelliklerini ve miktarını bize posta veya sorularınızla gönderin. FOB, CIF, CFR fiyatına ihtiyacınız varsa alma adresinizi belirtin.
2. Teklifimizi teslim süresiyle birlikte sunacağız.
3. Teklif onaylandıktan sonra banka hesabımızla bir PI göndereceğiz.
4. Ödeme alındıktan sonra üretim düzenlenecektir.
5. Teslim etmeden önce alıcıyı sizinle teyit edin.
6. Takip numarası teslimattan sonra sağlanacaktır.
2. Teklifimizi teslim süresiyle birlikte sunacağız.
3. Teklif onaylandıktan sonra banka hesabımızla bir PI göndereceğiz.
4. Ödeme alındıktan sonra üretim düzenlenecektir.
5. Teslim etmeden önce alıcıyı sizinle teyit edin.
6. Takip numarası teslimattan sonra sağlanacaktır.
S: Ödeme süreniz nedir?
A: T/T, Western Union, Paypal, MoneyGram aynı anda. Büyük miktarlar için %50 peşin, %50 bakiye teslimattan önce ödenebilir. Aynı kalite standardında, piyasadan daha iyi fiyat alabilmeniz durumunda TAKFLY de size aynı fiyatı destekleyebilir. Fiber optik sektöründe 3 yıllık iş tecrübesi, Profesyonel ürün asistanınız olmaktan onur duyarız.
Bu ürün hakkında daha fazla bilgi edinmek istiyorum
