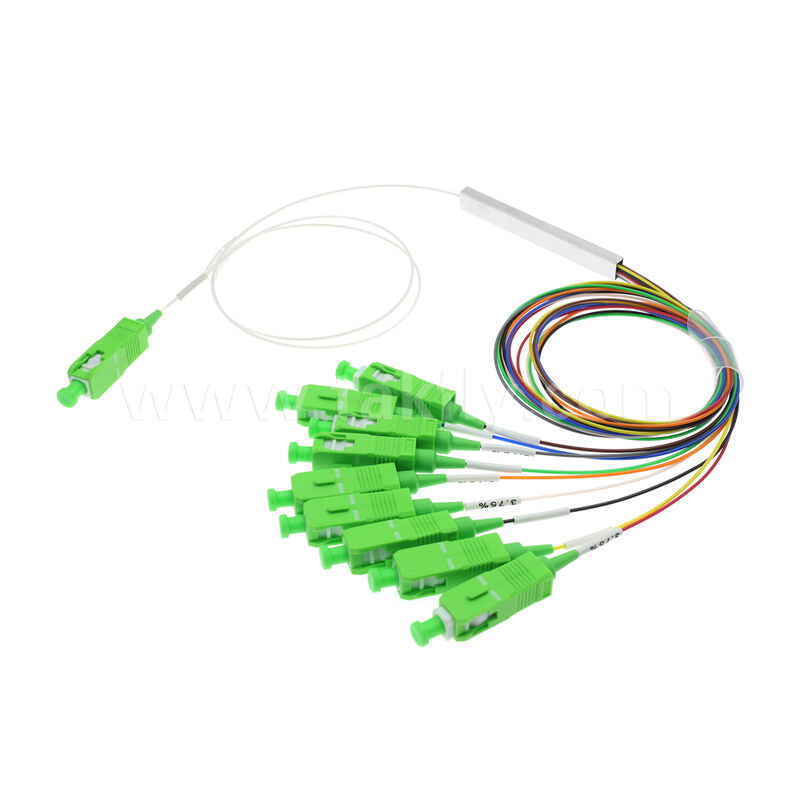

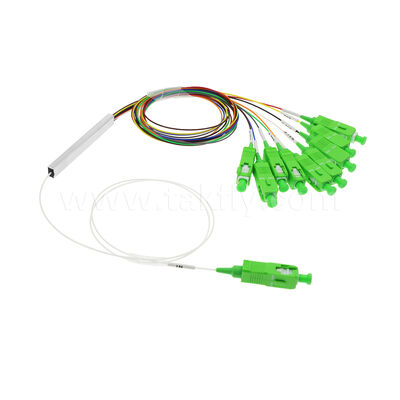

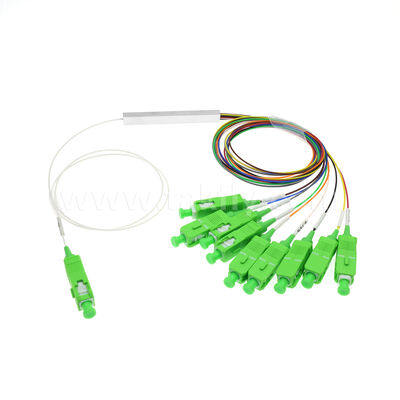

FTTH/FTTX Optik Dağıtım Ağları için 0,9 mm Fiberli 1×9 Kanallı PLC Ayırıcı
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | QSFP28-4SFP28-xxx |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$1.45 ~ US$43.18/PC |
| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detay Bilgi |
Ürün Açıklaması
1X9 Mini O.9mm PLC Ayırıcı
Ürüne Genel Bakış
Bu PLC ayırıcı, bir girişin dokuz çıkış bağlantı noktasına eşit olarak bölünmesini sağlayan 1*9 kanallı bir konfigürasyona sahiptir. Kompakt Mini paket, yüksek yoğunluklu fiber dağıtım ekipmanı ve sınırlı alana sahip kurulumlar için uygun olan 0,9 mm dış çaplı fiber kullanır.
Düzlemsel ışık dalgası devre teknolojisine dayalı olarak istikrarlı bölünme bütünlüğü sağlar. Çalışma dalga boyu aralığı, pasif optik ağlarla uyumlu, 1260 nm ila 1650 nm'yi kapsar. Ekleme kaybı ve tekdüzelik parametreleri IEC 61753-2 standartlarını karşılar. -40°C ila +85°C arasındaki çalışma sıcaklığı aralığı, dış mekan kabinlerinde veya abone sonlandırma kutularında kullanıma olanak tanır.
Mevcut Seçenekler
- Konektör tipi: Hiçbiri / LC / SC konektörü
- Muhafaza boyutu: Talep üzerine özelleştirilebilir
- Fiber türü: G.657A1 / G.652D, vb.
Temel Özellikler
- Geniş Bant Operasyonu Dalga Boyu
- Düşük Ekleme kaybı
- Düşük PDL
- Kompakt Tasarım
- İyi kanaldan kanala tutarlılık
- Yüksek Güvenilirlik ve Kararlılık
Ürün Verileri
| Çalışma Dalga Boyu(nm) | 1260-1650 | Muayene tarihi | 2025/3/14 |
| P/N | 1x9-0.9-0.5M-SC/APC | G/G | 25031400002 |
| Elyaf türü | G657A1 | Elyaf Uzunluğu (m) | >=0,5 |
| Bağlayıcı Türü | SC/APC | Paket Boyutu (mm) | 60x7x4 |
| Depolama Sıcaklığı | -40~+85°C | Çalışma Sıcaklığı | -40~+85°C |
Uygulamalar
- Telekomünikasyon sektörü
- PON Sistemi
- FTTH / FTTX optik dağıtım ağları
- CATV sinyali bölme
- Video İletimi
- Pasif optik LAN (POL)
- Fiber dağıtım çerçevesi (ODF) dahili bağlantıları
- Veri merkezi ayırıcı bağlantıları
Performans Özellikleri
| Öğe | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Dalga boyu(nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Özel. | MAX.16.30 | MAX.0.25 | >65 | ||||||
| Liman-70% | 2.04 | 1.77 | 1.67 | 0,04 | 0,01 | 0,09 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 16.17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 15.81 | 15.93 | 15.99 | 0,08 | 0,04 | 0,09 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 16.02 | 15.67 | 15.68 | 0,06 | 0,09 | 0,04 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 15.90 | 15.98 | 15.94 | 0,09 | 0,05 | 0,05 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 15.64 | 15.68 | 15.61 | 0,01 | 0,07 | 0,01 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 15.76 | 16.18 | 15.61 | 0,08 | 0,05 | 0,02 | Geçmek | Geçmek | Geçmek |
| Liman-3,75% | 15.69 | 15.84 | 15.79 | 0,04 | 0,03 | 0,02 | Geçmek | Geçmek | Geçmek |
| Giriş | Yok | Yok | |||||||
| MAKS. | 16.17 | 16.18 | 16.09 | 0,09 | 0,09 | 0,09 | Yok | ||
| MIN. | 15.64 | 15.67 | 15.61 | 0,01 | 0,01 | 0,01 | Yok | ||
| Ortalama | 14.34 | 14.35 | 14.22 | 0,06 | 0,05 | 0,05 | Yok | ||
| Tekdüzelik(s1.0dB) | 0,53 | 0,51 | 0,48 | Yönlülük(dB) | >55 |
Teknik Özellikler
| Öğe | Parametre |
|---|---|
| Çalışma Dalga Boyu(nm) | 1260 ~ 1650 |
| Elyaf Tipi | ITU-T G657A1, G657A2 ve G.652D |
| Maksimum Sıcaklık Kararlılığı (dB) | 0,5 (Tipik 0,3) |
| Çalışma Sıcaklığı (°C) | -40 ~ +85 |
| Depolama Sıcaklığı (°C) | -40 ~ +85 |
Türe Göre Ayırıcı Performansı
| Tür(1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Maks. Ekleme Kaybı (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Maks.Tekdüzelik(dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 |
| Min.Geri Dönüş Kaybı(dB) | 55 | |||||
| Maks.PDL(dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Tip(2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Maks. Ekleme Kaybı (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maks.Tekdüzelik(dB) | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Min.Geri Dönüş Kaybı(dB) | 55 | |||||
| Maks.PDL(dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Not:Tüm ölçümler oda sıcaklığında yapılır ve konektörler dahil değildir.
Sıkça Sorulan Sorular
S: Üretici misiniz?
C: Evet, 2000 yılında kurulan Shenzhen, Çin'de üretici, FTTH çözümü ve veri merkezi toplam çözüm sağlayıcısıyız.
S: MOQ'unuz nedir?
C: Minimum Sipariş Adedi 1 adet olabilir, ancak fiyat rekabetçi değildir. Daha fazla miktar, fiyat daha rekabetçi olacaktır.
S: FOB fiyatını teklif edebilir misiniz?
C: Evet. Hava yoluyla, DHL, TNT, UPC, FEDEX vb. yoluyla teslimat yapabiliriz. Büyük miktarlar için deniz yoluyla teslimat yapacağız. Miktarla birlikte ayrıntılı gereksinimleri bize bildirdikten sonra sizin için navlun ve teslimat süresiyle birlikte fiyat teklifi verebiliriz.
S: Kaliteniz nasıl?
C: Üretimimiz IEC, Avrupa standardına uygundur. CE, ISO, RoHS, CPR ve ANATEL sertifikalı. Tüm ürünler teslimattan önce %100 test edilmektedir.
S: Teslim süreniz nedir?
A: miktar ve ürünlere bağlıdır. Fiber optik patch cord için teslim süresi 5000 adet içinde 2-3 iş günü olabilir. Düzenli ürünleri stoklarımızda tutuyoruz ve acil siparişleri karşılayabiliyoruz.
S: Garantiniz nedir?
C: Farklı ürünlere bağlı olarak, teslimattan itibaren yama kablosu için 1 yıl garantimiz vardır, ancak yalnızca yapay olmayan hasarlardan sorumludur. Yapay hasar durumunda ücretsiz olarak tamir edebiliriz, navlun sizin tarafınızdan ödenecektir.
S: Ambalajınız nedir?
A: Uluslararası ihracat standart paketi. Logonuzu ambalajın üzerine yazdırmanız gerekiyorsa, teklif vermeden önce lütfen bize bildirin.
S: OEM/ODM sunabilir misiniz?
C: Evet, yapabiliriz. Tüm ürünler OEM/ODM'yi kabul eder. Gizlilik Sözleşmesini imzalayabiliriz.
S: Bir örnek alabilir miyim?
C: Hangi ürünlere bağlıdır. 10 doların altında sağlanan ücretsiz örnek. Kargo teslimattan önce alıcı tarafından ödenecektir.
S: Nasıl sipariş verebilirim?
C: 1. Ürün adını, özelliklerini ve miktarını bize posta veya sorularınızla gönderin. FOB, CIF, CFR fiyatına ihtiyacınız varsa alma adresinizi belirtin.
2. Teklifimizi teslim süresiyle birlikte sunacağız.
3. Teklif onaylandıktan sonra banka hesabımızla bir PI göndereceğiz.
4. Ödeme alındıktan sonra üretim düzenlenecektir.
5. Teslimattan önce alıcıyı sizinle teyit edin.
6. Takip numarası teslimattan sonra sağlanacaktır.
2. Teklifimizi teslim süresiyle birlikte sunacağız.
3. Teklif onaylandıktan sonra banka hesabımızla bir PI göndereceğiz.
4. Ödeme alındıktan sonra üretim düzenlenecektir.
5. Teslimattan önce alıcıyı sizinle teyit edin.
6. Takip numarası teslimattan sonra sağlanacaktır.
S: Ödeme süreniz nedir?
A: T/T, Western Union, Paypal, MoneyGram aynı anda. Büyük miktarlar için %50 peşin, %50 bakiye teslimattan önce ödenebilir.
Ek Not:Aynı kalite standardında, piyasadan daha iyi fiyat alabilmeniz durumunda TAKFLY de size aynı fiyatı destekleyebilir. Optik fiber endüstrisinde 3 yıllık iş tecrübesi, profesyonel ürün asistanınız olmaktan onur duyar.
