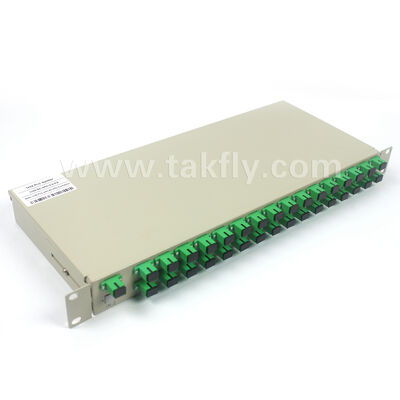

1×2'den 1×32 PLC Splitter Serisi'ne kadar tam 1U Rack Şasi merkezi ofis için
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | QSFP28-4SFP28-xxx |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$15.13 ~ US$57.35/PC |

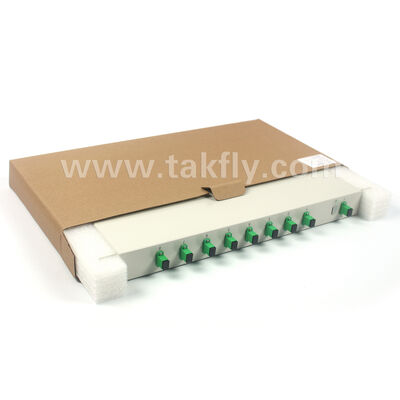

| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union, |
|
Detay Bilgi |
|||
| Vurgulamak: | 1×32 PLC bölücü raf şasi,Fiber optik PLC bölücü 1U,Merkezi ofis PLC bölücü serisi |
||
|---|---|---|---|
Ürün Açıklaması
Komple 1*2 ila 1*32 PLC Ayırıcı Serisi – Merkez Ofis için 1U Raf Şasisi
Ürüne Genel Bakış
Bu raf montajlı PLC optik ayırıcı serisi, telekomünikasyon ekipmanı raflarına merkezi kurulum için tasarlanmış standart 19 inç 1U muhafazaya sahiptir. Düzlemsel ışık dalgası devresi (PLC) teknolojisine dayanan ürünler, FTTH/FTTB erişim ağı senaryolarını destekleyen optik dağıtım ağlarında (ODN) optik güç dağıtımı için kullanılır. Tüm seri, PON ağ dağıtımına uygun, birleşik SC/APC arayüzüyle 1*2'den 1*32'ye kadar bölünmüş oranları kapsar.
Temel Özellikler ve Model Listesi
| Modeli | Bölünme Oranı | Bağlayıcı Türü | Pigtail Spesifikasyonu | Etiket Bilgileri |
|---|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2,0 mm, 0,5 m | 1*2 PLC Ayırıcı / 1*2‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2,0 mm, 0,5 m | 1*4 PLC Ayırıcı / 1*4‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*8 | 1*8 | SC/APC | 2,0 mm, 0,5 m | 1*8 PLC Ayırıcı / 1*8‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2,0 mm, 0,5 m | 1*16 PLC Ayırıcı / 1*16‑SC‑APC‑2.0‑0.5 |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2,0 mm, 0,5 m | 1*32 PLC Ayırıcı / 1*32‑SC‑APC‑2.0‑0.5 |
Not:Etiketteki "2,0‑0,5", 2,0 mm dış çaplı pigtail'i, 0,5 m uzunluğunu belirtir. SC/APC konnektörü açılı uç yüzüyle yeşil renktedir, geri dönüş kaybı ≥55dB olup CATV + veri karma servis senaryolarına uygundur.
Teknik Parametreler
| Parametre | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Çalışma Dalga Boyu (nm) | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260~1650 |
| Maks. Ekleme Kaybı (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maks. Tekdüzelik (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Maks. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Geri Dönüş Kaybı (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Yönlülük (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Çalışma Sıcaklığı (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Depolama Sıcaklığı (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Tablo Notları:Ekleme kaybı, tekdüzelik ve PDL değerleri üretici tarafından sağlanır (oda sıcaklığında ölçülmüştür, konektör kayıpları dahil değildir). Geri dönüş kaybı ≥55dB, IEC 61753‑2 ile uyumlu SC/APC konnektör performansına (açılı uç yüzü) bağlıdır. Çalışma dalga boyu, yönlülük, çalışma sıcaklığı ve depolama sıcaklığı endüstri standartlarına uygundur (IEC 61753‑2 ve Telcordia GR‑1209/1221). Sevk edilen ürünlerin ayrıntılı test verileri için lütfen her teslimatla birlikte gelen inceleme raporuna bakın.
Ürün Özellikleri
Teknoloji ve Performans
- Düzlemsel ışık dalgası devresi (PLC) teknolojisine dayalı olarak, bölünme tekdüzeliği ≤0,5dB (tipik)
- Dalga boyuna duyarlı değildir; EPON, GPON ve XGS‑PON'un bir arada bulunmasını destekler
- Geleneksel FBT ayırıcılardan üstün, kararlı ekleme kaybı
Montaj ve Koruma
- 19 inç standart 1U raf montajlı muhafaza, tüm standart telekom raflarına uyar
- Antistatik kaplamalı soğuk haddelenmiş çelik gövde
- Merkezi ofislerde merkezi yönetim, kablolama ve bakımı kolaylaştırır
Arayüz ve Uyumluluk
- Birleşik SC/APC yeşil konnektör, açılı uç yüzü düşük geri dönüş kaybı sağlar
- Ana akım OLT ekipmanı ve optik dağıtım çerçeveleri (ODF) ile uyumlu, standartlaştırılmış pigtail spesifikasyonu (2,0 mm, 0,5 m)
- Hızlı takma/çıkarma ve hata bulmayı destekler
Tam Kapsam

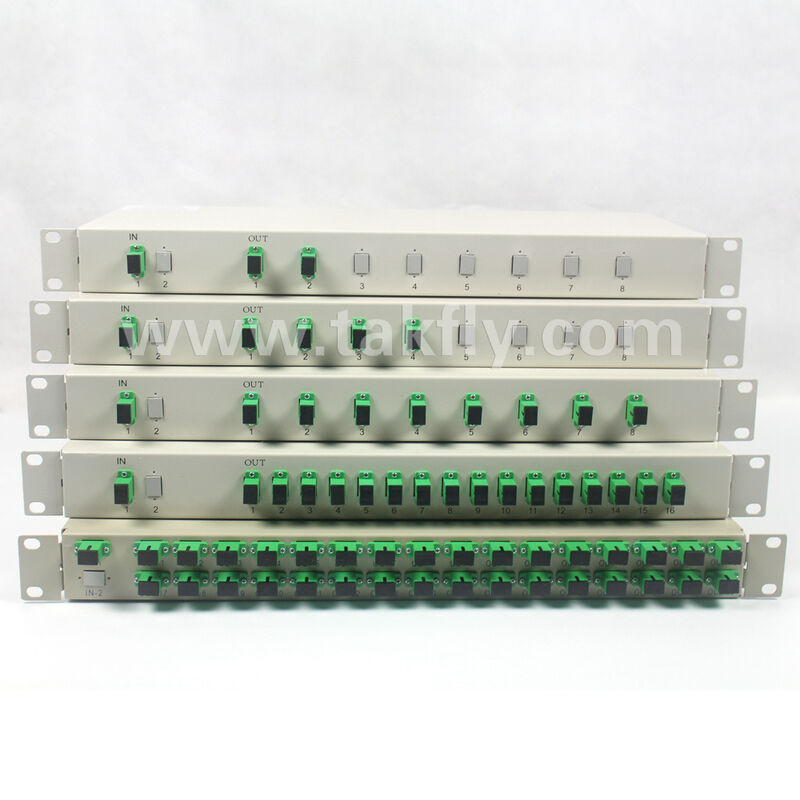

- 1*2'den 1*32'ye kadar tam bölme oranı matrisi
- Küçük düğümlerden büyük merkez ofislere kadar farklı bölme gereksinimlerini karşılar
Tipik Uygulamalar
Taşıyıcı FTTH Geniş Bant Erişim Ağları
OLT ana ucunda konuşlandırılır ve tek bir OLT sinyalini birden fazla abone ONT terminaline dağıtır.
HFC Hibrit Fiber-Koaksiyel Ağlar
SC/APC arayüzünün düşük geri dönüş kaybı, CATV video sinyal kalitesini garanti eder. Eş zamanlı veri + yayın hizmeti sunumunu destekler.
Kurumsal Özel Ağlar / Kampüs Ağları
Fiber bağlantı sinyali bölme, hizmet yedekliliği ve bant genişliği genişletme için kullanılır. Çoklu hizmet düğümü erişim gereksinimlerini karşılar.
Mekanik Boyutlar ve Çevre
| Öğe | Şartname |
|---|---|
| Muhafaza Tipi | 19 inç 1U raf montajı |
| Muhafaza Boyutları (G*D*Y) | 483*250*44,5 mm (tipik) |
| Muhafaza Malzemesi | Soğuk haddelenmiş çelik, antistatik kaplama |
| Montaj Yöntemi | Rafa vidayla sabitleme (montaj kulaklarıyla) |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Depolama Sıcaklığı | -40°C ~ +85°C |
| Bağıl Nem | ≤%95 (yoğuşmasız) |
Sipariş Bilgileri
| Modeli | Bölünme Oranı | Bağlayıcı | Pigtail Spesifikasyonu |
|---|---|---|---|
| TAK‑PLC‑1*2 | 1*2 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*4 | 1*4 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*8 | 1*8 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*16 | 1*16 | SC/APC | 2,0 mm, 0,5 m |
| TAK‑PLC‑1*32 | 1*32 | SC/APC | 2,0 mm, 0,5 m |
Notlar:Talep üzerine özel pigtail uzunlukları (örn. 1,0m, 1,5m) mevcuttur. Konektör seçenekleri: SC/UPC, LC/APC, vb. Lütfen sipariş verirken belirtiniz.
Sıkça Sorulan Sorular
S: Üretici misiniz?
C: Evet, 2000 yılında kurulan Shenzhen, Çin merkezli bir üretici ve FTTH çözümü/veri merkezi toplam çözüm sağlayıcısıyız.
S: MOQ'unuz nedir?
C: Minimum Sipariş Adedi 1 adet olabilir, ancak daha büyük miktarlarda fiyatlandırma daha rekabetçi hale gelir.
S: FOB fiyatını teklif edebilir misiniz?
C: Evet. Büyük miktarlarda hava (DHL, TNT, UPS, FEDEX) veya deniz yoluyla teslimat yapıyoruz. Detaylı gereksinimlerinize göre nakliye ve teslimat sürelerini içeren teklifler sunuyoruz.
S: Kaliteniz nasıl?
C: Üretimimiz CE, ISO, RoHS, CPR ve ANATEL sertifikalarıyla IEC ve Avrupa standartlarına uygundur. Tüm ürünler teslimattan önce %100 test edilmektedir.
S: Teslim süreniz nedir?
A: miktar ve ürün türüne bağlıdır. Fiber optik ara kablolar: 5.000 parçaya kadar 2-3 iş günü. Düzenli ürünler stokluyoruz ve acil siparişleri karşılıyoruz.
S: Garantiniz nedir?
C: Bağlantı kabloları için 1 yıllık garanti (yapay olmayan hasar). Yapay hasarlar için, nakliye masraflarını müşteri karşılayarak ücretsiz onarım sağlıyoruz.
S: Ambalajınız nedir?
A: Uluslararası ihracat standart ambalajı. Talep üzerine özel logo baskısı mevcuttur.
S: OEM/ODM sunabilir misiniz?
C: Evet, tüm ürünler OEM/ODM'yi kabul eder. Gizlilik Sözleşmeleri imzalayabiliriz.
S: Bir örnek alabilir miyim?
C: 10 doların altındaki ürünler için ücretsiz örnekler mevcuttur. Alıcı teslimattan önce navlun bedelini öder.
S: Nasıl sipariş verebilirim?
A: 1. Ürün özelliklerini ve miktarını içeren soruşturma gönderin. 2. Teslim süresi ile teklif veriyoruz. 3. Teklifi onaylayın ve PI'yi alın. 4. Ödeme yapıldıktan sonra üretim başlar. 5. Alıcı ayrıntılarını doğrulayın. 6. Teslimattan sonra takip numarasını alın.
S: Ödeme süreniz nedir?
C: banka havalesi, Western Union, Paypal, . Büyük miktarlar için: %50 depozito, %50 bakiye teslimattan önce.
Aynı kalite standartlarına sahip, başka bir yerde daha iyi fiyatlar bulursanız TAKFLY bunu karşılayabilir. Ekibimiz, profesyonel ürün desteği sağlamak için 3 yıldan fazla optik fiber endüstrisi deneyimine sahiptir.
