LGX Box PLC Splitter 1×2'den 2×64'e kadar standartlanmış ayak izi, SC/LC bağlantıları ile uyumludur
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | QSFP28-4SFP28-xxx |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$17.66 ~ US$70.63/PC |
| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detay Bilgi |
|||
| Vurgulamak: | LGX Box PLC Splitter SC/LC uyumlu,1×2'den 2×64'e kadar fiber optik PLC bölücü,Standart bir ayak izi PLC bölücü LGX Kutusu |
||
|---|---|---|---|
Ürün Açıklaması

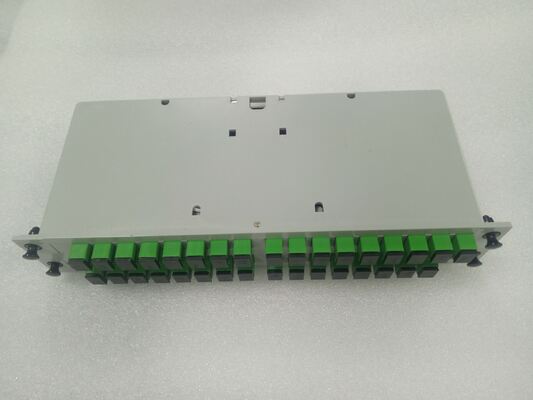

LGX Box PLC Splitter 1×2'den 2×64'e kadar standart bir ayak izi
Fiber dağıtım çerçeveleri, optik çapraz bağlantı dolapları ve ODF alt raflar için SC / LC konektörleri ile uyumludur.
Ürün Genel Görünümü

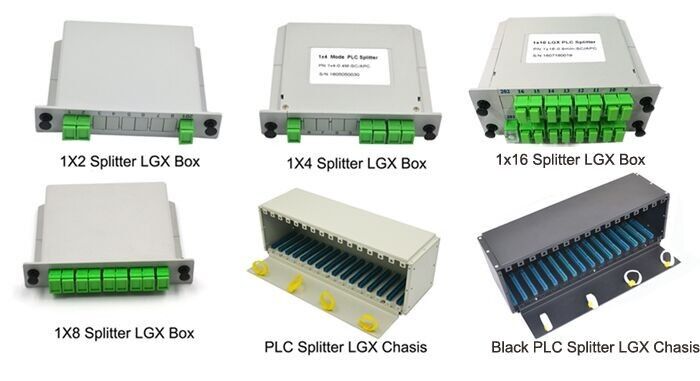

LGX kutusu, PLC optik bölücüler için standart bir metal / plastik koruma sağlar ve 1 × 2'den 2 × 64'e kadar bölünme oranlarını kapsar.Özel gereksinimlerinizi karşılamak için SC veya LC konektörleri (simplex/duplex) ile mevcuttur.
Paket Boyutları vs. Bölünme oranı
Standart LGX kutu boyutları (L × W × H, mm):
| Bölünme oranı | Bağlantı tipi | Uzunluk × Genişlik × Yükseklik (mm) |
|---|---|---|
| Bir çarpı iki. | SC / LC | 130 × 100 × 25 |
| 1x4 | SC / LC | 130 × 100 × 25 |
| 1x8 | SC / LC | 130 × 100 × 25 |
| 1x16 | SC / LC | 130 × 100 × 50 |
| 1x32 | LC | 130 × 100 × 50 |
| 1x32 | SC | 130 × 100 × 102 veya 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | SC | 130 × 100 × 205 |
| 2x2 | SC / LC | 130 × 100 × 25 |
| 2x4 | SC / LC | 130 × 100 × 25 |
| 2x8 | SC / LC | 130 × 100 × 25 |
| 2x16 | SC / LC | 130 × 100 × 50 |
| 2x32 | LC | 130 × 100 × 50 |
| 2x32 | SC | 130 × 100 × 102 |
| 2x64 | LC | 130 × 100 × 50 |
Notlar:
• Boyutlar çıplak koruma için tipiktir; iç lif yönlendirmesi nedeniyle hafif farklılıklar olabilir
• 1x32 SC versiyonu için, farklı raf veya tepsinin derinliklerine uymak için iki dış boyut mevcuttur
• Tüm LGX kutuları, yaygın ODF tepsilerle uyumlu standart montaj deliklerine sahiptir
• Boyutlar çıplak koruma için tipiktir; iç lif yönlendirmesi nedeniyle hafif farklılıklar olabilir
• 1x32 SC versiyonu için, farklı raf veya tepsinin derinliklerine uymak için iki dış boyut mevcuttur
• Tüm LGX kutuları, yaygın ODF tepsilerle uyumlu standart montaj deliklerine sahiptir
Ölçülen Optik Performansı
1×4, 1×8 ve 1×16 tek modlu PLC bölücüler için fabrika ölçüm verileri:

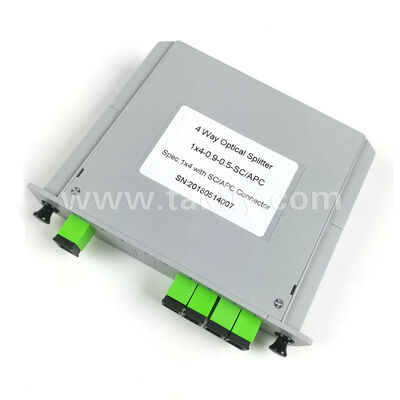

1x4 Tek Mod PLC Bölücü
| Çalışma Dalga Boyutu | 1260-1650 nm |
| P/N | 1x4-PLC-0-9-0.5-SA |
| Elyaf Türü | G.657A, Φ0,9 mm gevşek tüple |
| Bağlantı tipi | SC/APC |
| Çalışma sıcaklığı | -40°C ila +85°C |
| Ekleme Kaybı | MAX 7.2 dB |
| PDL | MAX 0.2 dB |
| Geri dönüş kaybı | ≥ 55 dB |
1x8 Tek Mod PLC Bölücü
| Çalışma Dalga Boyutu | 1260-1650 nm |
| P/N | 1x8-PLC-0.9-0.5-SA |
| Elyaf Türü | G.657A, Φ0,9 mm gevşek tüple |
| Bağlantı tipi | SC/APC |
| Çalışma sıcaklığı | -40°C ila +85°C |
| Ekleme Kaybı | MAX 10,5 dB |
| PDL | MAX 0.2 dB |
| Geri dönüş kaybı | > 55 dB |

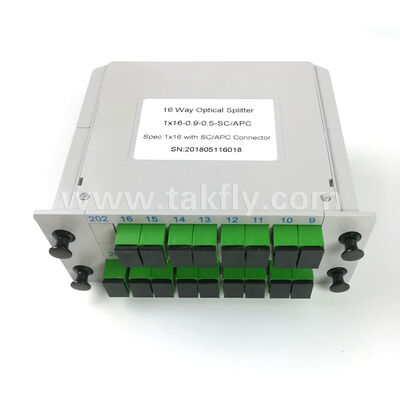

1x16 Tek Mod PLC Bölücü
| Çalışma Dalga Boyutu | 1260-1650 nm |
| P/N | 1-16-PLC-0.9-0.5-SA |
| Elyaf Türü | G.657A, Φ0,9 mm gevşek tüple |
| Bağlantı tipi | SC/APC |
| Çalışma sıcaklığı | -40°C ila +85°C |
| Ekleme Kaybı | MAX 13.0 dB |
| PDL | MAX 0,25 dB |
| Geri dönüş kaybı | ≥ 55 dB |
Malzemeler ve Çevre Özellikleri
- Ev malzemesi:Soğuk valye çelik (siyah kaplama) veya alev gerileyici ABS (iletilmez)
- Elyaf türü:G.657A1 / G.652D (bükülmeye duyarsız)
- Bağlantılar:SC/APC, SC/UPC, LC/APC, LC/UPC (söyleme sırasında belirtin)
- Kuyruk uzunluğu:Standart 0,5 m / 1,0 m / 1,5 m, özelleştirilebilir
- Çalışma sıcaklığı:-40°C ila +85°C
- Depolama sıcaklığı:-40°C ila +85°C
- Nem:≤95% (kondensasyon olmayan)
Tipik Uygulamalar
- ODF alt raf entegrasyonu- Doğrudan 19 inç LGX yama panelleri ile uyumluluk
- Optik çapraz bağlantı dolapları- Dış FTTx düğümlerinde yüksek port sayısının bölünmesi
- Veri merkezleri- Yüksek yoğunluklu fiber dağıtımı
- CATV başlıkları- Yayın sinyali bölünmesi
Kişiselleştirme Seçenekleri
- Bağlantı tipi ve cilalama (APC/UPC)
- Kuyruk uzunluğu ve lif rengi
- Fiber türü (G.657A2, OM3 multimod)
- Ev rengi ve ipek ekran etiketleme
Sıkça Sorulan Sorular
Ürün Sık Sorulan Sorular
S1: 1 × 128 PLC bölücüünün amacı nedir?
A1: Bir giriş optik sinyalini 128 eşit güç çıkış sinyaline ayırır. Genellikle büyük ölçekli FTTH / PON ağlarında ve CATV optik dağıtım sistemlerinde kullanılır.
S2: 1 × 128 bölücü için tipik ekleme kaybı nedir?
A2: Teorik kayıp yaklaşık 21.0 dB'dir. Toplam ekleme kaybı ≤23.0 dB'dir (tipik), endüstri standartlarına göre maksimum ≤26.0 dB'dir.
S3: Bu bölücü geriye doğru kullanılabilir mi?
C3: Evet, PLC bölücüleri pasif karşılıklı cihazlardır. 128 giriş sinyalini bir çıkış lifine birleştirebilirler, ancak kombinasyon kaybının yüksek (≥21 dB) olacağını unutmayın.
S4: Çıkış paneli için hangi bağlantı türleri mevcut?
A4: Standart seçenekler arasında SC/APC (FTTH için en yaygın), SC/UPC, LC/UPC veya FC/APC bulunur. Belirli konektör arayüzlerini onaylamak için bizimle iletişime geçin.
S5: Bu panelin ne kadar raf yüksekliği (U) gerektiriyor?
A5: Rack yüksekliği tasarım ve port yoğunluğuna bağlıdır. 1 × 128 splitterler genellikle 2U, 3U veya 4U yüksekliklerde gelir. Tam boyutlar için bizimle iletişime geçin.
S6: Açık hava dolaplarında bölücü ne kadar sıcaklıkta kararlıdır?
A6: Cihaz, -40 °C'den +85 °C'ye kadar çalışır ve bu nedenle açık hava dolapları, başlık odaları veya sıcaklık kontrolü olmayan merkezi ofisler için uygundur.
S7: İçeride kaç bölücü modülü var?
A7: 1×128 bölücüler tek bir yüksek tekdüzelikli PLC çipiyle veya daha küçük modülleri kaskad olarak uygulayabilir.
S8: Garanti süresi nedir?
A8: Standart garanti, üretim kusurları için ücretsiz onarım ile insan dışı kusurları kapsayan 1 yildir.
S9: Toplu sipariş vermeden önce bir örnek alabilir miyim?
A9: Evet, örnekleri sağlıyoruz. Lütfen konektör ve lif uzunluğu gereksinimlerinizi belirtin.
S10: Yüksek yoğunluklu panellerdeki çıkış bağlantılarını nasıl temizlersiniz?
A10: Uygun adaptörlere sahip tek tıklama temizleyicileri veya kaset temizleyicileri kullanın (SC veya LC). Ön panel tasarımı, bitişik lifleri rahatsız etmeden bireysel temizlemeyi sağlar.
Şirket Sık Sorulan Sorular
S1: Üretici misiniz?
A1: Evet, merkez merkezi Çin'in Shenzhen'inde bulunan ve 2000 yılında kurulan bir üreticimiz ve FTTH çözümleri / veri merkezi çözümleri sağlayıcısıyız.
S2: En az sipariş miktarınız nedir?
A2: MOQ 1 parça olabilir, ancak daha büyük miktarlar daha rekabetçi fiyatlara sahiptir.
S3: FOB fiyatlarını sağlıyor musunuz?
A3: Evet. Hava yoluyla (DHL, TNT, UPS, FEDEX) veya deniz yoluyla (toplu sevkiyat) gönderiyoruz. Nakliye maliyetleri ve teslimat zaman çizelgeleri dahil FOB teklifleri sağlıyoruz.
S4: Ürün kalitesiniz nedir?
A4: Üretimimiz CE, ISO, RoHS, CPR ve ANATEL sertifikaları ile IEC ve Avrupa standartlarına uyar. Tüm ürünler teslimattan önce %100 test edilmektedir.
S5: Teslimat süreniz nedir?
A5: miktar ve ürün türüne bağlıdır. Fiber jumpers: 5000 adet kadar 2-3 iş günü. Düzenli ürünlerin stokunu koruruz ve acil siparişleri ele alırız.
S6: Paketiniz nedir?
A6: Uluslararası ihracat standardı ambalajı.
S7: OEM / ODM hizmetleri sağlıyor musunuz?
A7: Evet, tüm ürünler OEM / ODM siparişlerini kabul eder.
S8: Nasıl sipariş verilir?
A8: 1. Ürün özellikleri ve miktarı ile birlikte soruşturma gönderin. 2. Teslimat zamanlaması ile birlikte teklif sunarız. 3. Teklif onaylayın ve PI alın. 4. Ödeme sonrası üretim başlar. 5.Alıcı bilgilerini doğrula6. Gönderimden sonra izleme numarasını al.
S9: Ödeme yöntemleriniz nelerdir?
A9: T/T, Western Union, PayPal, MoneyGram. Büyük siparişler: %50 depozit, nakliye öncesi %50 bakiye.
S10: Örnek isteyebilir miyim?
A10: 10 doların altındaki ürünler için ücretsiz örnekler mevcuttur.
S11: Fiyat eşleştirme politikanız nedir?
A11: Aynı kalite standartlarına sahip piyasada daha iyi bir fiyat bulursanız, o fiyatla eşleşebiliriz.
