1×128 Yüksek Port Sayımı PLC Splitter Rack Mount Patch Panel Ultra Yüksek yoğunluklu FTTX Dağıtım
Ürün ayrıntıları:
| Menşe yeri: | Guangdong, SHENZHEN |
| Marka adı: | TAKFLY |
| Sertifika: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model numarası: | QSFP28-4SFP28-xxx |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 resim |
|---|---|
| Fiyat: | US$17.66 ~ US$70.63/PC |

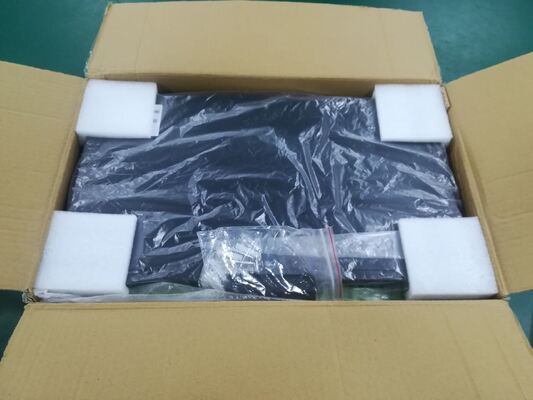

| Ambalaj bilgileri: | sünger + kutu + karton |
| Teslim süresi: | 3-7 iş günü |
| Ödeme koşulları: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detay Bilgi |
|||
| Vurgulamak: | 128 portlu PLC bölücü rakı montajı,Yüksek yoğunluklu FTTX dağıtım paneli,fiber optic PLC splitter patch panel |
||
|---|---|---|---|
Ürün Açıklaması
1*128 Yüksek Port Sayısı PLC Splitter Rack Mount Patch Panel
Ürün Adı:1*128 PLC Rack Mount Splitter Patch Panel
Parça numarası:P-1128-RF-LA-Φ0.9-05-05
Yapılandırma:1 Giriş * 128 Çıkış
Parça numarası:P-1128-RF-LA-Φ0.9-05-05
Yapılandırma:1 Giriş * 128 Çıkış

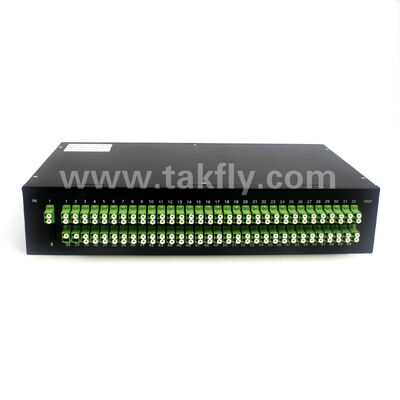

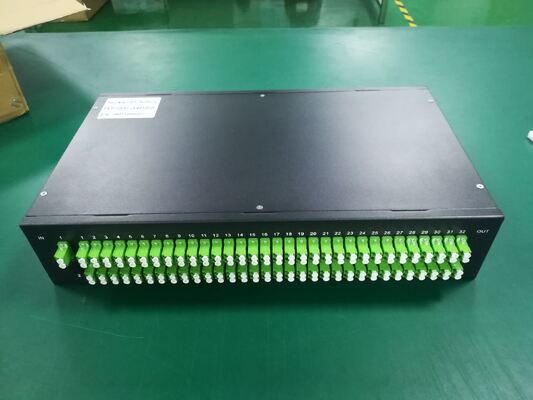

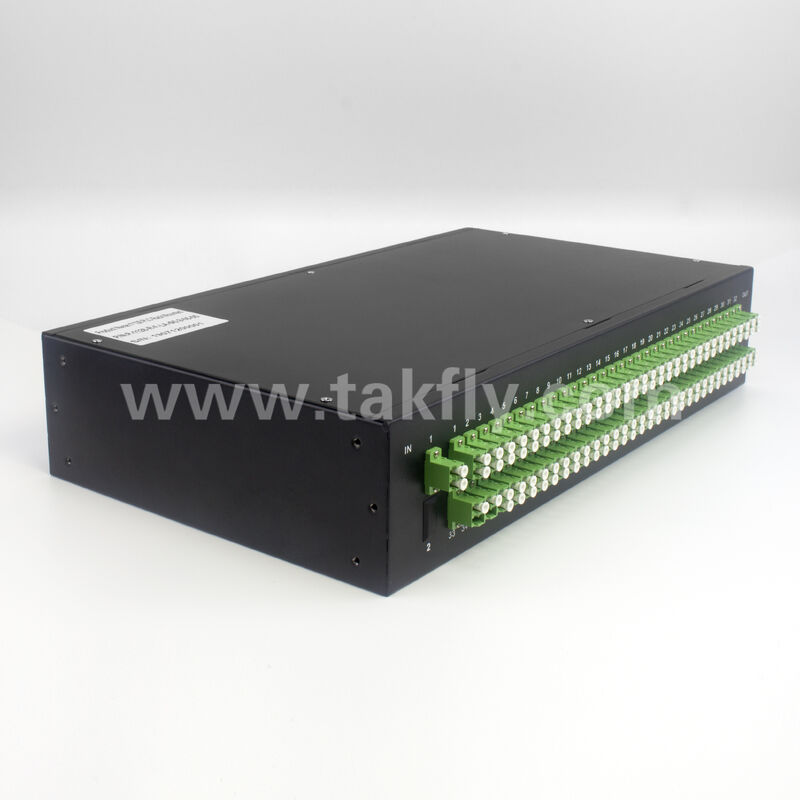

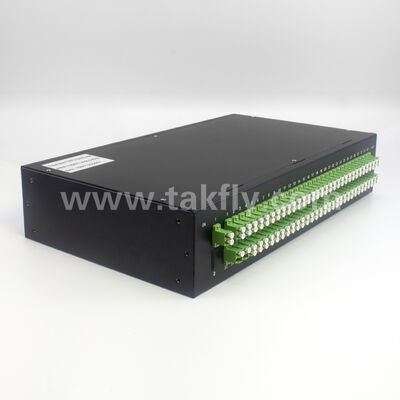

Bu raf monte edilmiş PLC bölücü paneli, 1 * 128 düz bir ışık dalgası devre bölücüünü ön yama paneli ile birleştirir.Birim, standart 19 inçlik bir raf montajı kabına sahiptir (tipik olarak port yoğunluğuna bağlı olarak 4U veya 5U yüksekliğinde)Giriş lifleri konektör adaptörleri (LC veya SC gibi) kullanırken, 128 çıkış lifleri 0.9mm pigtails veya panel konektörleri ile ön adaptörlere son verir. FTTH / FTTX merkez ofisleri için tasarlanmıştır,başlıkları, veya dağıtım çerçeve uygulamaları, bu çözüm tek optik sinyalleri birden fazla kullanıcıya dağıtmak için idealdir.
Tipik Performans Spesifikasyonları
| Parametreler | Değer |
|---|---|
| Çalışma Dalga Boyutu | 1260 ~ 1650 nm |
| Ekleme Kaybı (Max) | ≤23,0 dB (Tipik ≤21,5 dB) |
| Tekdüzelik (Max) | ≤2,5 dB |
| Kutuplaşma Bağımlı Kayıp | ≤0,5 dB |
| Geri dönüş kaybı | ≥55 dB (Konnektör) |
| Yönetmelik | ≥ 55 dB |
| Çalışma sıcaklığı | -40°C ~ +85°C |
| Depolama sıcaklığı | -40°C ~ +85°C |
| Elyaf Türü | Giriş: 2.0mm veya 3.0mm; Çıktı: 0.9mm pigtail |
| Bağlantı tipi (Giriş/Giriş) | SC/APC, SC/UPC, LC/UPC veya belirtildiği gibi |
Mekanik Özellikler
- Standart 19 inçlik raf montajı önceden bitirilmiş çıkış bağlantıları ile
- Kolay temizleme ve denetim için çıkarılabilir ön panel

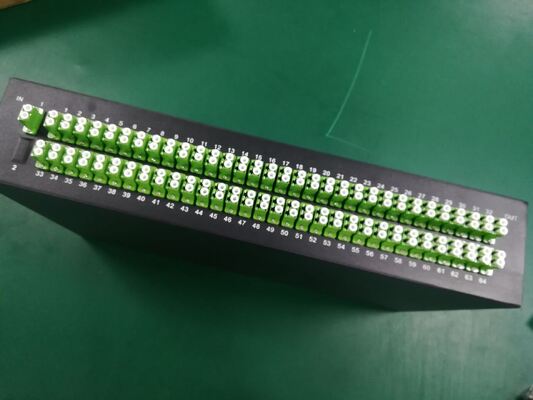

- Açık port etiketi 1 ila 128
- Fiber yönetimi için isteğe bağlı ekleme tepsisi veya fan-out kiti
Temel Özellikler
- Geniş bant işletim dalga boyu
- Düşük yerleştirme kaybı
- Düşük kutuplaşma bağımlı kaybı (PDL)
- Kompakt tasarım
- Mükemmel kanal-kanal tekdüzelik
- Yüksek güvenilirlik ve kararlılık
Başvurular
- Telekomünikasyon ağları
- PON sistemleri
- FTTH (Evlere Fiber)
- CATV sistemleri
- Video iletimi
Teknik özellikler
Performans parametreleri
| Parametreler | Değer |
|---|---|
| Çalışma dalga uzunluğu (nm) | 1260 ~ 1650 |
| Elyaf Türü | ITU-T G657A1, G657A2 ve G.652D |
| Maksimum sıcaklık istikrarı (dB) | 0.5 (Tipik 0.3) |
| Çalışma sıcaklığı (°C) | -40 ~ +85 |
| Depolama sıcaklığı (°C) | -40 ~ +85 |
1*N Bölücü Performansı
| Türü | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Maksimum Ekleme Kaybı (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Maksimum Tekdüzelik (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maksimum PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N Bölücü Performansı
| Türü | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Maksimum Ekleme Kaybı (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maksimum Tekdüzelik (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Maksimum PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Not: Bağlantılar hariç, tüm ölçümler oda sıcaklığında yapılmıştır.
Sıkça Sorulan Sorular
Ürün Sık Sorulan Sorular
S1: 1 * 128 PLC bölücüünün amacı nedir?
A1: Bir giriş optik sinyalini 128 eşit güç çıkış sinyaline ayırır.Genellikle büyük ölçekli FTTH/PON ağlarında (en fazla 128 kullanıcıya hizmet veren tek bir OLT portu) ve CATV optik dağıtım sistemlerinde kullanılır.
S2: 1 * 128 bölücü için tipik ekleme kaybı nedir?
A2: Teorik kayıp yaklaşık 21.0 dB'dir. Ek kayıp ve konektör kaybı dahil olmak üzere, toplam ekleme kaybı ≤23.0 dB'dir (tipik), endüstri standartlarına göre maksimum ≤26.0 dB'dir.
S3: Bu bölücü geriye doğru kullanılabilir mi?
C3: Evet, PLC bölücüler pasif karşılıklı cihazlardır. 128 giriş sinyali bir çıkış lifine birleştirebilirler.Ancak kombinasyon kaybının yüksek (≥21 dB) olacağını ve ters yansımalar kontrol edilmesi gerektiğini unutmayın..
S4: Çıkış paneli için hangi bağlantı türleri mevcut?
A4: Standart seçenekler SC/APC (FTTH için en yaygın), SC/UPC, LC/UPC veya FC/APC'yi içerir. Gereksinimleriniz için özel konektör arayüzlerini onaylamak için bizimle iletişime geçin.
S5: Bu panelin ne kadar raf yüksekliği (U) gerektiriyor?
A5: Rack yüksekliği tasarımı ve port yoğunluğuna bağlıdır. 1 * 128 splitterler genellikle 2U, 3U veya 4U yükseklikte gelir. Bu özel modelin tam boyutları için bizimle iletişime geçin.
S6: Açık hava dolaplarında bölücü ne kadar sıcaklıkta kararlıdır?
A6: Cihaz, -40 °C'den +85 °C'ye kadar çalışır ve bu nedenle açık hava dolapları, başlık odaları veya sıcaklık kontrolü olmayan merkezi ofisler için uygundur.
S7: İçeride kaç bölücü modülü var?
A7: 1*128 bölücüler tek bir yüksek eşitlik PLC çipiyle veya daha küçük modülleri kaskad olarak uygulayabilir.
S8: Garanti süresi nedir?
A8: Standart garanti, üretim kusurları için ücretsiz onarım ile insan dışı kusurları kapsayan 1 yildir.
S9: Toplu sipariş vermeden önce bir örnek alabilir miyim?
A9: Evet, örnekleri sağlıyoruz. Lütfen konektör ve lif uzunluğu gereksinimlerinizi belirtin.
S10: Yüksek yoğunluklu panellerdeki çıkış bağlantılarını nasıl temizlersiniz?
A10: Uygun adaptörlere sahip tek tıklama temizleyicileri veya kaset temizleyicileri kullanın (SC veya LC). Ön panel tasarımı, bitişik lifleri rahatsız etmeden bireysel temizlemeyi sağlar.
Şirket Sık Sorulan Sorular
S1: Üretici misiniz?
A1: Evet, merkez merkezi Çin'in Shenzhen'inde bulunan ve 2000 yılında kurulan bir üreticimiz ve FTTH çözümleri / veri merkezi çözümleri sağlayıcısıyız.
S2: En az sipariş miktarınız nedir?
A2: MOQ 1 parça olabilir, ancak daha büyük miktarlar daha rekabetçi fiyatlara sahiptir.
S3: FOB fiyatlarını sağlıyor musunuz?
A3: Evet. Hava yoluyla (DHL, TNT, UPS, FEDEX) veya deniz yoluyla (toplu sevkiyat) gönderiyoruz. Nakliye maliyetleri ve teslimat zaman çizelgeleri dahil FOB teklifleri sağlıyoruz.
S4: Ürün kalitesiniz nedir?
A4: Üretimimiz CE, ISO, RoHS, CPR ve ANATEL sertifikaları ile IEC ve Avrupa standartlarına uyar. Tüm ürünler teslimattan önce %100 test edilmektedir.
S5: Teslimat süreniz nedir?
A5: miktar ve ürün türüne bağlıdır. Fiber jumpers: 5000 adet kadar 2-3 iş günü. Düzenli ürünlerin stokunu koruruz ve acil siparişleri ele alırız.
S6: Paketiniz nedir?
A6: Uluslararası ihracat standardı ambalajı.
S7: OEM / ODM hizmetleri sağlıyor musunuz?
A7: Evet, tüm ürünler OEM / ODM siparişlerini kabul eder.
S8: Nasıl sipariş verilir?
A8: 1. Ürün özellikleri ve miktarı ile birlikte soruşturma gönderin. 2. Teslimat zamanlaması ile birlikte teklif sunarız. 3. Teklif onaylayın ve PI alın. 4. Ödeme sonrası üretim başlar. 5.Alıcı bilgilerini doğrula6. Gönderimden sonra izleme numarasını al.
S9: Ödeme yöntemleriniz nelerdir?
A9: T/T, Western Union, PayPal, MoneyGram. Büyük siparişler: %50 depozit, nakliye öncesi %50 bakiye.
S10: Örnek isteyebilir miyim?
A10: 10 doların altındaki ürünler için ücretsiz örnekler mevcuttur.
S11: Fiyat eşleştirme politikanız nedir?
A11: Aynı kalite standartlarına sahip piyasada daha iyi bir fiyat bulursanız, o fiyatla eşleşebiliriz.
