100Gb/s QSFP28 To 4x SFP28 Breakout Aktif Optik Kablo AOC Kablo Hızlı Veri Transferi

100Gb/s QSFP28 To 4x SFP28 Breakout Aktif Optik Kablo AOC Kablo Hızlı Veri Transferi

Ürün ayrıntıları:

Place of Origin: Guangdong, SHENZHEN
Marka adı: TAKFLY
Sertifika: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: QSFP28-4SFP28-xxx

Ödeme & teslimat koşulları:

Minimum Order Quantity: 1 Pices
Fiyat: US$0.01 ~ US$1200/PC

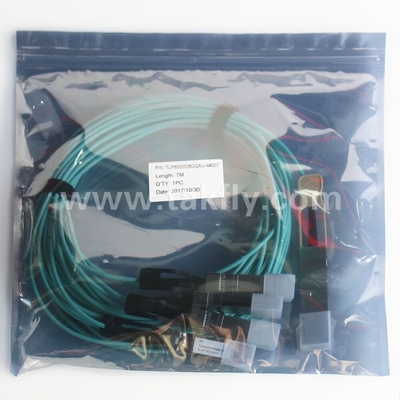

Packaging Details: spone + box + carton
Delivery Time: 3-7 working days
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
En iyi fiyat İletişim

Detay Bilgi

Vurgulamak:

100Gb/s QSFP28'den 4x SFP28 AOC Kablosu

,

4x SFP28 Breakout Aktif Optik Kablo

,

100Gb/s QSFP28 AOC Kablosu

Ürün Açıklaması

Genel Açıklama

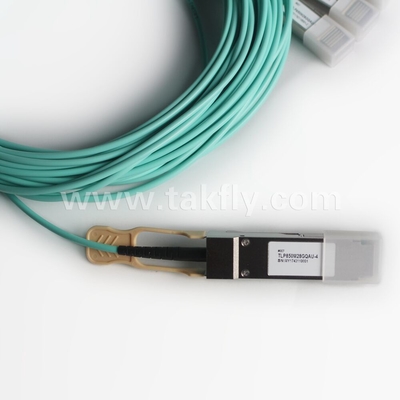

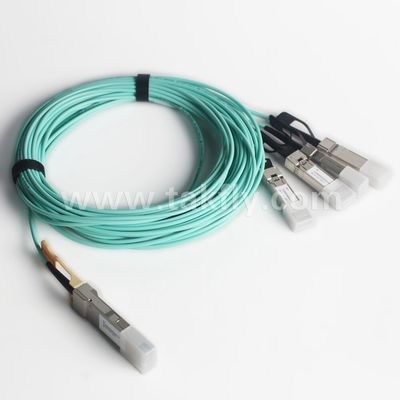

  • Bu ürün, geleneksel bakır kabloların bant genişliği sınırının üstesinden gelmek için yüksek veri hızı paralel aktif optik kablo (AOC).AOC, bir ucunda bir QSFP28 modülü ve diğer ucunda dört SFP28 modülü ile sonlandırılır.QSFP28 terminali ile, her biri 25Gb / s işlevine sahip olan multimode şerit lifleri üzerinden 4 bağımsız veri iletim kanalı ve 4 veri alma kanalı sunar.

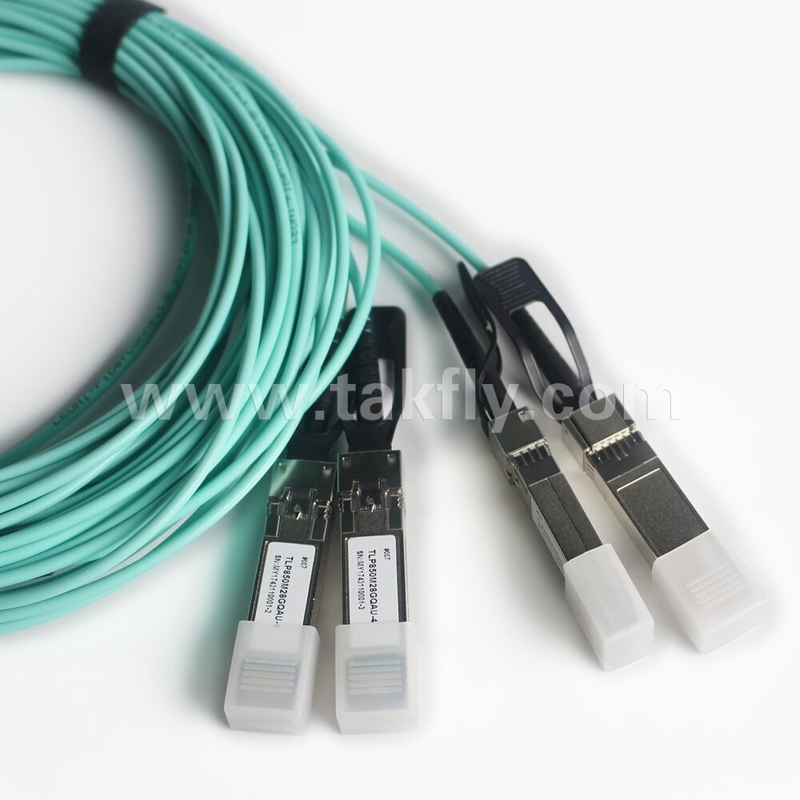

  • Daha sonra fiber kurdele dört fiber kablosuna yayılır ve her biri bir SFP28 modülü ile sonlanır.Bu ürünle 100m'ye kadar aktarımda 100Gb/s toplam veri hızı elde edilebilir., ultra hızlı bilgi işlem veri alışverişini desteklemek için.
  • Ürün, QSFP28 ve SFP28 Çok Kaynaklı Anlaşmaları (MSA) uyarınca form faktörü, optik/elektrik bağlantısı ile tasarlanmıştır.En zorlu dış çalışma koşullarına, sıcaklık da dahil olmak üzere karşılanmak üzere tasarlanmıştır., nem ve EMI müdahalesi.
Fonksiyonel Açıklama





  • The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideOptik sinyaller önce multimod bant liflerindeki 4 optik veri iletim şeridi ve daha sonra 4 ayrı çift çekirdekli fiber kablolarının içinden yayılır.Ardından diğer ucundaki 4 SFP28 modülünün alıcılarının içindeki fotodiyotlar tarafından yakalanırlarOptik sinyaller, 4 SFP28 modülünün alıcıları tarafından ayrı ayrı çıkarılan elektrik sinyallerine dönüştürülür.
  • Ters yönde, 4 SFP28 modülünün her biri, elektrikli giriş sinyalini, modülün içindeki verici tarafındaki tahrikli bir VCSEL tarafından optik bir sinyale dönüştürür.4 optik sinyal önce 4 ayrı çift çekirdekli fiber kablolarının diğer iletim yollarından ve daha sonra multimode şerit liflerindeki yollardan yayılır. Alıcı tarafındaki QSFP28'in içindeki fotodiyot dizisi tarafından yakalanırlar. Optik sinyaller paralel elektrik sinyallerine dönüştürülür ve çıkarılır.Kablonun QSFP28 terminalinin 8 portu vardır., 4 veri aktarımı ve 4 veri alımı için, diğer ucundaki 4 SFP28 terminalinin her birinin 2 portu varken toplam 100Gb/s veri değişim hızı sağlamak için,1 veri iletimi ve 1 veri alımı için, 25Gb/s veri değişim hızı sağlamak için.
QSFP28 Terminalı





  • Bu ürünü çalıştırmak için tek bir +3.3V güç kaynağı gereklidir.MSA özelliklerine göre, modül 7 düşük hızlı donanım kontrol pinini sunar (2 tel seri arayüzü de dahil)ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL ve IntL.
  • Module Select (ModSelL) bir giriş düğmesidir. Ev sahibi tarafından düşük tutulduğunda, bu ürün 2 tel seri iletişim komutlarına yanıt verir.ModSelL, bu ürünün tek bir 2 kablolu arayüz otobüsünde kullanılmasını sağlar. Bireysel ModSelL hatları kullanılmalıdır.
  • 2 telli seri otobüs iletişim arayüzü için seri saat (SCL) ve seri veri (SDA) gereklidir ve ana bilgisayarın QSFP28 bellek haritasına erişmesini sağlar.
  • ResetL pin, ResetL pininde düşük bir seviye minimum darbe uzunluğundan daha uzun süre tutulduğunda, ayarları varsayılan durumlarına döndürerek tam bir sıfırlamayı sağlar.Bir sıfırlama işlemi sırasında makine, sıfırlama kesintisinin tamamlandığını gösterene kadar tüm durum bitlerini göz ardı eder.Ürün, bunu, hafıza haritasında Data_Not_Ready bitinin reddedildiği bir IntL (Kapatma) sinyali yayınlayarak gösterir.Aktarma (sıcak yerleştirme dahil) üzerinde modül bir sıfırlama gerektirmeden sıfırlama kesinti tamamlanmasını yayınlamalı olduğunu unutmayın.
  • Düşük Güç Modu (LPMode) düğmesi, daha yüksek güç modüllerini soğutamayacak makineyi korumak için ürünün maksimum güç tüketimini ayarlamak için kullanılır.Bu modüller kazara yerleştirildiğinde.
  • Module Present (ModPrsL), bir ürün bulunmadığında, normalde ana Vcc'ye çekilen ana kartın yerel bir sinyalidir. Ürün bağlantıya yerleştirildiğinde,Ana kartta bir direnç üzerinden toprak yolunu tamamlar ve sinyali iddia. ModPrsL daha sonra ModPrsL'yi “Low” durumuna ayarlayarak varlığını gösterir.
  • Interrupt (IntL) bir çıkış iğnesidir. ??Low?? olası bir operasyon hatasını veya ana sistem için kritik bir durumu gösterir.Ev sahibi 2 telli seri arayüz kullanarak kesinti kaynağını tanımlarIntL pin açık bir kolektor çıkıştır ve Host kartındaki Host Vcc voltajına çekilmelidir.
SFP28 terminalleri





  • SFP28 modülünün elektrik arayüzü SFI elektrik özelliklerine uyguntur. İletilecek giriş ve alıcı çıkış impedansı 100 Ohm diferansiyeldir. Veri hatları içten AC eşleştirilmiştir..Modül, kaliteli sinyal sonlandırması ve düşük EMI için diferansiyel sonlandırmayı ve diferansiyelden ortak mod dönüşümünü azaltmayı sağlar.SFI tipik olarak 200 mm'den fazla iyileştirilmiş FR4 malzemesi veya yaklaşık 150 mm'ye kadar standart FR4'ü bir konektörle çalışır.
  • Göndericiler 25Gbit/s seri PECL veya CML elektrik verilerini seri optik verilere dönüştürür.Mantık bu pinde bağlantı yoksa lazerin yayınlamasını engelleyecekBu pinin mantığı normal çalışmayı sağlar.Göndericinin, besleme voltajı ve sıcaklık değişimlerinde sabit optik güç çıkışını sağlamak için iç otomatik güç kontrol döngüsü (APC) vardır.. Açık toplayıcı uyumlu bir iletme hatası (Tx_Fault) sağlanmıştır. TX_Fault yüksek olduğunda,Modül vericisinin lazer işleyişi veya güvenliği ile ilgili bir arıza durumunu tespit ettiğini gösterir.. TX_Fault çıkış bağlantısı açık bir drenaj/kollektördür ve 4.7-10 kΩ aralığında bir dirençle makine içindeki Vcc_Host'a çekilmelidir. TX_Disable modül giriş bağlantısıdır.TX_Disable yüksek veya açık bırakıldığında, SFP28 modülü verici çıkışı kapatılır. Bu temas 4,7 kΩ ila 10 kΩ direnç ile VccT'ye kadar çekilir.
  • Alıcı, 25Gbit/s seri optik verileri seri PECL/CML elektrik verilerine dönüştürür.Yüksek olduğunda Rx_LOS, ilgili standartta belirtilenin altında bir optik sinyal seviyesini gösterir.. Rx_LOS bağlantısı açık bir drenaj/kollektor çıkışıdır ve 4.7-10 kΩ aralığında bir dirençle veya aktif bir sonlandırma ile makine içindeki Vcc_Host'a çekilmelidir.Hem verici hem de alıcı için güç kaynağı filtreleme önerilir. Rx_LOS sinyali, SFP28'nin kurulduğu sisteme alınan sinyal gücünün belirtilen aralık altında olduğunu gösteren bir ön gösterim olarak tasarlanmıştır.Bu tür bir gösterge tipik olarak kurulmamış kablolara işaret eder., kırık kablolar, ya da kablonun diğer ucunda bir devre dışı, arızalı veya kapalı bir verici.
  • SFP28 modülleri sıcak takılabilir. Hot pluggable, ana kart güçlendirilirken bir modülün takılmasını veya sökülmesini ifade eder. SFP28 ana bağlantısı 0.SFF-8083'te belirtilen 8 mm pitch 20 pozisyon doğru açılı iyileştirilmiş konektör, veya eşdeğer elektrik performansına sahip eşdeğer bir yığılmış konektör. SFP28 modülü, ana sırayla makine ile bağlantı kurar.
    Güç, ardından sinyal.
Mutlak Maksimum Reytingler
Herhangi bir bireysel mutlak maksimum kapasiteyi aşan işlemin bu modüle kalıcı hasar verebileceğini belirtmek gerekir.
Parametreler
Simge
Min.
En fazla.
Birimler
Notlar
Depolama sıcaklığı
TS
-40
85
degC

Çalışma odası sıcaklığı
TOP
0
70
degC

Güç kaynağı voltajı
VCC
- 0 oldu.5
3.6
V

Nitelikli Nem (kondansiye olmayan)
RH
0 85
%




Önerilen çalışma koşulları ve güç kaynağı gereksinimleri
Parametreler
Simge
Min.
Tipik
En fazla.
Birimler
Çalışma odası sıcaklığı
TOP
0

70
degC
Güç kaynağı voltajı
VCC
3.135
3.3
3.465
V
Veri hızı, her şerit (QSFP28)

25.78125
28.05
Gb/s
Veri Hızı (her SFP28)

25.78125
28.05
Gb/s
Kontrol Giriş Voltajı Yüksek
  2
Vcc
V
Kontrol Giriş Voltajı Düşük
  0
0.8
V



ESD
Bu alıcı, MIL-STD-883, 3015.4 / JESD22-A114-A (HBM) yöntemiyle test edilen SFI pin için 1kV ve diğer tüm elektrikli giriş pinleri için 2kV ESD eşiği olarak belirtilmiştir.Bu modülün işlenmesi sırasında normal ESD önlemleri gerekmektedir.Bu alıcı ESD ile gönderilmiş.
koruyucu ambalaj. ambalajdan çıkarılmalı ve yalnızca ESD korumalı bir ortamda kullanılmalıdır.

Lazer Güvenliği
Bu IEC 60825-1'e göre sınıf 1 lazer ürünüdür:2007Bu ürün, 24 Haziran 2007 tarihli 50 sayılı Lazer Bildirimine göre sapmalar hariç 21 CFR 1040.10 ve 1040.11'e uyuyor.
